Graafinäkymä

Graafinäkymä on kehittyneempi työkalusarja, jonka avulla viat voidaan paikantaa ja tunnistaa luotettavasti ja nopeasti.

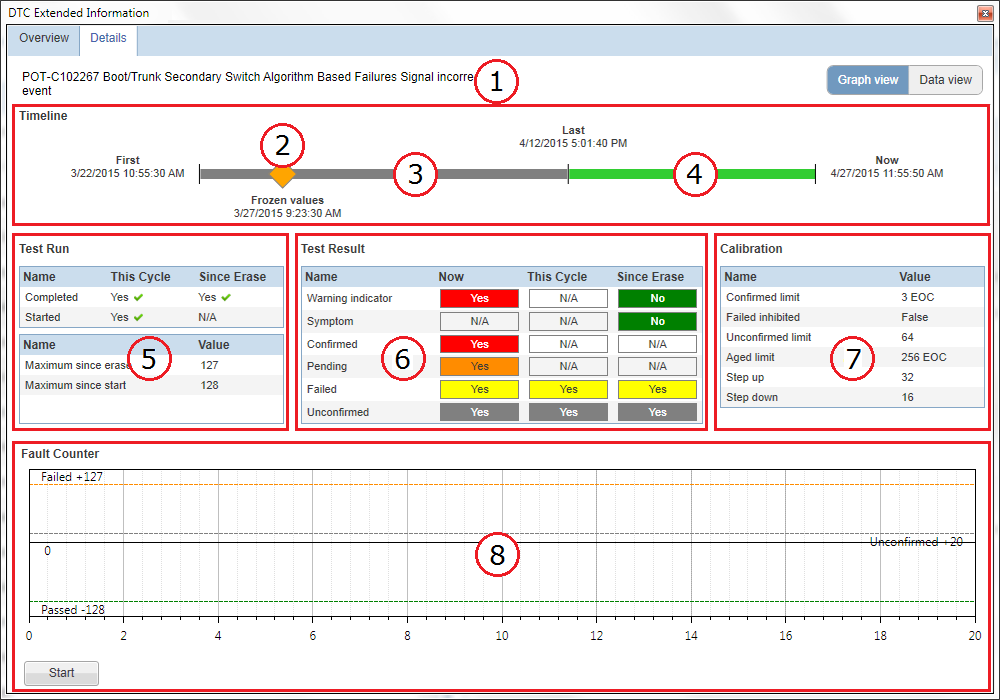

Kohde 158: Graafinäkymä

Kun haluat aloittaa arvojen seurannan tosiaikaisesti, napsauta ikkunan vasemmassa alaosassa olevaa Käynnistä-painiketta. Tämä käynnistää Vikakooditietojen jatkuvan lukemisen autosta ja päivittää Koekäyttö-ilmaisimen, Testitulos-ilmaisimen ja Vikalaskurin. Lopeta seuranta napsauttamalla painiketta uudelleen.

1. Aikataulu

Huom

Aikataulun seuraavia osia voidaan napsauttaa.

Harmaa tai keltainen viiva kohteiden Ensimmäinen ja Viimeinen välissä. Tämän viivan napsauttaminen avaa Ensimmäinen–Viimeinen-testituloksen ponnahdusikkunan.
Tallentuneet arvot -kuvake (⃟). Tämän kuvakkeen napsauttaminen avaa Tallentuneet arvot-ponnahdusikkunan.
Vihreä viiva kohteiden Viimeinen ja Nyt välissä. Tämän viivan napsauttaminen avaa Viimeinen–Nyt-testituloksen ponnahdusikkunan.

Katso lisätietoja ponnahdusikkunoista alla olevista kuvauksista.

Aikataulu-toiminnon avulla voidaan saada seuraavat tiedot:

Vian intensiteettitaso.
Ohjausyksikön ajojaksojen määrä sen jälkeen, kun Vikakoodi-testi viimeksi havaitsi vian.
Arvot, jotka lukittiin, kun Vikakoodi-testi viimeksi havaitsi vian "pahimmaksi".

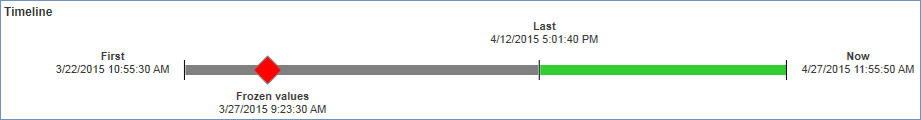

Kohde 159: Aikataulu

Aikaleimat

Aikataulun aikaleimat osoittavat, milloin vika havaittiin ja arvot tallennettiin.

Aikaleima	Nimitys
Ensimmäinen	Osoittaa Vikakoodi-testin havaitseman vian ensimmäisen esiintymisen.
Viimeinen	Osoittaa Vikakoodi-testin havaitseman vian viimeisen esiintymisen.
Tallentuneet arvot	Osoittaa ajan, jolloin arvot tallennettiin.
Nyt	Osoittaa viimeisimmän kerran, jolloin Vikakoodi-tiedot luettiin autosta.

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Aikataulu-tietojen tulkitseminen.

2. Tallentuneet arvot

Kun aikajanalla napsautetaan tallentuneiden arvojen kuvaketta (⃟), esiin tulee ponnahdusikkuna, joka sisältää tallentuneiden arvojen luettelon. Kun haluat lisätietoja tallentuneista arvoista, laajenna parametrikuvaukset napsauttamalla -painikkeita. Tallentuneiden arvojen avulla voidaan tunnistaa auton toimintatila ja ympäristön tila silloin, kun Vikakoodi-testi viimeksi tunnisti vian pahimmaksi (ts. tunnistettiin vahvistamattomaksi, vikaantuneeksi tai vahvistetuksi). Jos vikaa ei ole eikä DTC-testi sitä tunnista, sen pitäisi ilmetä uudelleen, kun auton toimintatila ja ympäristö toistetaan. Jos vika ilmenee uudelleen, vianetsintä on paljon helpompaa.

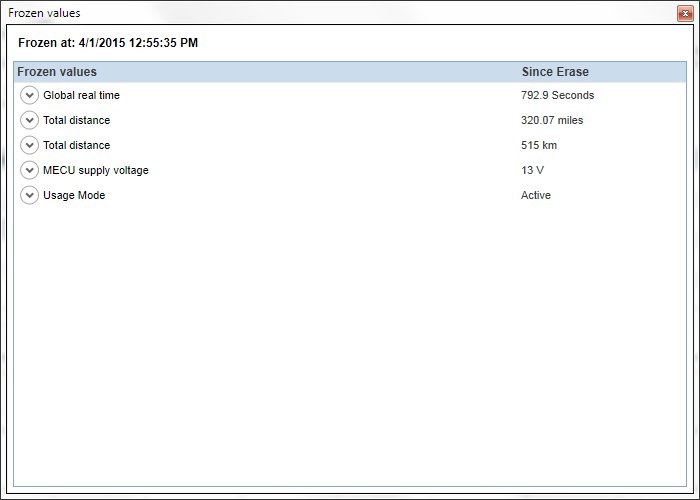

Kohde 160: Tallentuneet arvot -ponnahdusikkuna

Aikajanan tallentuneiden arvojen kuvakkeella (⃟) voi olla kolme eri väriä, jotka ilmoittavat vikakoodin tilan, kun arvot tallentuivat:

Väriosoitus	Tila	Nimitys
	Vahvistettu	Pitkäkestoinen vika, jonka auton oma vikakooditesti on havainnut monta kertaa.
	Epäonnistunut	Pitkäkestoinen vika, jonka auton oma Vikakoodi-testi on havainnut yhden kerran.
	Vahvistamaton	Auton oman Vikakoodi-testin havaitsema lyhytkestoinen vika.

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Tallentuneet arvot-tietojen tulkitseminen.

Vain viimeisimmät tallentuneet arvot säilytetään. Tietoparametrien arvoista otetaan näytteitä, ja ne tallennetaan aina, kun vikakoodi on vahvistamatta, kunnes testi on epäonnistunut, ja aina, kun testi epäonnistuu, kunnes vikakoodi on vahvistettu. Tietoparametrien arvoista ei enää oteta näytteitä, eikä niitä tallenneta, kun vikakoodi on vahvistettu, ja ennen vikakoodien poistamista.

3. Ensimmäinen–Viimeinen-testin tulos

Aikajanan vasemmalla puolella aikaleimojen Ensimmäinen ja Viimeinen välissä voi olla jompikumpi seuraavista väreistä. Värit osoittavat Vikakoodin tilan, kun aikaleimat otettiin ja kun Testitulos-ilmaisimessa näytettävien ohjausyksikön toimintajaksojen määrä laskettiin.

Väriosoitus	Tila	Nimitys
	Epäonnistunut	Pitkäkestoinen vika, jonka auton oma Vikakoodi-testi on havainnut yhden kerran.
	Vahvistamaton	Auton oman Vikakoodi-testin havaitsema lyhytkestoinen vika.

Kun aikajanan tätä osaa napsautetaan, esiin tulee testin kaavion sisältävä ponnahdusikkuna. Ponnahdusikkunassa näytetään ohjausyksikön aikaleimojen Ensimmäinen ja Viimeinen välissä suoritettujen toimintojaksojen määrä ja se, miten tulos on jakautunut näiden kahden aikaleiman väliin.

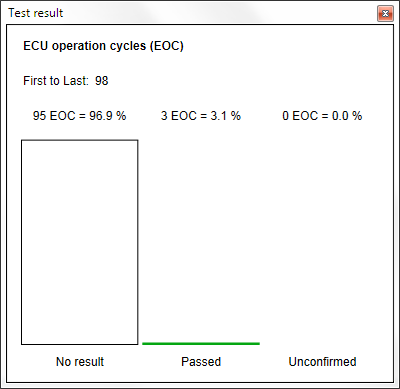

Kohde 161: Ensimmäinen–viimeinen Testitulos -ponnahdusikkuna

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Ensimmäinen–Viimeinen-testituloksen tulkitseminen.

4. Viimeinen–Nyt-testin tulos

Aikajanan oikea puoli aikaleimojen Viimeinen ja Nyt välissä on aina vihreä. Kun aikajanan tätä osaa napsautetaan, esiin tulee testin kaavion sisältävä ponnahdusikkuna.

Ponnahdusikkunassa näytetään ohjausyksikön aikaleimojen Viimeinen ja Nyt välissä suoritettujen toimintojaksojen määrä ja se, miten tulos on jakautunut näiden kahden aikaleiman väliin.

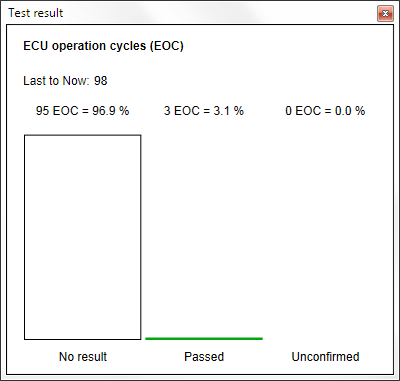

Kohde 162: Viimeinen–nyt Testitulos -ponnahdusikkuna

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Viimeinen–Nyt-testituloksen tulkitseminen.

5. Koekäyttö-ilmaisin

Koekäyttö-ilmaisimen avulla voidaan tarkistaa, onko testi aloitettu ja onko se suoritettu. Arvot näytetään ohjausyksikön nykyiselle toimintajaksolle ja sen kaikille toimintajaksoille vikakoodien viimeisen poistamisen jälkeen. Koekäyttö-ilmaisin näyttää myös maksimiarvon, jonka vikalaskuri on saavuttanut auton vikatietojen jatkuvan lukemisen aloittamisen jälkeen ja vikakoodien poistamisen jälkeen.

Kohde 163: Koekäyttö-ilmaisin

Huom

Jos testiä ei ole aloitettu, varmista, että testin suorituskriteerit täyttyvät.

Koekäyttö-ilmaisimen avulla saadaan seuraavat tiedot:

Nimi	Tila/arvo	Nimitys
Suoritettu	Kyllä	Testi suoritettu.
Suoritettu	Ei	Testiä ei ole suoritettu.
Aloitettu	Kyllä	Testin suorituskriteerit täyttyvät
Aloitettu	Ei	Testin suorituskriteerit eivät täyty
Enintään poistamisen jälkeen	1-127	Vikalaskurin maksimiarvo vikakoodien poistamisen jälkeen.
Enintään käynnistyksen jälkeen	1-127	Vikalaskurin maksimiarvo jatkuvan lukemisen käynnistämisen jälkeen ja vikalaskurin arvojen päivitykset jne.

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Koekäyttö-ilmaisimen tulkitseminen.

6. Testitulos-ilmaisin

Testitulos-ilmaisin näyttää testitulokset eri tiloille kolmessa eri aikajaksossa.

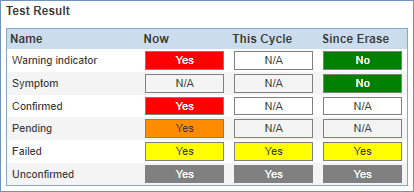

Kohde 164: Testitulos-ilmaisin

Sarakkeet näyttävät kolmen seuraavan aikajakson testitulokset:

Aikajakso	Nimitys
Nyt	Tämä sarake näyttää tosiaikaiset arvot jatkuvasta lukemisesta, jonka suoritus alkaa, kun Käynnistä-painiketta Vikalaskuri-kohdan alapuolella on napsautettu.
Tämä jakso	Tämä sarake näyttää ohjausyksikön nykyisen jakson arvot. Toimintajakso käynnistyy, kun ohjausyksikkö käynnistyy ja aloittaa toimintansa, ja pysähtyy, kun ohjausyksikkö lopettaa toimintansa ja sammuu.
Poistamisen jälkeen	Tämä näyttää arvot vikakoodien viimeisen poistamisen jälkeen.

Seuraavien tilojen testitulokset näytetään.

Tila	Väriosoitus	Nimitys
Varoitusilmaisin		Tunnistettu vika saa aikaan asiakasviestin, esim. "Varoitus" tai "Huolto tarpeen".
Viat		Tunnistettu vika on aiheuttanut asiakkaan kokeman oireen.
Vahvistettu		Pitkäkestoinen vika, jonka auton oma vikakooditesti on havainnut monta kertaa.
Vireillä		Pitkäkestoinen vika, jonka auton oma vikakooditesti on havainnut yhden tai useamman kerran.
Epäonnistunut		Pitkäkestoinen vika, jonka auton oma vikakooditesti on havainnut yhden kerran.
Vahvistamaton		Auton oman vikakooditestin havaitsema lyhytkestoinen vika.

Vihreällä merkityt testitulokset tarkoittavat, että testi läpäistiin ilman, että havaittiin yhtään vikaa.

Mitä useammassa testituloksessa on merkintä Kyllä, sitä todennäköisempää on, että vika (jonka vikakoodi osoittaa) on olemassa ja voimassa. Tällaisessa tapauksessa vika todennäköisesti aiheuttaa kestävän oireen, joka on niin vakava, että asiakas käy korjaamolla saadakseen vian korjatuksi. Tällaisissa tapauksissa vianetsinnän onnistumisen todennäköisyys (ts. vika löytyy) on suuri.

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Testitulos-ilmaisimen tulkitseminen.

7. Kalibrointi-parametripaneeli

Kalibrointi-parametripaneeli näyttää vikakoodin asetusparametrit. Tiedot haetaan Volvon keskusjärjestelmästä.

Kohde 165: Kalibrointi-paneeli

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Kalibrointi-parametrien tulkitseminen.

8. Vikalaskuri

Vikalaskuri on Graafinäkymän keskeisin osa, joka piirtää nykyisen vikakoodin arvon (auton oman vikakoodin testin tallentama) graafiin. Graafin avulla nähdään, saavutettiinko maksimiarvoja ja muita rajoja, mikä auttaa tekemään johtopäätöksiä vian käyttäytymisestä ja vakavuusasteesta. Vikalaskuri kasvaa yhdellä aina, kun testi havaitsee vian. Vikalaskuri laskee yhdellä aina, kun testi yrittää havaita vian mutta mitään vikaa ei havaita.

Huom

Vikalaskuri käyttäytyy eri tavoin sen mukaan, minkä tyyppistä vikakoodia seurataan. Katso Graafinäkymän tietojen tulkitseminen.

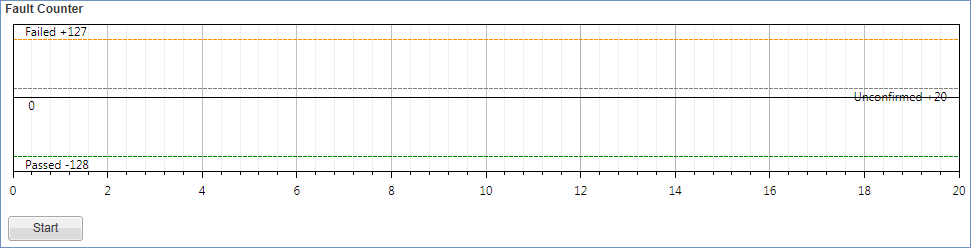

Kohde 166: Vikalaskuri

Kun haluat aloittaa vikalaskurin arvojen seurannan, napsauta Käynnistä-painiketta. Tämä käynnistää jatkuvan lukemisen, ja vikakoodin yksityiskohdat näytetään tosiaikaisesti. Lopeta seuranta napsauttamalla painiketta uudelleen.

Huom

Jos testiä ei ole aloitettu, varmista, että testin suorituskriteerit täyttyvät.

Kun testi on käynnistetty ja käynnissä, yritä luoda uudestaan ympäristö- ja käyttöolosuhteet, jotka olivat voimassa, kun vika esiintyi autossa. Yritä myös aiheuttaa vika uudelleen esimerkiksi heiluttamalla komponentin johtimia tai itse komponenttia. Jos vian aiheuttaminen onnistuu, vikalaskuri kasvaa yhdellä, kuten yllä mainittiin, osoituksena siitä, että vika on aktiivinen. Testitulos näyttää myös, kun vikaraja (Epäonnistunut ja Vahvistamaton) saavutetaan.

Huom

Lisätietoja tietojen tulkitsemisesta on kohdassa Vikalaskuri-tietojen tulkitseminen.
