Alla oleva kuvaus esitetään kahdesti, koska vikalaskuri käyttäytyy eri tavalla sen mukaan, minkä tyyppistä vikakoodia tarkkaillaan. Katso lisätietoja artikkelista Graafinäkymän tietojen tulkitseminen.

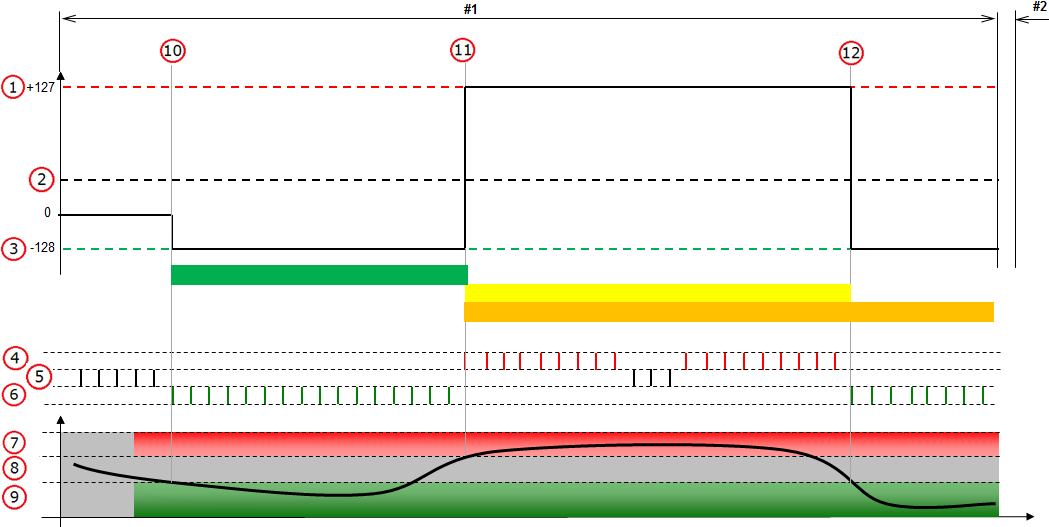

Vahvistamattomien vikakoodien raja on +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja ja Epäonnistunut raja ovat samat, ts. +127.
Kohteen kuvaus (numerot 1–12)
|
Kohde Nro |
Nimitys |
Kohde Nro |
Nimitys |
Kohde Nro |
Nimitys |
|---|---|---|---|---|---|
|
1 |
Epäonnistunut-raja. |
5 |
Ei tulosta (testi on pysäytetty). |
9 |
Testin tarkkailema muuttuja (esim. signaali) on oikein. |
|
2 |
Vahvistamaton raja. |
6 |
Vikaa ei havaittu. |
10 |
Testi aloitettu (testin suorituskriteerit täyttyvät). Hyppää alas arvoon -128, kun vikaa ei havaita niin monta kertaa, että testitulos Läpäisty saavutetaan. |
|
3 |
Läpäisty-raja. |
7 |
Testin tarkkailema muuttuja (esim. signaali) ei ole oikein. |
11 |
Hyppää ylös arvoon +127, kun vika havaitaan niin monta kertaa, että testitulos Epäonnistunut saavutetaan. |
|
4 |
Vika havaittu |
8 |
Harmaa vyöhyke |
12 |
Hyppää alas arvoon -128, kun vikaa ei havaita niin monta kertaa, että testitulos Läpäisty saavutetaan. |
Kuvan #1–#2 esittävät ohjausyksikön ajojaksoja.

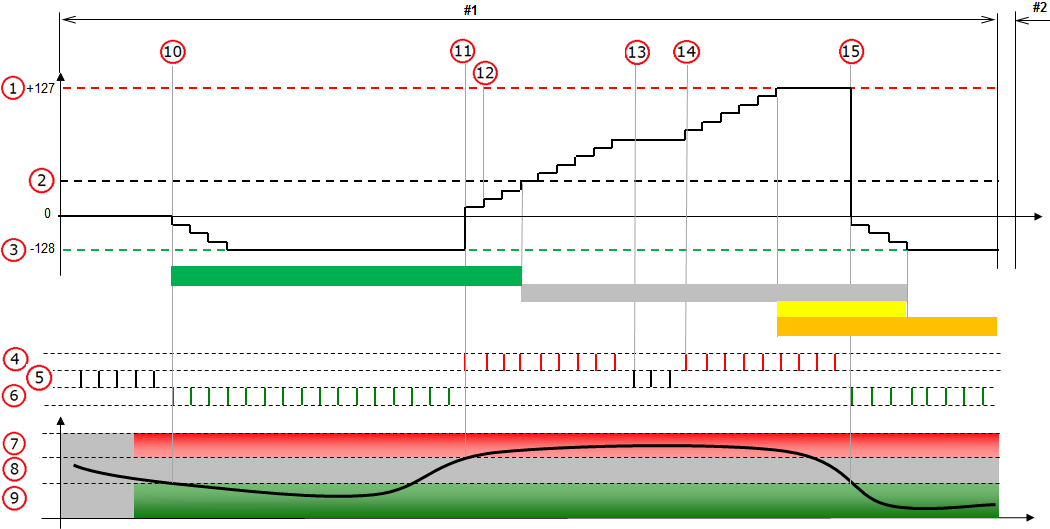

Vahvistamattomien vikakoodien raja on alle +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja on pienempi kuin Epäonnistunut-raja, ts. pienempi kuin +127.
Kohteen kuvaus (numerot 1–15)
|
Kohde Nro |
Nimitys |
Kohde Nro |
Nimitys |
Kohde Nro |
Nimitys |
|---|---|---|---|---|---|
|
1 |
Epäonnistunut-raja. |
6 |
Vikaa ei havaittu. |
11 |
Hyppää ylös negatiivisista arvoista, kun vika havaitaan. |
|
2 |
Vahvistamaton raja. |
7 |
Testin tarkkailema muuttuja (esim. signaali) ei ole oikein. |
12 |
Nouse ylös, kun vika havaitaan. |
|
3 |
Läpäisty-raja. |
8 |
Harmaa vyöhyke |
13 |
Testi on pysäytetty (testin suorituskriteerit eivät täyty). |
|
4 |
Vika havaittu |
9 |
Testin tarkkailema muuttuja (esim. signaali) on oikein. |
14 |
Testi aloitettu (testin suorituskriteerit täyttyvät). Nouse ylös, kun vika havaitaan. |
|
5 |
Ei tulosta (testi on pysäytetty). |
10 |
Testi aloitettu (testin suorituskriteerit täyttyvät). Laske alas, kun vikaa ei havaita. |
15 |
Hyppää alas positiivisista arvoista, kun vikaa ei havaita. |
Kuvan #1–#2 esittävät ohjausyksikön ajojaksoja.
