Alla oleva kuvaus esitetään kahdesti, koska vikalaskuri käyttäytyy eri tavalla sen mukaan, minkä tyyppistä vikakoodia tarkkaillaan. Katso lisätietoja artikkelista Graafinäkymän tietojen tulkitseminen.
Vahvistamattomien vikakoodien raja on +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja ja Epäonnistunut-raja ovat samat, ts. +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.

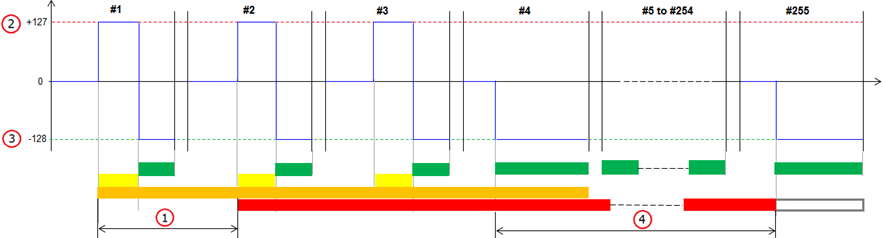

Kohteen kuvaus (numerot 1–4)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Vahvistettu raja |
|
2 |
Epäonnistunut raja |
|
3 |
Läpäisty raja |
|
4 |
Vanhentunut raja |
Kalibrointiparametrit kuvassa (numerot 1 ja 4)
|
Kalibrointiparametri |
Nimitys |
|---|---|
|
Vahvistettu raja |
Ohjausyksikön peräkkäisten ajojaksojen määrä, jolloin vikalaskuri saavuttaa Epäonnistunut-rajan (vähintään kerran), kunnes vikakoodi vahvistetaan. Katso kuva 1. |
|
Epäonnistunut estetty |
N/A |
|
Vahvistamaton raja |
N/A |
|
Vanhentunut raja |
Ohjausyksikön peräkkäisten ajojaksojen määrä, jolloin vikalaskuri saavuttaa Läpäisty-rajan (vähintään kerran) eikä koskaan Epäonnistunut-rajaa, kunnes vikakoodi vanhenee. Katso kuva 4. |
|
Nouse ylös |
N/A |
|
Laske alas |
N/A |
Kuvan #1–#255 esittävät ohjausyksikön ajojaksoja.
Vahvistamattomien vikakoodien raja on alle +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja on pienempi kuin Epäonnistunut-raja, ts. pienempi kuin +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.

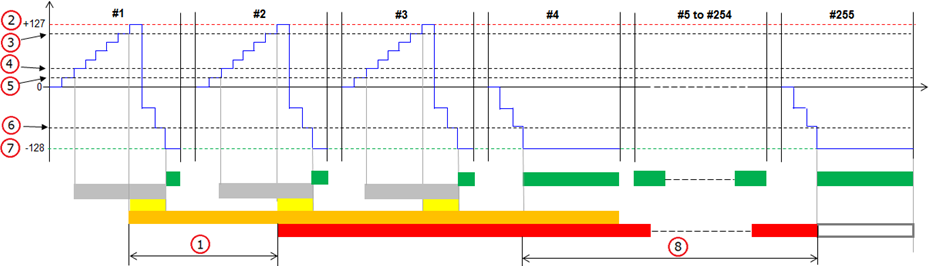

Kohteen kuvaus (numerot 1–8)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Vahvistettu raja |
|
2 |
Epäonnistunut raja |
|
3 |
Vahvistamaton raja |
|
4 |
Vanhentunut raja |
|
5 |
Nouse ylös |
|
6 |
Laske alas |
|
7 |
Läpäisty raja |
|
8 |
Vanhentunut raja |
Kalibrointiparametrit kuvassa (numerot 1–6)
|
Kalibrointiparametri |
Nimitys |
|---|---|
|
Vahvistettu raja |
Ohjausyksikön peräkkäisten ajojaksojen määrä, jolloin vikalaskuri saavuttaa Epäonnistunut-rajan (vähintään kerran), kunnes vikakoodi vahvistetaan. Katso kuva 1. |
|
Epäonnistunut estetty |
Jos Epäonnistunut-raja on estetty, suurin arvo, jonka vikahavaintolaskuri voi saavuttaa, on alle +127. Tällöin testi ei voi koskaan epäonnistua. Katso kuva 2. |
|
Vahvistamaton raja |
Peräkkäisten kertojen määrä, jolloin testi on havainnut vian ja vikalaskuri noussut ylös, kunnes vikakoodi on vahvistamaton. Katso kuva 3. |
|
Vanhentunut raja |
Ohjausyksikön peräkkäisten ajojaksojen määrä, jolloin vikalaskuri saavuttaa Läpäisty-rajan (vähintään kerran) eikä koskaan Epäonnistunut-rajaa, kunnes vikakoodi vanhenee. Katso kuva 4. |
|
Nouse ylös |
Nousemisarvo (alueella 1–127), jota vikahavaintolaskuri käyttää aina, kun testi havaitsee vian. Katso kuva 5. |
|
Laske alas |
Laskemisarvo (alueella 1–128), jota vikahavaintolaskuri käyttää aina, kun testi ei havaitse vikaa. Katso kuva 6. |
Kuvan #1–#255 esittävät ohjausyksikön ajojaksoja.
