Alla oleva kuvaus esitetään kahdesti, koska vikalaskuri käyttäytyy eri tavalla sen mukaan, minkä tyyppistä vikakoodia tarkkaillaan. Katso lisätietoja artikkelista Graafinäkymän tietojen tulkitseminen.

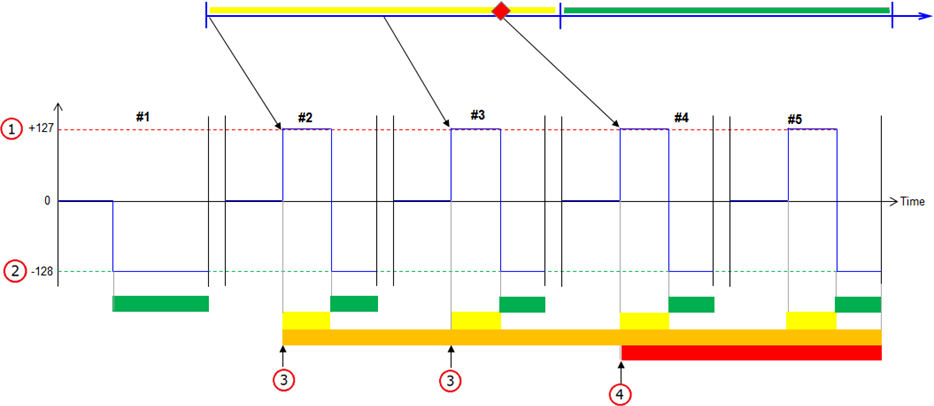

Vahvistamattomien vikakoodien raja on +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja ja Epäonnistunut-raja ovat samat, ts. +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Kohteen kuvaus (numerot 1–4)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Epäonnistunut-raja. |
|
2 |
Läpäisty-raja. |
|
3 |
Tietoparametrien arvoista otetaan näytteitä, ja ne tallennetaan aina, kun testi epäonnistuu, kunnes vikakoodi on vahvistettu. |
|
4 |
Tietoparametrien arvoista ei enää oteta näytteitä, eikä niitä tallenneta, kun vikakoodi on vahvistettu, ja ennen vikakoodien poistamista. |
Kuvan #1–#5 esittävät ohjausyksikön ajojaksoja.

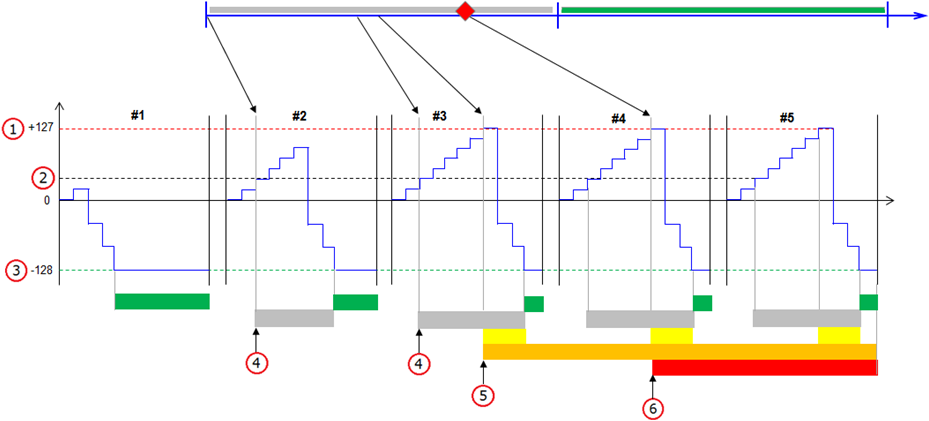

Vahvistamattomien vikakoodien raja on alle +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja on pienempi kuin Epäonnistunut-raja, ts. pienempi kuin +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Kohteen kuvaus (numerot 1–6)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Epäonnistunut-raja. |
|
2 |
Vahvistamaton raja. |
|
3 |
Läpäisty-raja. |
|
4 |
Tietoparametrien arvoista otetaan näytteitä, ja ne tallennetaan aina, kun vikakoodia ei vahvisteta, kunnes testi on epäonnistunut. |
|
5 |
Tietoparametrien arvoista otetaan näytteitä, ja ne tallennetaan aina, kun testi epäonnistuu, kunnes vikakoodi on vahvistettu. |
|
6 |
Tietoparametrien arvoista ei enää oteta näytteitä, eikä niitä tallenneta, kun vikakoodi on vahvistettu ennen vikakoodien poistamista. |
Kuvan #1–#5 esittävät ohjausyksikön ajojaksoja.
