Alla oleva kuvaus esitetään kahdesti, koska vikalaskuri käyttäytyy eri tavalla sen mukaan, minkä tyyppistä vikakoodia tarkkaillaan. Katso lisätietoja artikkelista Graafinäkymän tietojen tulkitseminen.
Vahvistamattomien vikakoodien raja on +127

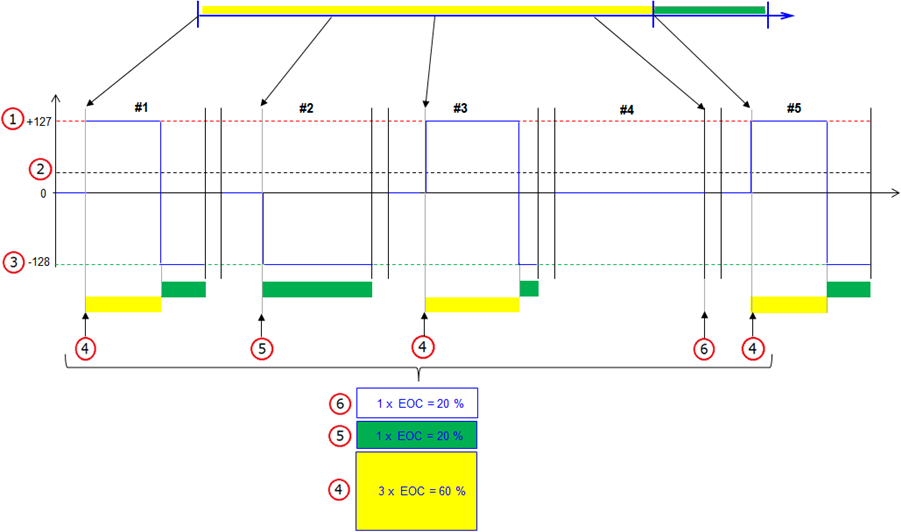

Tietoihin päästään napsauttamalla aikajanan vasenta osaa. Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja ja Epäonnistunut-raja ovat samat, ts. +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Kohteen kuvaus (numerot 1–3)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Epäonnistunut raja |
|
2 |
Vahvistamaton raja |
|
3 |
Läpäisty raja |
Kohteen kuvaus (numerot 4–6)
|
Testitulos % kaikkien ohjausyksiköiden ajojaksoissa Ensimmäinen–Viimeinen. |
Viat |
Oireet |
Vianetsintä |
|||||
|---|---|---|---|---|---|---|---|---|
|
Epäonnistunut |
Läpäisty |
Ei tulosta |
||||||
|
Testi saavutti Epäonnistunut-rajan vähintään kerran. Katso kuva 4. |
Testi saavutti Läpäisty-rajan vähintään kerran mutta ei koskaan Epäonnistunut-rajaa. Katso kuva 5. |
Testi ei saavuttanut Epäonnistunut-rajaa eikä Läpäisty-rajaa. Katso kuva 6. |
||||||
|
Korkea arvo  Matala arvo |
Matala arvo Korkea arvo |
Matala arvo |
Usein toistuva Harvoin toistuva |
Erittäin todennäköinen Vähiten todennäköinen |
Luultavasti helpoin Luultavasti vaikein |
|||
|
Matala arvo |
Matala arvo |
Korkea arvo |
Tuntematon taajuus |
Tuntematon todennäköisyys |
Tuntematon todennäköisyys |
|||
Kuvan #1–#5 esittävät ohjausyksikön ajojaksoja.
EOC kuvassa on ohjausyksikön ajojakson lyhenne.
Vahvistamattomien vikakoodien raja on alle +127

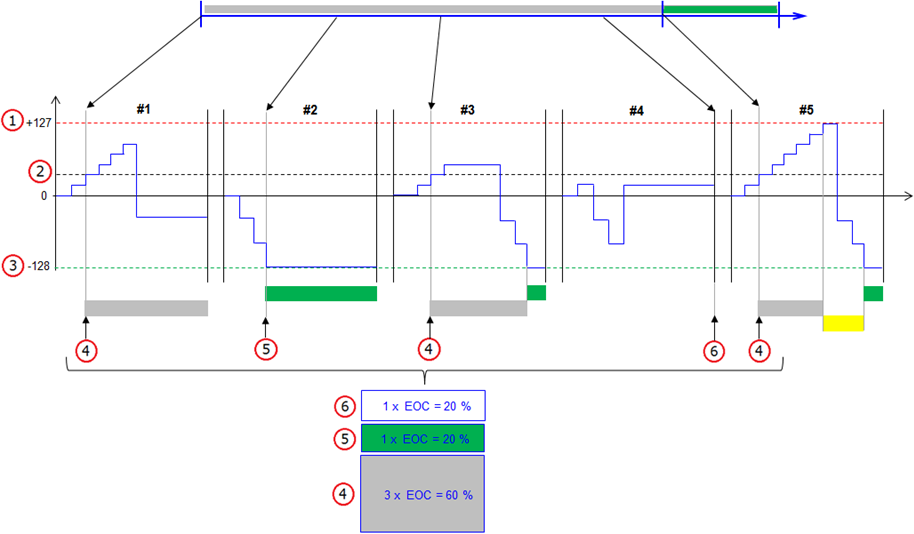

Tietoihin päästään napsauttamalla aikajanan vasenta osaa. Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja on pienempi kuin Epäonnistunut-raja, ts. pienempi kuin +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Kohteen kuvaus (numerot 1–3)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Epäonnistunut raja |
|
2 |
Vahvistamaton raja |
|
3 |
Läpäisty raja |
Kohteen kuvaus (numerot 4–6)
|
Testitulos % kaikkien ohjausyksiköiden ajojaksoissa Ensimmäinen–Viimeinen. |
Viat |
Oireet |
Vianetsintä |
|||||
|---|---|---|---|---|---|---|---|---|
|
Vahvistamaton |
Läpäisty |
Ei tulosta |
||||||
|
Testi saavutti Vahvistamaton-rajan (tai ylitti sen) vähintään kerran. Katso kuva 4. |
Testi saavutti Läpäisty-rajan vähintään kerran mutta ei koskaan Vahvistamaton-rajaa. Katso kuva 5. |
Testi ei saavuttanut Vahvistamaton-rajaa eikä Läpäisty-rajaa. Katso kuva 6. |
||||||
|
Korkea arvo Matala arvo |
Matala arvo Korkea arvo |
Matala arvo |
Usein toistuva Harvoin toistuva |
Erittäin todennäköinen Vähiten todennäköinen |
Luultavasti helpoin Luultavasti vaikein |
|||
|
Matala arvo |
Matala arvo |
Korkea arvo |
Tuntematon taajuus |
Tuntematon todennäköisyys |
Tuntematon todennäköisyys |
|||
Kuvan #1–#5 esittävät ohjausyksikön ajojaksoja.
EOC kuvassa on ohjausyksikön ajojakson lyhenne.
