Alla oleva kuvaus esitetään kahdesti, koska vikalaskuri käyttäytyy eri tavalla sen mukaan, minkä tyyppistä vikakoodia tarkkaillaan. Katso lisätietoja artikkelista Graafinäkymän tietojen tulkitseminen.
Vahvistamattomien vikakoodien raja on +127

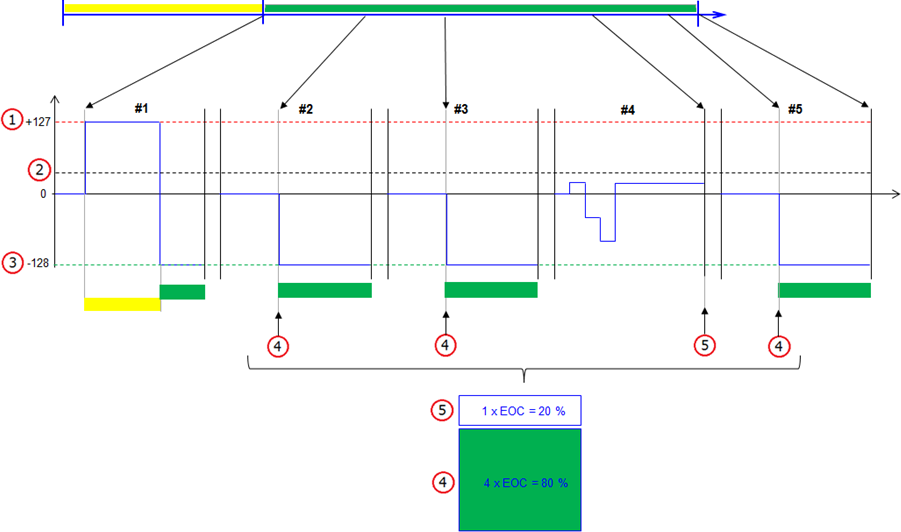

Tietoihin päästään napsauttamalla aikajanan vihreää oikeanpuoleista osaa. Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja ja Epäonnistunut-raja ovat samat, ts. +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Kohteen kuvaus (numerot 1–3)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Epäonnistunut raja |
|
2 |
Vahvistamaton raja |
|
3 |
Läpäisty raja |
Kohteen kuvaus (numerot 4–5)
|
Testin tulos ohjausyksikön useassa ajojaksossa |
Viat |
Oireet |
Vianetsintä |
|||
|---|---|---|---|---|---|---|
|
Läpäisty |
Ei tulosta |
|||||
|
Testi saavutti Läpäisty-rajan vähintään kerran mutta ei koskaan Epäonnistunut-rajaa. Katso kuva 4. |
Testi ei saavuttanut Epäonnistunut-rajaa eikä Läpäisty-rajaa. Katso kuva 5. |
|||||
|
Matala arvo  Korkea arvo |
Matala arvo |
Uusi Vanha |
Erittäin todennäköinen Vähiten todennäköinen |
Luultavasti helpoin Luultavasti vaikein |
||
|
Matala arvo |
Korkea arvo |
Tuntematon ikä |
Tuntematon todennäköisyys |
Tuntematon todennäköisyys |
||
Kuvan #1–#5 esittävät ohjausyksikön ajojaksoja.
EOC kuvassa on ohjausyksikön ajojakson lyhenne.
Vahvistamattomien vikakoodien raja on alle +127
Tietoihin päästään napsauttamalla aikajanan vihreää oikeanpuoleista osaa. Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja on pienempi kuin Epäonnistunut-raja, ts. pienempi kuin +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Kohteen kuvaus (numerot 1–3)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Epäonnistunut raja |
|
2 |
Vahvistamaton raja |
|
3 |
Läpäisty raja |
Kohteen kuvaus (numerot 4–5)
|
Testin tulos ohjausyksikön useassa ajojaksossa |
Viat |
Oireet |
Vianetsintä |
|||
|---|---|---|---|---|---|---|
|
Läpäisty |
Ei tulosta |
|||||
|
Testi saavutti Läpäisty-rajan vähintään kerran mutta ei koskaan Vahvistamaton-rajaa. Katso kuva 4. |
Testi ei saavuttanut Vahvistamaton-rajaa eikä Läpäisty-rajaa. Katso kuva 5. |
|||||
|
Matala arvo Korkea arvo |
Matala arvo |
Uusi Vanha |
Erittäin todennäköinen Vähiten todennäköinen |
Luultavasti helpoin Luultavasti vaikein |
||
|
Matala arvo |
Korkea arvo |
Tuntematon ikä |
Tuntematon todennäköisyys |
Tuntematon todennäköisyys |
||
Kuvan #1–#5 esittävät ohjausyksikön ajojaksoja.
EOC kuvassa on ohjausyksikön ajojakson lyhenne.
