Huom
Asetus- ja nollauskriteerit koskevat vain Koekäyttö-ilmaisimen riviä Tämä jakso.
Alla oleva kuvaus esitetään kahdesti, koska vikalaskuri käyttäytyy eri tavalla sen mukaan, minkä tyyppistä vikakoodia tarkkaillaan. Katso lisätietoja artikkelista Graafinäkymän tietojen tulkitseminen.

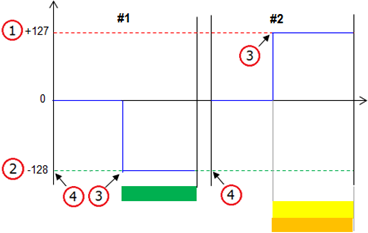

Vahvistamattomien vikakoodien raja on +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja ja Epäonnistunut-raja ovat samat, ts. +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Huom
Kohteen kuvaus (numerot 3–4)
|
Nimi |
Nimitys |
Viat |
Oireet |
Vianetsintä |
|
|---|---|---|---|---|---|
|
Aseta ehto |
Nollaa ehto |
||||
|
Testi suoritettu tämän ohjausyksikön ajojaksossa. |
Vikalaskuri saavuttaa Epäonnistunut-rajan tai Läpäisty-rajan. Katso kuva 3. |
Uusi ohjausyksikön ajojakso aloitetaan. Katso kuva 4. |
N/A |
N/A |
N/A |
|
Testi aloitettu tämän ohjausyksikön ajojaksossa. |
Testin suorituskriteerit täyttyvät Katso kuva 3. |
Uusi ohjausyksikön ajojakso aloitetaan. Katso kuva 4. |
N/A |
N/A |
N/A |
Kuvan #1–#2 esittävät ohjausyksikön ajojaksoja.

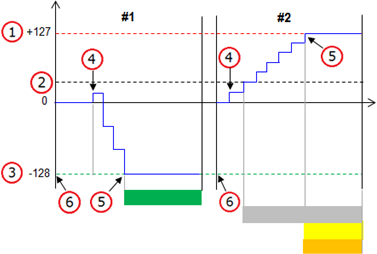

Vahvistamattomien vikakoodien raja on alle +127
Alla oleva kuvaus koskee tilannetta, jossa Vahvistamaton-raja on pienempi kuin Epäonnistunut-raja, ts. pienempi kuin +127. Artikkelissa Vikalaskuri-tietojen tulkitseminen on lisätietoja Vikalaskurista.
Huom
Huom
Asetus- ja nollauskriteerit koskevat vain Koekäyttö-ilmaisimen riviä Tämä jakso.
Kohteen kuvaus (numerot 1–3)
|
Kohde Nro |
Nimitys |
|---|---|
|
1 |
Epäonnistunut raja |
|
2 |
Vahvistamaton raja |
|
3 |
Läpäisty raja |
Kohteen kuvaus (numerot 4–6)
|
Nimi |
Nimitys |
Viat |
Oireet |
Vianetsintä |
|
|---|---|---|---|---|---|
|
Aseta ehto |
Nollaa ehto |
||||
|
Testi suoritettu tämän ohjausyksikön ajojaksossa. |
Vikalaskuri saavuttaa Epäonnistunut-rajan tai Läpäisty-rajan. Katso kuva 5. |
Uusi ohjausyksikön ajojakso aloitetaan. Katso kuva 6. |
N/A |
N/A |
N/A |
|
Testi aloitettu tämän ohjausyksikön ajojaksossa. |
Testin suorituskriteerit täyttyvät Katso kuva 4. |
Uusi ohjausyksikön ajojakso aloitetaan. Katso kuva 6. |
N/A |
N/A |
N/A |
Kuvan #1–#2 esittävät ohjausyksikön ajojaksoja.
