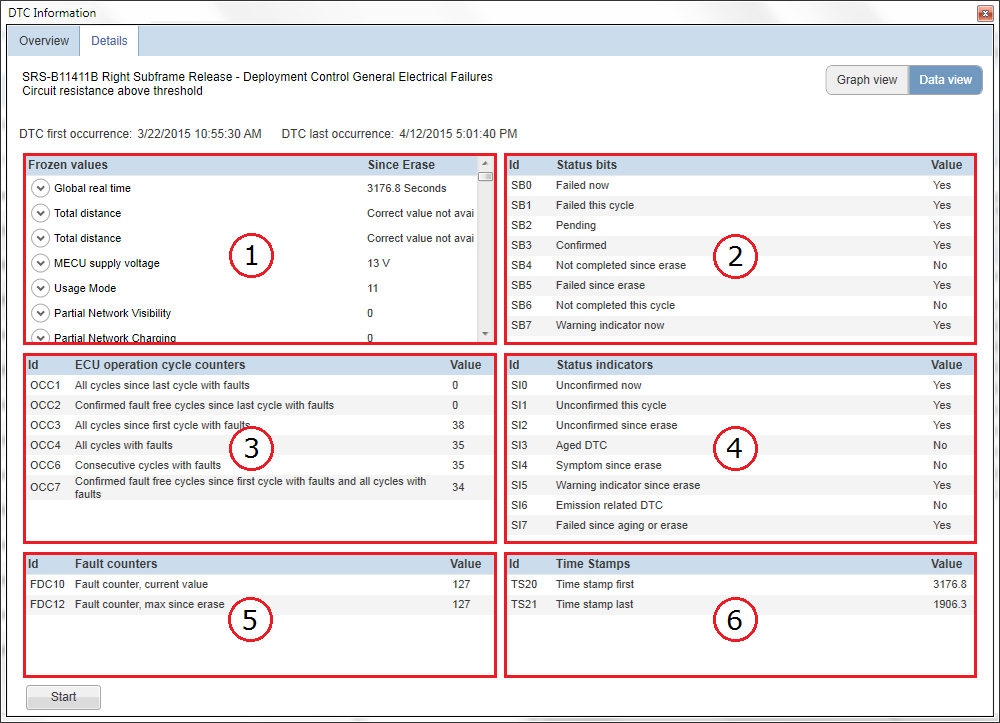

Tietonäkymässä voidaan tarkkailla ohjausyksikön erilaisia tiloja ja parametreja.
Kun haluat aloittaa arvojen seurannan tosiaikaisesti, napsauta ikkunan vasemmassa alaosassa olevaa -painiketta. Tämä käynnistää DTC-tietojen jatkuvan lukemisen. Lopeta seuranta napsauttamalla painiketta uudelleen.
Luettelon kuvaukset
|
Numero |
Nimi |
Nimitys |
|---|---|---|
|
1 |
Tallentuneet Arvot |
Tässä luettelossa näytetään niiden tietoparametrien arvot, jotka tallentuivat, kun testi havaitsi vian. Näiden arvojen avulla voidaan tunnistaa auton/ECU:n toiminta- ja ympäristöolosuhteet, joissa vika havaittiin. |
|
2 |
Tilabitit |
Tässä luettelossa näytetään testin tila. Siinä näytetään esimerkiksi, onko testi aloitettu ja suoritettu loppuun, onko testi havainnut vian ja onko vikakoodi vahvistettu. Vikakoodi osoittaa vian, joka on todennäköisesti pitkäkestoinen ja kestävä, jos vikakoodi vahvistetaan. |
|
3 |
ECU-ajojaksolaskurit |
Tässä luettelossa näytetään ohjausyksikön ajojaksolaskurien arvot. Ohjausyksikön ajojaksolaskurit laskevat esimerkiksi jaksojen, joissa havaittiin vika, määrän ja jaksojen määrän siitä, kun vika havaittiin ensimmäisen kerran ja viimeisen kerran (poistamisen jälkeen). |
|
4 |
Tilan Ilmaisimet |
Tässä luettelossa näytetään lisää testin tilasta. Se näyttää esimerkiksi, onko vikakoodi vahvistamaton tai vanhentunut. Vikakoodi osoittaa vian, joka on todennäköisesti lyhytkestoinen ja tilapäinen, jos vikakoodi on vahvistamaton. Vikakoodi ei välttämättä ole enää merkityksellinen, jos vikakoodi on vanhentunut. |
|
5 |
Vikalaskurit |
Tässä luettelossa näytetään vikalaskurin nykyinen ja suurin (poistamisen jälkeen) arvo. Vikalaskuri kasvaa yhdellä aina, kun testi havaitsee vian. Vikalaskuri laskee yhdellä aina, kun testi yrittää havaita vian mutta mitään vikaa ei havaita. Tässä siis nähdään, montako kertaa testi on havainnut vian (nyt ja enintään poistamisen jälkeen). |
|
6 |
Aikaleimat |
Tässä luettelossa näytetään aikaleimat, jotka otettiin vian ensimmäisellä ja viimeisellä havaitsemiskerralla. Näiden arvojen avulla voidaan tarkistaa, liittyykö vikakoodi asiakkaan ilmoittamaan vikaan. |
