Parametrit

Parametrit-välilehdessä luetellaan parametrit, jotka koskevat valittua autoa. Parametrien avulla voidaan lukea ohjausyksiköiden tiettyjä toimintoja. Useimmat näistä toiminnoista voidaan nähdä, esimerkiksi ajovalot ja sähkötoimiset ikkunat.

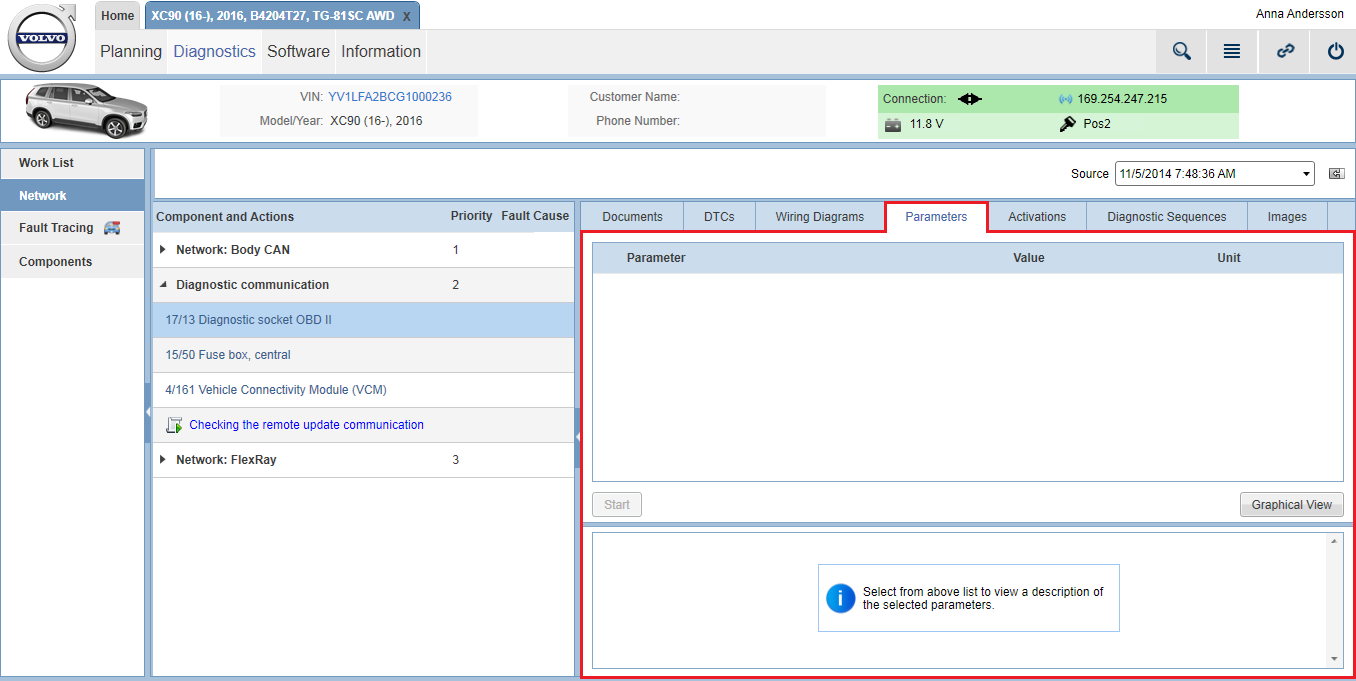

Kohde 97: Parametrit -välilehti

Parametriluettelo

Luettelossa näytetään kaikki parametrit, jotka koskevat luokitellusta luettelosta valittua komponenttia.

Parametriluettelo on järjestetty sarakkeisiin. Katso kunkin sarakkeen kuvaus alla olevasta taulukosta.

Sarake	Nimitys
Parametri	Parametrin nimi
Arvo	Parametrin arvo. Arvo vaihtelee parametrista toiseen ja voi olla esim. "12 V", "Pos II" tai "On". -kuvake näytetään, jos auto ei palauta valitun parametrin tietoja. Lähetä virheraportti, jos tämä ongelma esiintyy.
Yksikkö	Arvon yksikkö.

Kun parametria napsautetaan, sen kuvaus näytetään luettelon alapuolella.

Aloita parametrin suorittaminen

Kun haluat aloittaa parametrin suorittamisen, valitse vastaava valintaruutu ja napsauta Käynnistä-painiketta. Voit valita ja suorittaa useita parametreja kerralla. Painikkeen nimeksi vaihtuu Pysäytä, kun sitä on napsautettu. Kun parametrit on käynnistetty, voit pysäyttää ne napsauttamalla tätä painiketta uudelleen.

Graafinen näkymä

Graafinen näkymä on toiminto, joka tarkkailee parametrien arvojen muuttumista ajan mittaan. Tätä toimintoa käytetään valitsemalla yksi tai useita parametreja ja napsauttamalla parametriluettelon alapuolella olevaa Graafinen näkymä -painiketta. Valittujen parametrien käyttäytyminen näytetään kaaviossa, jossa valittujen parametrien arvot ovat Y-akselilla ja kulunut aika on X-akselilla. Jokaiselle parametrille annetaan oma väri. Pidä kohdistinta käyrän päällä, niin tarkka arvo näytetään.

Kohde 98: Graafinen näkymä

Lähennä ja loitonna kaaviota hiiren vierityspyörällä. Voit vierittää kaaviota vaakasuunnassa pitämällä hiiren kakkospainikkeen painettuna ja vetämällä vasemmalle ja oikealle.

Seuraavat toimintopainikkeet ovat käytettävissä kaavion alapuolella.

Painike	Nimitys
Käynnistä/Pysäytä	Napsauta, kun haluat aloittaa valittujen parametrien suorittamisen. Parametrien arvot näytetään kaaviossa. Lopeta parametrien suorittaminen napsauttamalla painiketta uudelleen.
Poista	Tyhjennä kaavio.
Tallenna	Tallenna kaavio `.plot`-tiedostona tietokoneeseen.
Avaa	Avaa aiemmin tallennettu kaavio (`.plot`-tiedosto) vain luku -tilassa.
Sulje	Sulje avattu kaavio (`.plot`-tiedosto).
Luettelonäkymä	Palaa parametriluetteloon napsauttamalla tätä painiketta.
