Verkko

Vianetsinnän onnistumiseksi on tärkeää, että kaikki auton ohjausyksikön on kytketty ja että ne reagoivat VIDA-yhteyteen. Kun auto luetaan, eräät ohjausyksiköt voivat ilmoittaa, että vikoja on tallentunut tai että ne eivät vastaa tiedonsiirtoon. Tällöin ohjausyksiköiden ongelmat täytyy korjata ennen varsinaisen vianetsinnän suorittamista.

Verkko-sivu auttaa tunnistamaan auton verkossa olevat ongelmat. Tällainen ongelma voi olla esim. yhteysongelma tai itse laitteiston toimintahäiriö.

Tämä sivu on jaettu kolmeen pääsegmenttiin:

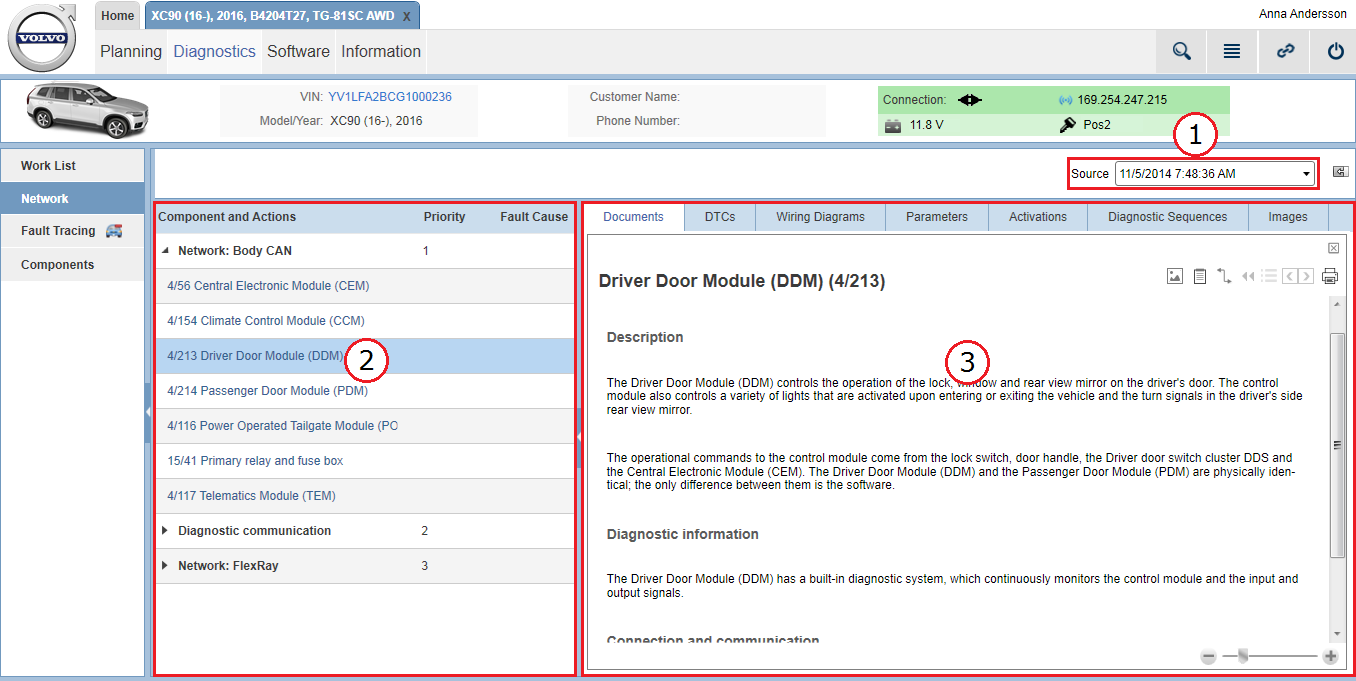

Kohde 77: Verkko -sivu

1. Lähteen avattava valikko

Oletusarvoisesti Verkko-sivun tiedot näyttävät auton viimeisimmän lukemisen tiedot. Tämän avattavan valikon avulla voidaan valita aiemmin suoritettuja auton lukemisia, jotta nähdään auton tila kyseisinä aikoina. Kaikki Verkko-sivun tiedot liittyvät tästä avattavasta valikosta valittuun lukemisaikaan. Kun valitaan muu kuin viimeisin lukeminen, avattava valikko on merkitty punaisella.

Kohde 78: Avattava Lähde-valikko

Huomaa, että aiemmin suoritetut auton lukemiset edustavat auton tilan vanhaa tilannekuvaa. Jos tarkasteltaviksi on valittu aiemmin suoritetun auton lukemisen tiedot, muista vaihtaa avattavassa valikossa takaisin uusimpaan lukemiseen, jotta voit tarkastella uusimpia tietoja uudelleen.

2. Luokiteltu luettelo

Tämä luettelo sisältää auton verkon vianetsintään liittyvät komponentit ja toimenpiteet. Tässä luettelossa olevat komponentit, esim. ohjausyksiköt, johtimet, releet ja sulakerasiat, ovat niitä, jotka todennäköisimmin aiheuttavat VIDAn verkossa havaitseman ongelman. Tässä luettelossa näytetään kaikki autossa olevat verkot. Luettelo on luokiteltu ja ryhmitelty autossa olevien verkkojen mukaan. Luettelon yläosassa oleva verkkoryhmä on aina todennäköisimmin viallinen. Aloita aina vianetsintä luettelon ensimmäisestä verkosta ja siirry sitten alaspäin. Jokainen verkkoryhmä on luokiteltu samalla tavalla todennäköisimmin viallinen komponentti ylimpänä.

Käytä -kuvaketta verkkoluokan laajentamiseen luokitellussa luettelossa, kun haluat nähdä verkkoon sisältyvät komponentit ja toimenpiteet. Myös jokaisen verkkoryhmän komponentit ja toimenpiteet on luokiteltu laskevaan järjestykseen.

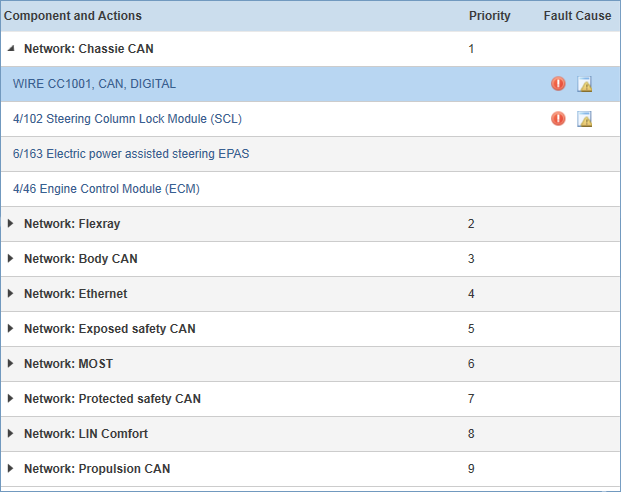

Kohde 79: Luokiteltu luettelo

Luokitellussa luettelossa on kolme saraketta:

Sarake	Nimitys
Komponentti ja Toimenpiteet	Tässä sarakkeessa näytetään verkkojen otsikot ja niiden komponentit ja toimenpiteet luokitellussa luettelossa. Eräiden komponenttien alapuolella näytetään toimenpiteitä, jos komponentin vahvistamista varten täytyy tehdä jotakin. Kaikilla toimenpiteillä on kuvake ja sininen fontti. Lisätietoja on alla olevassa aliosiossa. Kaikki sähkökomponentit on merkitty nimen edessä olevalla sähkömerkinnällä, esim. `15/31`. Huomaa, että tämä ei koske mekaanisia komponentteja tai kytkentöjä.
Ensisijaisuus	Luokiteltu luettelo lajitellaan ensisijaisuusarvojen mukaan. Mitä alhaisempi verkon ensisijaisuusarvo on, sitä todennäköisemmin se aiheuttaa ongelmia. Luettelossa olevat verkot ja niiden komponentit on lajiteltu näiden arvojen nousevaan järjestykseen vian todennäköisimmin aiheuttavat arvot ylimpänä. Ensisijaisuusarvot annetaan Volvo Cars -asiantuntijoiden toimesta, ja ne perustuvat yrityksen kollektiivisiin tietoihin. Verkon vianetsintätoimenpiteet kannattaa aina suorittaa luokitellun luettelon pohjalta. Voit silti valita vapaasti minkä tahansa toimenpiteen mieltymystesi, kokemuksesi ja asiantuntemuksesi perusteella.
Vian syy	Tässä sarakkeessa voidaan näyttää komponenteille ja toimenpiteille kaksi kuvaketta:
		Vähintään yksi tallentunut Vikakoodi liittyy komponenttiin. Vie kohdistin kuvakkeen päälle, niin Vikakoodi-lisätietoja näytetään. Huomaa, että tämän kuvakkeen laukaisee vain vahvistettu Vikakoodit. Katso lisätietoja artikkelista Vikakoodit.
		Komponentille on saatavilla vikatietojen syy. Vie kohdistin kuvakkeen päälle, niin lisätietoja näytetään. Vikatietojen syy voi olla esim. "Avoin piiri" tai "Ei vastaa".

Actions

Eräiden komponenttien alapuolella näytetään toimenpiteitä, jos komponentin vahvistamista varten täytyy tehdä jotakin. Kaikki toimenpiteet esitetään sinisellä fontilla ja kuvakkeella (esim. tai ), joka osoittaa toimenpiteen tyypin. Kun toimenpidettä napsautetaan, luokiteltu luettelo korvataan tilapäisesti asiakirjalla, jossa kuvataan valittu toimenpide.

Seuraavat neljä painiketta ovat aina käytettävissä valitun toimenpiteen alapuolella:

Painike	Nimitys
Vika Löytynyt	Käytä tätä painiketta, jos löysit vian käyttämällä toimenpidettä. Tämä sulkee toimenpiteen, ja luokiteltu luettelo näytetään uudelleen. -kuvake näytetään toimenpiteen vieressä osoituksena siitä, että se on suoritettu ja että vika on löytynyt.
Vikaa Ei Löytynyt	Käytä tätä painiketta, jos et löytänyt vikaa käyttämällä toimenpidettä. Tämä sulkee toimenpiteen, ja luokiteltu luettelo näytetään uudelleen. -kuvake näytetään toimenpiteen vieressä osoituksena siitä, että se on suoritettu ja että vikaa ei löytynyt.
Tehty	Merkitse toimenpide tehdyksi käyttämällä tätä painiketta. Käytä sitä esimerkiksi silloin, jos et tiedä, auttoiko toimenpide löytämään vian vai ei. Tämä sulkee toimenpiteen, ja luokiteltu luettelo näytetään uudelleen. -kuvake näytetään toimenpiteen vieressä osoituksena siitä, että sitä on tarkasteltu.
Peruuta	Peruuta toimenpide käyttämällä tätä painiketta. Kun tätä painiketta käytetään, mitään kuvaketta ei näytetä toimenpiteen vieressä luokitellussa luettelossa.

Voit muuttaa luokiteltuun luetteloon aiemmin asetetun arvon milloin tahansa napsauttamalla jotain yllä olevassa taulukossa kuvattua kuvaketta. Arvo voidaan asettaa myös avaamatta toimenpidettä.

Huom

Osoita yllä kuvattujen painikkeiden avulla, onnistuivatko vai epäonnistuivatko toimenpiteet. Palautteesi on arvokasta, jotta luokitellun luettelon ensisijaisuusarvoja voidaan arvioida ja parantaa.

3. Verkon vianetsintävälilehdet

Tässä näytön oikealla puolella olevassa paneelissa ovat käytettävissä kaikki luokitellusta luettelosta valittuun komponenttiin tai toimenpiteeseen liittyvät vianetsintätiedot ja -toiminnot.

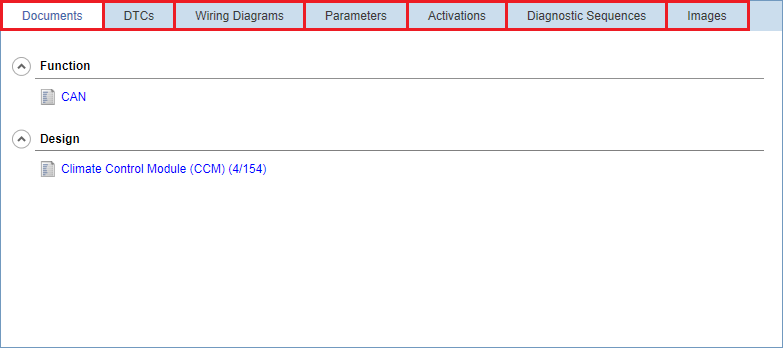

Kohde 80: Verkon vianetsintävälilehdet

Verkon vianetsintätiedot ja -toiminnot on jaettu seuraaviin välilehtiin:
