Johdin

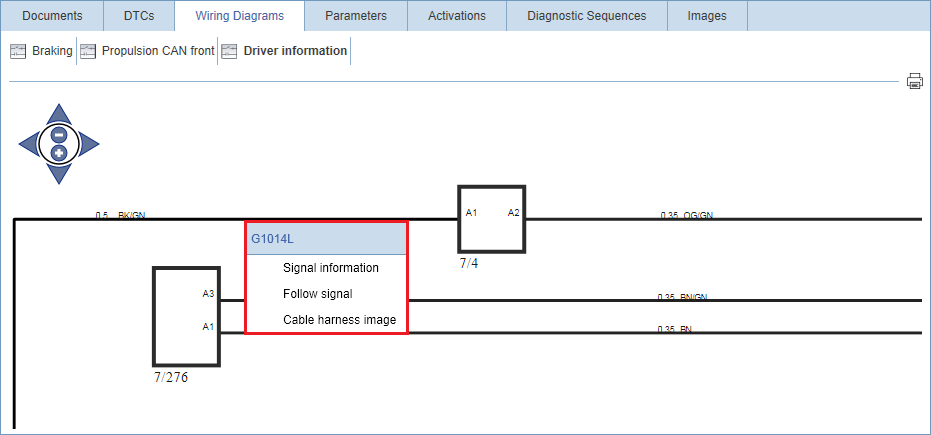

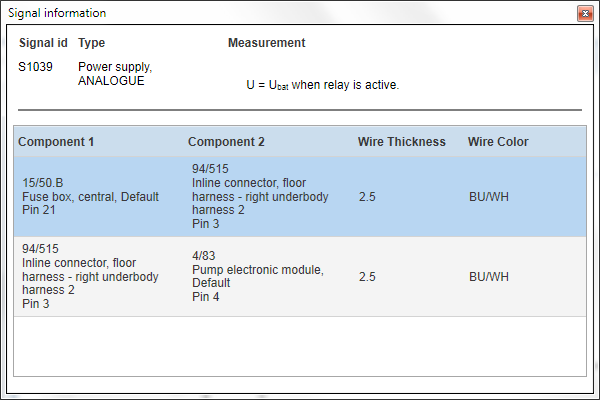

Johtimen signaalitietoja käytetään napsauttamalla signaalia hiiren kakkospainikkeella ja valitsemalla Signaalitiedot. Esiin tulee ponnahdusikkuna, jonka taulukossa on täydelliset tiedot signaalista.

Taulukon yläpuolella näytetään valitun johtimen signaalin tunnus, signaalin tyyppi ja odotettu mittausarvo. Taulukko näyttää, mihin komponentteihin johdin on kytketty, ja johtimen paksuuden ja värin.

Jatkoliitin

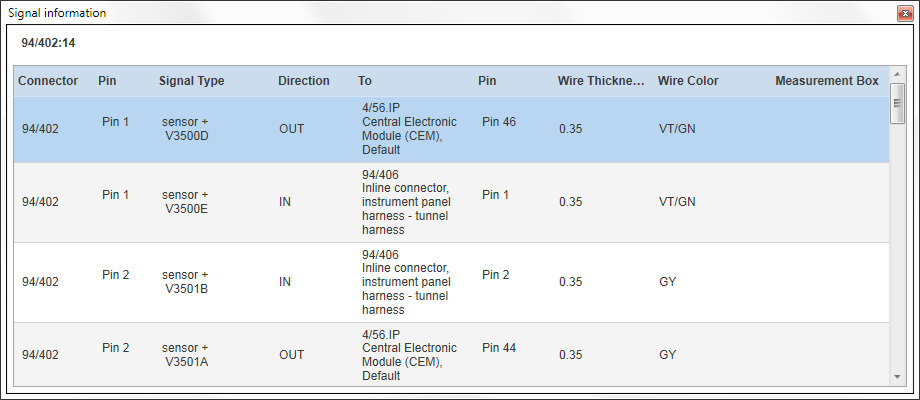

Jatkoliittimien signaalitietoja käytetään napsauttamalla jatkoliitintä hiiren kakkospainikkeella ja valitsemalla Signaalitiedot. Esiin tulee ponnahdusikkuna, jossa on täydelliset tiedot liittimen kaikkien nastojen kytkennöistä. Nasta, joka oli valittu signaalitietoja valittaessa, näytetään taulukon yläosassa.

Taulukko näyttää signaalin tyypin, suunnan, lähimmän kytketyn komponentin tai liittimen, kytketyn komponentin tai liittimen nastan sekä johtimen paksuuden ja värin. Tarvittaessa näytetään myös mittausrasian nastat, joita käytetään signaalin mittaamiseen.

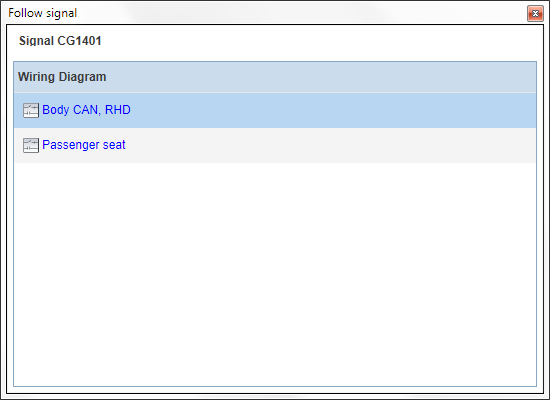

Kun haluat seurata signaalia toiseen kytkentäkaavioon, napsauta sitä hiiren kakkospainikkeella ja valitse Tarkkaile signaalia. Esiin tuleva ponnahdusikkuna näyttää luettelon toiminnoista, joissa signaalia käytetään. Lisäksi näytetään kytkentäkaaviot, joissa komponentti näkyy.

Kun olet seurannut signaalia toiseen kytkentäkaavioon, valittu signaali korostetaan paksummalla viivalla.

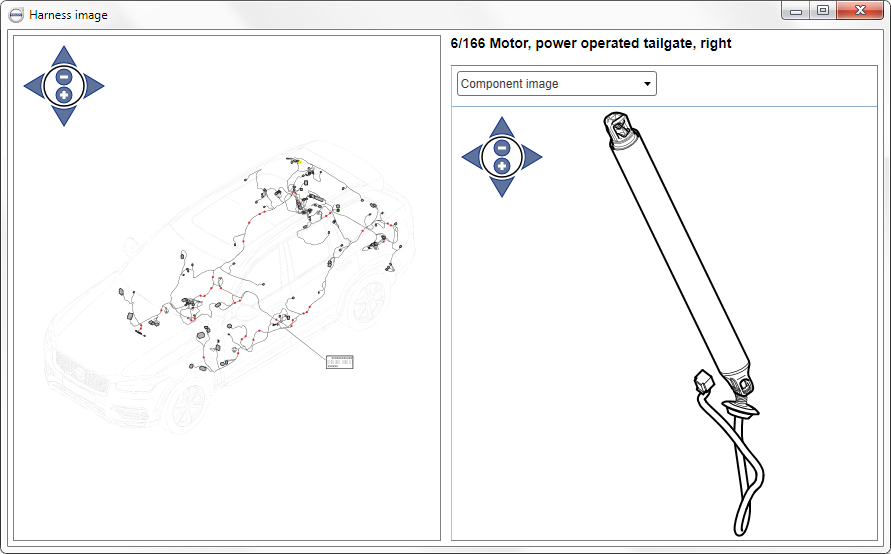

Johdinsarjojen kuvia käytetään napsauttamalla signaalia hiiren kakkospainikkeella ja valitsemalla Johdinkimpun kuva. Johdinsarjojen kuvat näyttävät liittimien, maadoituspisteiden ja haaroituskohtien sijainnin sekä johdinsarjan tarran sijainnin. Kun johdinsarjan kuva avataan, vastaavan johtimen kummatkin päätepisteet korostetaan kuvassa. Kun liitintä napsautetaan kuvassa, liittimen nastajärjestys näytetään oikeanpuoleisessa paneelissa.
