Graafinen Näyttö-toiminto näyttää kaaviossa, miten parametrin arvot muuttuvat ajan mittaan. Ikkunan yläosassa näytetään auton tiedot, mikä helpottaa auton kaaviossa näytettävien parametrien tunnistamista.
Jokainen ikkunan alue selitetään alla olevissa alisegmenteissä.

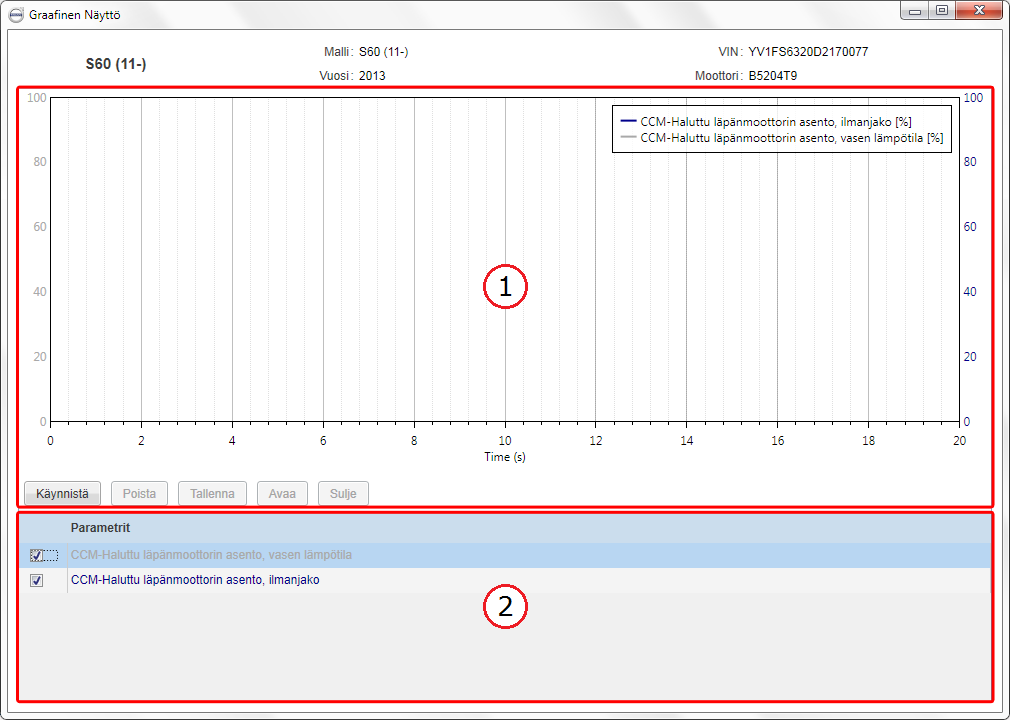

1, Kaavio ja toimintopainikkeet
Kaavio näyttää graafisesti, miten valittujen parametrien arvot muuttuvat ajan mittaan. Voit lähentää ja loitontaa kaaviota hiiren vierityspyörällä. Näytettävät parametrit valitaan ikkunan alaosasta olevasta parametriluettelosta.
Graafi piirtää valittujen parametrien ajan X-akselille ja arvot Y-akselille. Jokaiselle valitulle parametrille annetaan oma väri.
Seuraavat toimintopainikkeet ovat käytettävissä kaavion alapuolella.
|
Painike |
Nimitys |
|---|---|
|
/ |
Tämän painikkeen nimi vaihtuu, kun sitä napsautetaan. Napsauta, kun haluat aloittaa valitun parametrin arvojen piirtämisen kaavioon. Lopeta napsauttamalla painiketta uudelleen. |
|
|
Tyhjennä kaavio. |
|
|
Tallenna kaavio |
|
|
Avaa aiemmin tallennettu kaavio ( |
|
|
Sulje avattu kaavio ( |
2. Parametriluettelo
Voit valita kaaviossa näytettävät parametrit tästä luettelosta. Luettelo täytetään Parametrit-sivulla tehdyn valinnan mukaan. Samaan aikaan voidaan näyttää yksittäinen parametri tai enintään viisi parametria samasta tai eri ohjausyksiköistä.
-kuvake näytetään, jos auto ei palauta valitun parametrin tietoja. Tämä tarkoittaa, että parametria ei voi näyttää kaaviossa.
Lähetä virheraportti, jos tämä ongelma esiintyy.
