Parametrit

Parametrit-välilehden avulla voidaan lukea tietyt auton ohjausyksiköiden toiminnot. Useimmat näistä toiminnoista voidaan nähdä, esimerkiksi ajovalot ja sähkötoimiset ikkunat.

Huom

Tämä välilehti on käytettävissä vain, jos Ohjausyksikkö-paneelista valitussa ohjausyksikössä on käytettävissä parametreja.

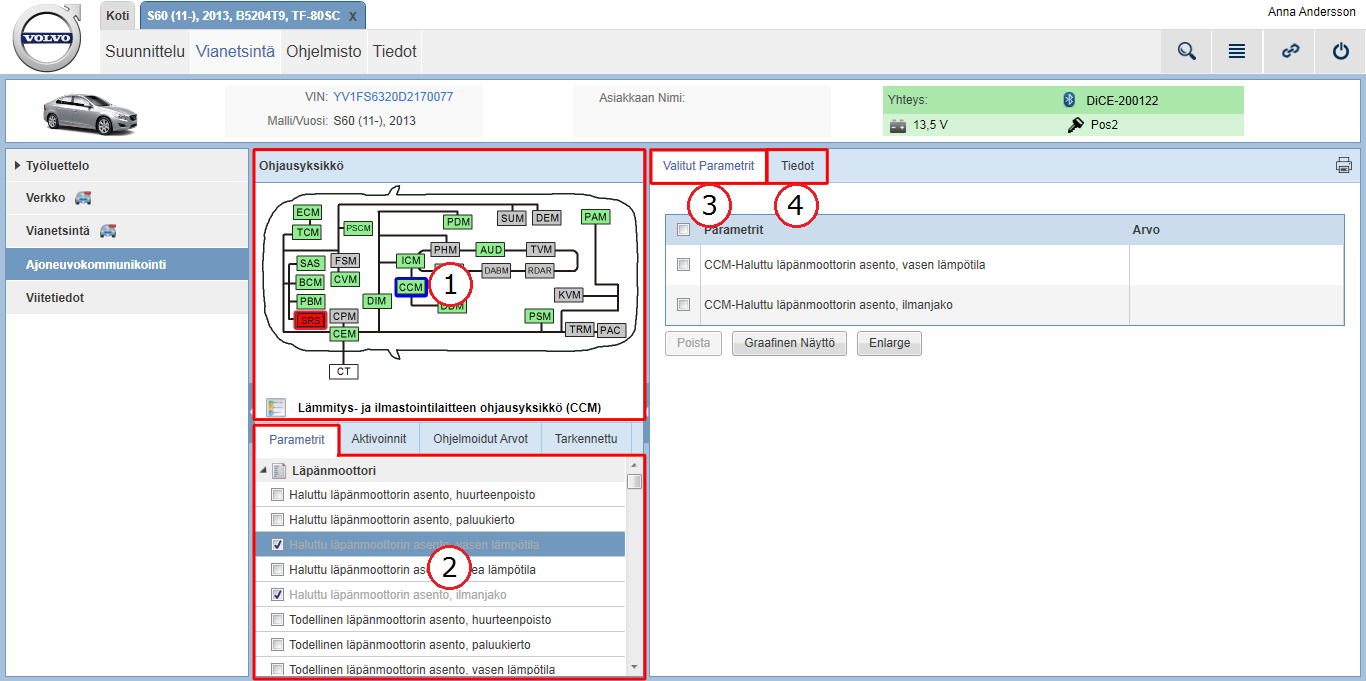

Kohde 205: Ajoneuvokommunikointi-sivu – Parametrit

Jokainen sivun alue selitetään alla olevissa alisegmenteissä.

1. Ohjausyksikkö-paneeli

Ohjausyksikkö-paneelissa esitetään auton verkkotiedonsiirron poikkeamat graafisessa muodossa. Grafiikka näyttää auton verkon ja kaikkien ohjausyksiköiden tilan viimeisimmän lukemisen aikana.

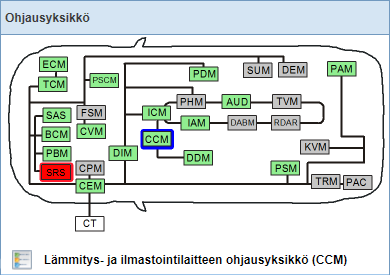

Kohde 206: Ohjausyksikkö-paneeli

Ohjausyksiköiden väri vaihtelee grafiikassa tilan mukaan:

Väri	Nimitys
Vihreä	Ohjausyksikkö vastaa tiedonsiirtoon.
Punainen	Ohjausyksikkö ei vastaa tiedonsiirtoon.
Harmaa	Ohjausyksikkö ei kuulu auton konfiguraatioon (se voi kuitenkin olla kyseisessä autossa).

Värien selitys saadaan näkyviin napsauttamalla -kuvaketta.

Kun grafiikasta valitaan ohjausyksikkö, Parametrit-välilehdessä oleva luettelo täytetään valitun ohjausyksikön kaikilla käytettävissä olevilla parametreilla.

2. Parametrit -välilehti

Tässä luettelossa luetellaan valitun ohjausyksikön kaikki käytettävissä olevat parametrit.

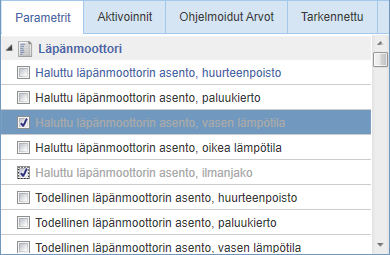

Kohde 207: Parametrit-välilehden parametriluettelo

Luettelo on joissakin tapauksissa jaettu luokkiin. Eräiden luokkien ylätunnisteessa on -kuvake. Kun tällaista kuvaketta napsautetaan, viiteasiakirja avautuu Tiedot-välilehteen näytön oikealla puolella.

Parametri avataan napsauttamalla sen valintaruutua tai kaksoisnapsauttamalla. Valitut parametrit luetaan ja siirretään Valitut Parametrit-välilehden parametriluetteloon näytön oikealla puolella. Enintään 10 parametria voidaan lisätä.

3. Valitut Parametrit -välilehti

Tässä välilehdessä näytetään kaikki Parametrit-välilehdestä valitut parametrit luettelomuodossa.

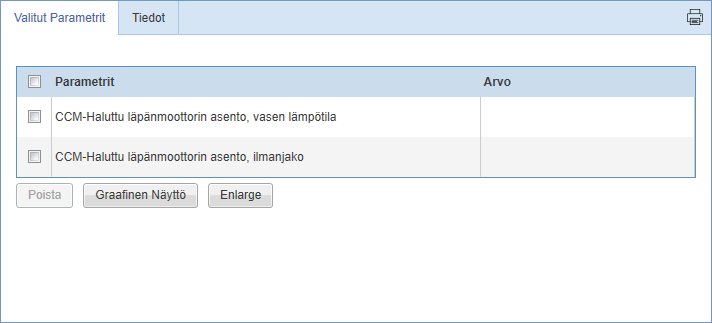

Kohde 208: Valitut Parametrit -välilehti

Luettelossa on kaksi saraketta:

Sarake	Nimitys
Parametrit	Valittujen parametrien nimet.
Arvo	Valittujen parametrien arvot. Arvot vaihtelevat parametrin mukaan ja voivat olla esim. "12 V", "Pos II" tai "On". -kuvake näytetään, jos auto ei palauta valitun parametrin tietoja. Lähetä virheraportti, jos tämä ongelma esiintyy.

Parametriluettelon alapuolella on kaksi painiketta.

Painike	Nimitys
Poista	Luettelossa oleva parametri voidaan poistaa käyttämällä tätä painiketta tai poistamalla sen valinta luettelosta Parametrit-välilehdessä. Parametrien poistaminen on joskus tarpeen, koska luettelossa voi olla enintään 10 parametria. Poistetut parametrit voidaan kuitenkin lisätä uudelleen milloin tahansa.
Graafinen Näyttö	Kun valitaan parametreja ja napsautetaan Graafinen Näyttö-painiketta, parametrit näytetään graafisessa muodossa uudessa ikkunassa. Katso lisätietoja artikkelista Graafinen Näyttö.

Valitse parametreja valitsemalla valintaruutuja.

4. Tiedot -välilehti

Kun -kuvaketta napsautetaan parametriluokan vieressä Parametrit-välilehdessä, luokan viiteasiakirja näytetään tässä. Viiteasiakirja sisältää parametrien kuvaukset.

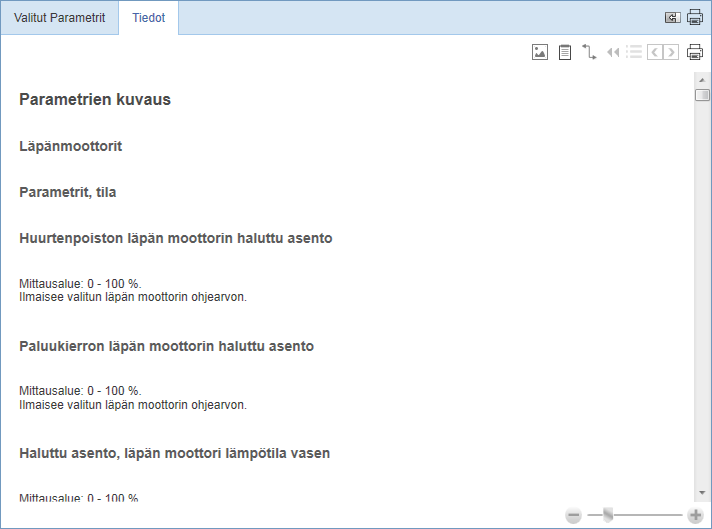

Kohde 209: Tiedot -välilehti
