¡Atención!
La página permanecerá inhabilitada hasta que no se efectúe la lectura del vehículo. Para información adicional, vea el artículo Vehículos Conectados.
Para efectuar una localización de averías satisfactoria resulta esencial que todas las unidades de mando del vehículo estén conectadas y respondan a la conexión de VIDA. En la lectura de un vehículo puede ocurrir que algunas unidades de mando no respondan. En ese caso, deberá corregir las incidencias con estas unidades de mando antes de proceder a la localización de averías.
La página Red le ayudará a identificar las incidencias en la red del vehículo. Estas incidencias pueden ser, por ejemplo, un problema de conexión, deficiencias en el equipo informático propiamente dicho, etc.

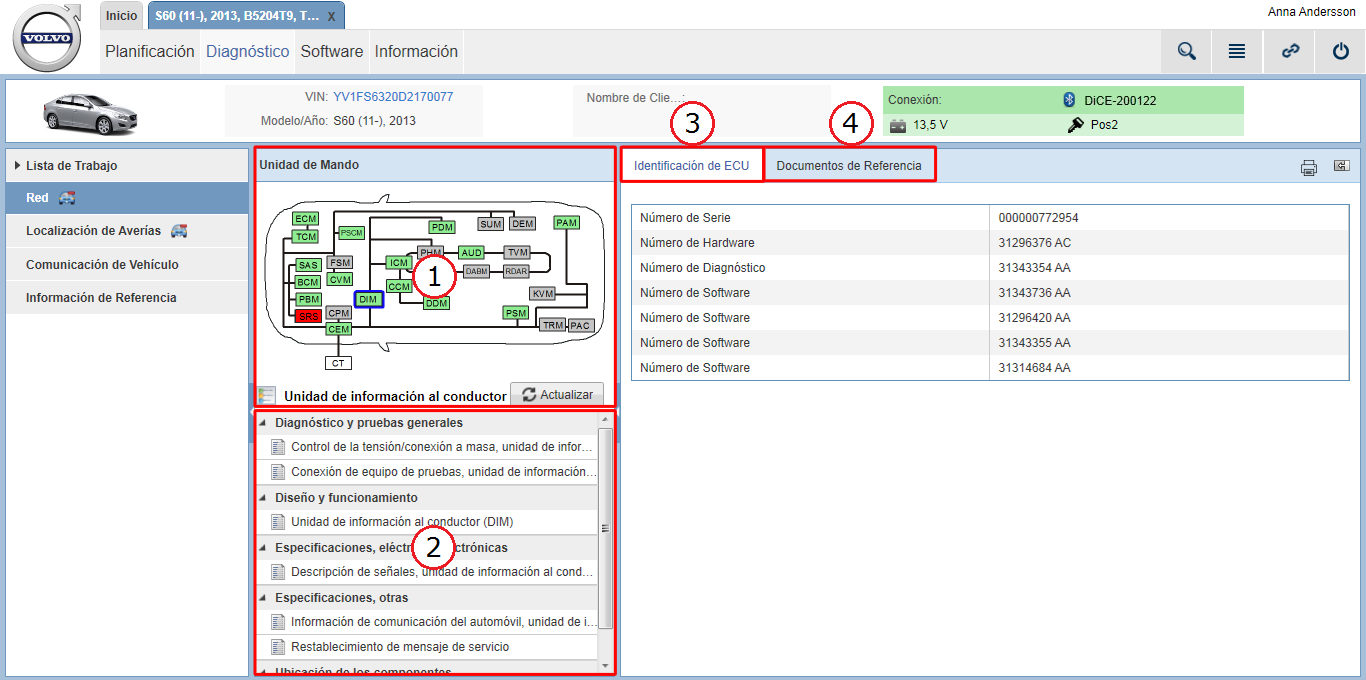

Esta página se divide en cuatro secciones principales:
¡Atención!
1. Panel Unidad de Mando
En el panel Unidad de Mando se presentan gráficamente las desviaciones correspondientes a la comunicación de red del vehículo. Este gráfico representa la red del vehículo con el estado de todas las unidades de mando en la última comprobación.
El color de las unidades de mando en el gráfico dependerá de su estado:
|
Color |
Estado |
Descripción |
|---|---|---|
|
Verde |
Activo |
La unidad de mando responde a la comunicación. |
|
Rojo |
No responde |
Una unidad de mando que no responde a la comunicación. Las unidades de mando que no responden se seleccionarán por defecto al acceder a la página Red. |
|
Gris |
No existe |
La unidad de mando no forma parte de la configuración del vehículo. |
Puede acceder a la explicación de los colores pulsando en el icono
. Al presionar el botón se iniciará una nueva lectura del vehículo que actualizará el gráfico.
Al seleccionar una unidad de mando en el gráfico ocurrirá lo siguiente:
-
Todos los documentos relacionados con la unidad de mando seleccionada se presentan en el panel Información de Referencia.
-
Los parámetros detallados de identificación se presentan dentro de la pestaña . A estos datos solo se podrá acceder si se selecciona una unidad de mando que responde a la comunicación (verde).
2. Panel Información de Referencia
Al pulsar en una de las unidades de mando dentro del gráfico del vehículo del panel Unidad de Mando se visualizarán todos los documentos relacionados en dicho panel. El nombre y estado de la unidad de mando seleccionada se muestra en el epígrafe.
Los documentos relacionados con la unidad de mando seleccionada se estructuran en los grupos siguientes:
-
Ubicación de los componentes
-
Diseño y funcionamiento
-
Diagnóstico y Pruebas Generales
-
Especificaciones, eléctricas/electrónicas
-
Especificación, otros
Al seleccionar un documento, este se visualizará dentro de la pestaña .
3. Pestaña Identificación de ECU
Al pulsar en una de las unidades de mando del panel Unidad de Mando podrán comprobarse los siguientes parámetros de la unidad de mando seleccionada:
-
Número de Serie
-
Número de Hardware
-
Número de Diagnóstico
-
Número de software (una fila por cada elemento de software)
¡Atención!
¡Atención!
La pestaña solo es accesible con las unidades de mando que responden a la comunicación (verde). Estos datos no están disponibles para las unidades de mando que no responden (color rojo) o no están presentes (color gris).
4. Pestaña Documentos de Referencia
Al seleccionar un documento relacionado con una unidad de mando en el panel Información de Referencia, dicho documento se visualizará dentro de esta pestaña.
Consulte el artículo Iconos frecuentes para instrucciones sobre el modo de uso de los controles e iconos disponibles en los documentos.
