Utgångsläge

Fliken Utgångsläge innehåller den fullständiga listan över alla Felkoder i bilen. Informationen bygger på bilens senaste utläsningsinformation. För varje felkod i listan finns tillhörande dokument för felsökningsprocedur och deras förhållande till CSC tillgängliga.

Fig. 175: Sidan Felsökning – Utgångsläge

Varje område på sidan förklaras i underavsnitten nedan.

1. Rutan Styrenhet

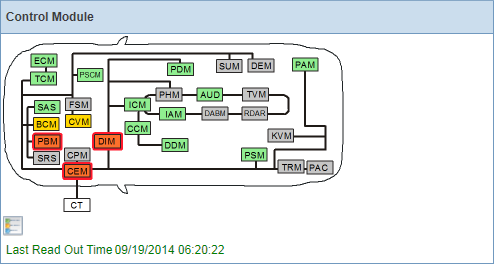

I rutan Styrenhet visas en bild av fordonets nätverk med alla styrenheters status vid den senaste utläsningen.

Fig. 176: Rutan Styrenhet

Styrenheternas färg på bilden varierar beroende på deras status:

Färg	Benämning
Orange	Aktiv Felkod som hittats i styrenheten.
Gul	Ej aktiv Felkod som hittats i styrenheten.
Grön	Ingen Felkod har hittats i styrenheten.
Grå	Styrenheten är inte en del av bilens konfiguration eller svarar inte på kommunikation.

Du kan visa en förklaring till färgerna genom att klicka på ikonen .

Obs

Bilden är endast en illustration som stöd. Det går inte att påverka listan med Felkoder i rutan Felkoder (DTC) genom att klicka på en styrenhet på bilden.

2. Rutan Felkoder

I denna ruta visas alla Felkoder som hittats i styrenheterna.

Fig. 177: Rutan Felkoder

För varje Felkod i listan visas en statusindikering i "trafikskyltformat" som bygger på den senaste utläsningen:

Färg	Benämning
	Felkod-test genomfört minst en gång i den nuvarande driftcykeln och fel hittades.
	Felkod-test genomfördes inte under nuvarande driftcykel.
	Felkod-test genomfört minst en gång i den nuvarande driftcykeln och inget fel hittades.
	Felkod-testresultat inte tillgängligt.

Felkoderna sorteras efter status. Röd status har högre värde än gul och visas först i listan.

Om du väljer en Felkod finns relaterad felsökningsinformation och procedurer på flikarna Utökad Information och Felsökningstest i rutan på skärmens högra sida.

3. Fliken Felsökningstest

När du väljer en Felkod i rutan Felkoder visas motsvarande dokument för felsökningsprocedur här. Felkoder-information visas standardmässigt när dokumentet öppnas. Klicka på den andra länken under dokumentets rubrik för att öppna den del av dokumentet där felsökningsproceduren finns. Använd den första länken under dokumentets rubrik för att återgå till Felkod sinformationen.

Fig. 178: Fliken Felsökningstest

4. Fliken Utökad Information

På fliken Utökad Information finns ytterligare information om den Felkod du har valt i rutan Felkoder. Det finns två tabeller. I dessa tabeller kan du se:

Relaterade CSC för valda Felkod.
Räknarvärden från den senaste utläsningen av bilen.

Fig. 179: Fliken Utökad Information

Om du klickar på Utökade Egenskaper visas utökad information om vald Felkod i ett nytt fönster. Mer information finns i artikeln Utökade Egenskaper.
