Aktiveringar

Med hjälp av fliken Aktiveringar kan du kontrollera komponenter i fordonet från VIDA. Med denna funktion kan du t.ex. slå på eller stänga av vissa funktioner i fordonet eller köra dem vid olika nivåer för funktionsdiagnostik. Du kan till exempel aktivera kylfläkten i ett fordon och köra den med 33, 66 eller 100 procent.

Obs

Denna flik är endast aktiverad om det finns några möjliga aktiveringar tillgängliga för den styrenhet som valts i rutan Styrenhet.

Fig. 211: Sidan Bilkommunikation – Aktiveringar

Varje område på sidan förklaras i underavsnitten nedan.

1. Rutan Styrenhet

I rutan Styrenhet visas avvikelser i fordonets nätverkskommunikation grafiskt. Bilden visar fordonets nätverk med alla styrenheters status vid den senaste utläsningen.

Fig. 212: Rutan Styrenhet

Styrenheternas färg på bilden varierar beroende på deras status:

Färg	Benämning
Grön	Styrenhet som svarar på kommunikation.
Orange	Styrenhet som inte svarar på kommunikation.
Grå	Styrenhet som inte är en del av bilkonfigurationen (men den kan ändå finnas i den aktuella bilmodellen).

Du kan visa en förklaring till färgerna genom att klicka på ikonen .

Om du markerar en styrenhet på bilden fylls listan på fliken Aktiveringar i med alla tillgängliga aktiveringsparametrar för den valda styrenheten.

2. Fliken Aktiveringar

I denna lista visas alla tillgängliga aktiveringsparametrar för den valda styrenheten.

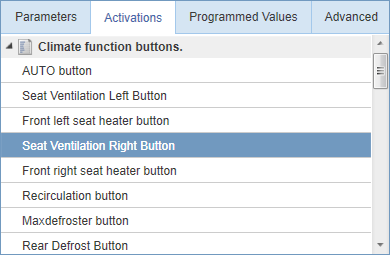

Fig. 213: Lista med aktiveringsparametrar på fliken Aktiveringar

I vissa fall är listan uppdelad i kategorier. I vissa av kategoriernas rubriker finns ikonen . Om du klickar på den visas ett referensdokument på fliken Information på skärmens högra sida.

Den aktiveringsparameter du väljer i listan visas och hanteras på fliken Möjliga Aktiveringar på skärmens högra sida. Du kan endast välja en aktiveringsparameter åt gången.

3. Fliken Möjliga Aktiveringar

På den här fliken visas den aktiveringsparameter du valde på fliken Aktiveringar i en tabell.

Fig. 214: Fliken Möjliga Aktiveringar

Tabellen består av två kolumner:

Kolumn	Benämning
Parametrar	Namn på den valda aktiveringsparametern.
Värde	Värde för den valda aktiveringsparametern. Värdena varierar mellan olika parametrar och kan vara t.ex. "12 V", "Pos II" eller "På". Ikonen visas om fordonet inte returnerar information om den valda parametern. Skicka in en felrapport om detta problem förekommer.

Aktiveringsåtgärden visas i tabellen Möjliga Aktiveringar. Aktiveringen startas genom att klicka på knappen Starta. När en aktivering har startats ändrar knappen Starta namn till Stopp och du kan använda den för att stoppa aktiveringen. När aktiveringen är klar visas status antingen som (lyckades) eller (misslyckades).

Obs

Det går inte att välja en aktiveringsparameter medan en annan aktivering pågår.

4. Fliken Information

Genom att klicka på ikonen bredvid en aktiveringsparameters kategori på fliken Aktiveringar visas kategorins referensdokument här. Referensdokumentet innehåller beskrivningar av aktiveringsparametrarna.

Fig. 215: Fliken Information
