Parametrar

Genom att använda fliken Parametrar kan du läsa av specifika funktioner hos styrenheterna i bilen. De flesta av dessa funktioner går att se, till exempel strålkastarna och de elmanövrerade fönstren.

Obs

Denna flik är endast aktiverad om det finns några parametrar tillgängliga för den styrenhet som valts i rutan Styrenhet.

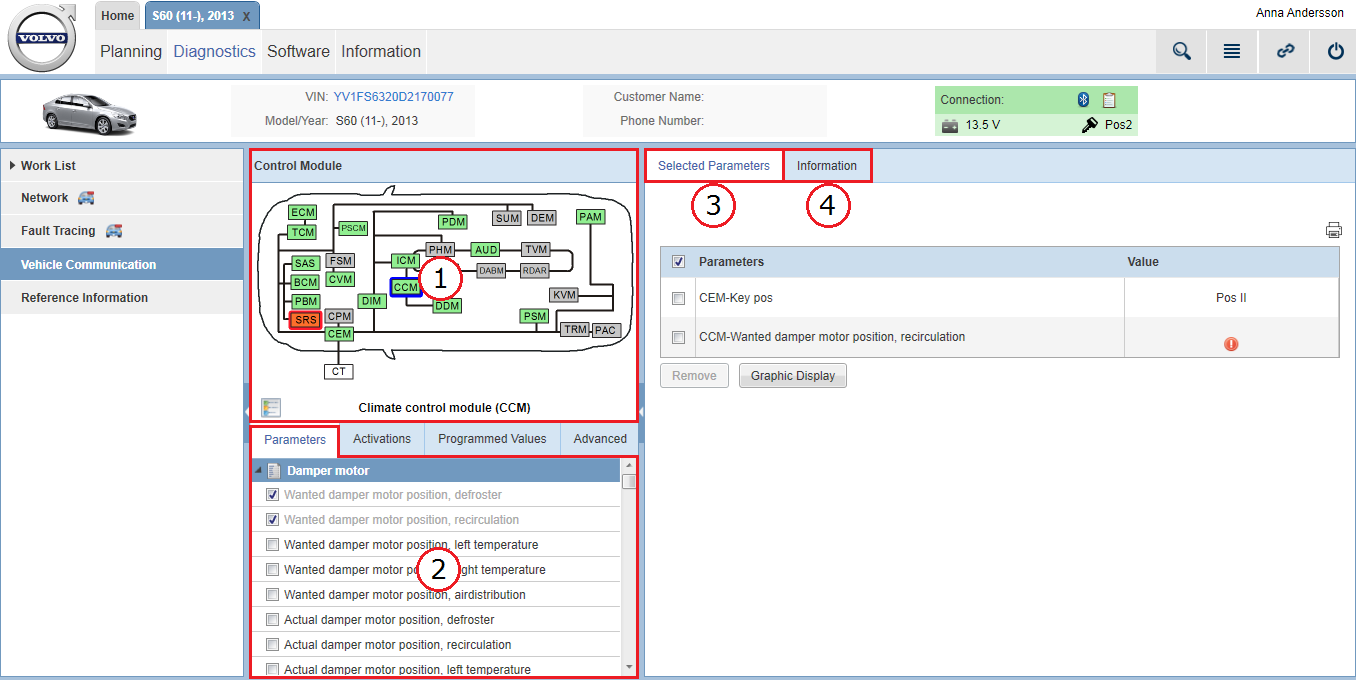

Fig. 205: Sidan Bilkommunikation – Parametrar

Varje område på sidan förklaras i underavsnitten nedan.

1. Rutan Styrenhet

I rutan Styrenhet visas avvikelser i fordonets nätverkskommunikation grafiskt. Bilden visar fordonets nätverk med alla styrenheters status vid den senaste utläsningen.

Fig. 206: Rutan Styrenhet

Styrenheternas färg på bilden varierar beroende på deras status:

Färg	Benämning
Grön	Styrenhet som svarar på kommunikation.
Orange	Styrenhet som inte svarar på kommunikation.
Grå	Styrenhet som inte är en del av bilkonfigurationen (men den kan ändå finnas i den aktuella bilmodellen).

Du kan visa en förklaring till färgerna genom att klicka på ikonen .

Om du markerar en styrenhet på bilden fylls listan på fliken Parametrar i med alla tillgängliga parametrar för den valda styrenheten.

2. Fliken Parametrar

I denna lista visas alla tillgängliga parametrar för den valda styrenheten.

Fig. 207: Lista med parametrar på fliken Parametrar

I vissa fall är listan uppdelad i kategorier. I vissa av kategoriernas rubriker finns ikonen . Om du klickar på den visas ett referensdokument på fliken Information på skärmens högra sida.

Du väljer en parameter genom att markera motsvarande kryssruta eller genom att dubbelklicka. De parametrar du väljer läses av och överförs till parameterlistan på fliken Valda Parametrar på skärmens högra sida. Högst 10 parametrar kan läggas till.

3. Fliken Valda Parametrar

På den här fliken visas alla parametrar som valts på fliken Parametrar i en lista.

Fig. 208: Fliken Valda Parametrar

Listan består av två kolumner:

Kolumn	Benämning
Parametrar	Namn på de valda parametrarna.
Värde	Värden för de valda parametrarna. Värdena varierar mellan olika parametrar och kan vara t.ex. "12 V", "Pos II" eller "På". Ikonen visas om fordonet inte returnerar information om den valda parametern. Skicka in en felrapport om detta problem förekommer.

Nedanför parameterlistan finns två knappar:

Knapp	Benämning
Ta Bort	En parameter kan tas bort från listan genom att använda den här knappen, eller genom att avmarkera den i listan på fliken Parametrar. Det är ibland nödvändigt att ta bort parametrar på grund av begränsningen på högst 10 parametrar i listan. Borttagna parametrar kan dock läggas till igen, när du vill.
Grafisk Visning	Om du väljer en eller flera parametrar och klickar på knappen Grafisk Visning visas parametrarna grafiskt i ett nytt fönster. Mer information finns i artikeln Grafisk Visning.

Välj parametrar genom att markera kryssrutorna.

4. Fliken Information

Om du klickar på ikonen bredvid en parameterkategori på fliken Parametrar visas kategorins referensdokument här. Referensdokumentet innehåller beskrivningar av parametrarna.

Fig. 209: Fliken Information
