Huom
Jos autoa luettaessa havaittu CSC on lisätty työluetteloon ja se näkyy -välilehdessä, sitä ei näytetä tässä luettelossa. Katso lisätietoja artikkelista katso Valittu CSC.
valitaan oletusarvoisesti, jos valitun auton aktiiviseen työluetteloon ei ole lisätty CSC:itä. Asiakkaan ei ole välttämättä tarvinnut mainita tässä välilehdessä näytettävää CSC:tä, mutta se liittyy autoa luettaessa havaittuihin aktiivisiin vikakoodeihin.
Huomaa, että jos autoa luettaessa havaittu CSC on lisätty työluetteloon ja se näkyy -välilehdessä, sitä ei näytetä tällä sivulla. Katso lisätietoja artikkelista Valittu CSC.

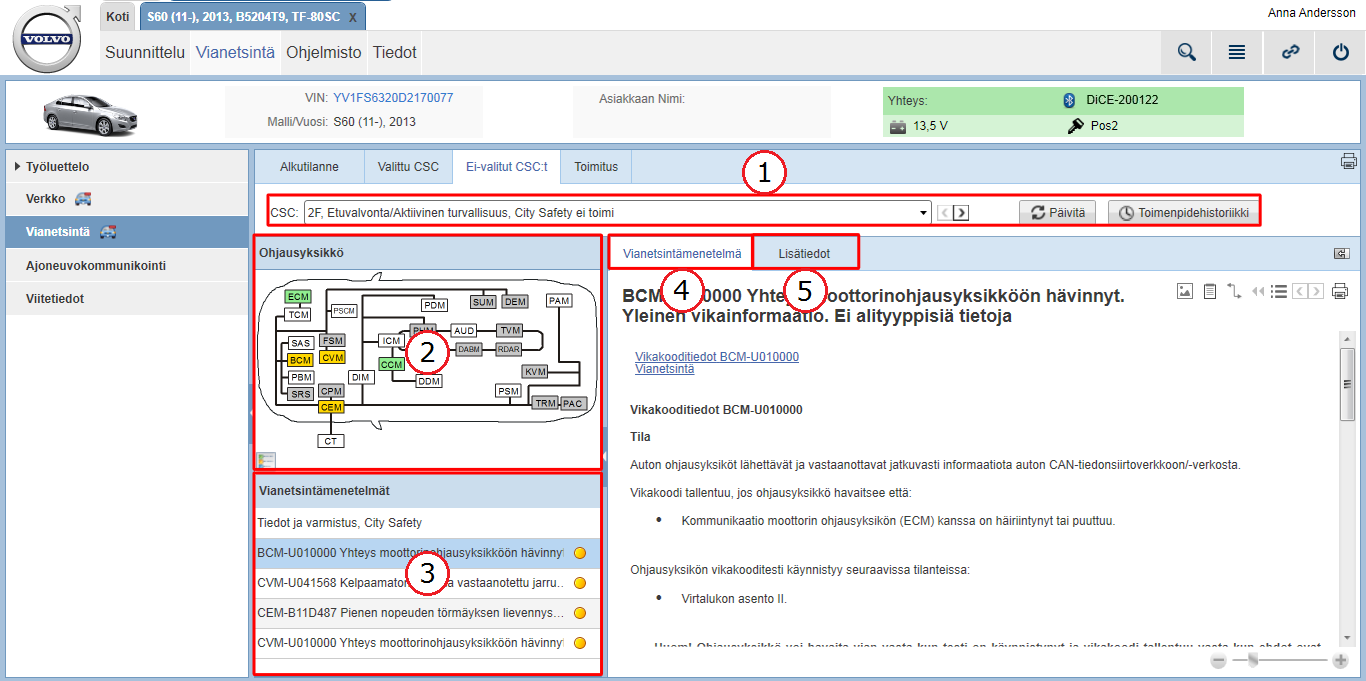

Jokainen sivun alue selitetään alla olevissa alisegmenteissä.
1. Avattava CSC-valikko
Tämä avattava valikko sisältää kaikki CSC:t, jotka liittyvät autoa luettaessa havaittuihin aktiivisiin vikakoodeihin.
Huom
Kun avattavasta valikosta valitaan CSC, mahdollisesti liittyvät ohjausyksiköt korostetaan Ohjausyksikkö-paneelin auton kuvassa. Katso eri värien selitys alla.
Päivitä
Päivitä sivu -painikkeella. Ponnahdusikkuna kehottaa suorittamaan tiettyjä toimenpiteitä autolla. Tällä varmistetaan, että kaikki ohjausyksiköt pakotetaan uuteen ajojaksoon. Kun nämä toimenpiteet on suoritettu, käynnistä -painiketta napsauttamalla auton uusi lukeminen, joka päivittää tietokentät.
Toimenpidehistoriikki
Kun -painiketta napsautetaan, kaikki valitun CSC:n nykyisessä vianetsintäistunnossa suoritetut toimenpiteet näytetään ponnahdusikkunassa.

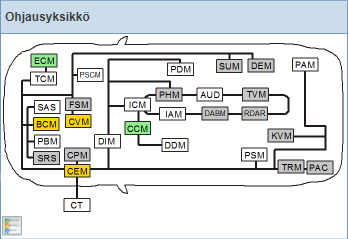

2. Ohjausyksikkö -paneeli
Ohjausyksikkö-paneelissa näytetään graafisessa muodossa valitut CSC:t suhteessa Vikakoodit:hin. Grafiikka näyttää auton verkon ja kaikkien ohjausyksiköiden tilan viimeisimmän lukemisen aikana.
Ohjausyksiköiden väri vaihtelee grafiikassa tilan mukaan:
|
Väri |
Nimitys |
|---|---|
|
Punainen |
Ohjausyksiköllä on suhde valittuun CSC:hen, ja aktiivinen Vikakoodi löytyi. |
|
Keltainen |
Ohjausyksiköllä on suhde valittuun CSC:hen, mutta aktiivista Vikakoodia ei löytynyt. |
|
Vihreä |
Ohjausyksiköllä on suhde valittuun CSC:hen, mutta mitään vikaa ei löytynyt. |
|
Valkoinen |
Ohjausyksikkö ei liity valittuun CSC:hen. |
|
Harmaa |
Ohjausyksikkö ei kuulu auton konfiguraatioon tai se ei vastaa tiedonsiirtoon. Se saattaa kuitenkin olla kyseisessä automallissa. |
Värien selitys saadaan näkyviin napsauttamalla
-kuvaketta.
Huom
Huom
Grafiikka on vain havainnollinen tuki. Vikakoodit -luetteloon ei voi vaikuttaa Vianetsintämenetelmät -paneelissa napsauttamalla grafiikan ohjausyksikköä.

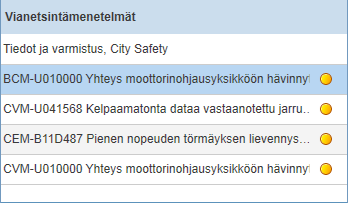

3. Vianetsintämenetelmät-paneeli
Tässä paneelissa luetellaan kaikki Vikakoodit ja Vikaoireisiin liittyvät testit -asiakirjat, jotka liittyvät valittuun CSC:hen.
Luettelon jokaiselle Vikakoodille näytetään viimeiseen lukemiseen perustava tilailmaisin liikennemerkkimuodossa:
|
Väri |
Nimitys |
|---|---|
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, ja vika löytyi. |
|
|
Vikakooditestiä ei suoritettu nykyisen ajojakson aikana. |
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, eikä vikaa löytynyt. |
|
|
Vikakooditestin tulos ei ole saatavissa. |
Asiakirjat lajitellaan tilan mukaan. Punaisella tilalla on suurempi arvo kuin keltaisella, ja se näytetään ensimmäisenä luettelossa.
Kun valitaan Vikakoodi- tai Vikaoireisiin liittyvät testit -asiakirja, liittyvät vianetsintätiedot ja -menettelyt ovat käytettävissä - ja -välilehdissä. Nämä välilehdet ovat näytön oikealla puolella olevassa paneelissa.

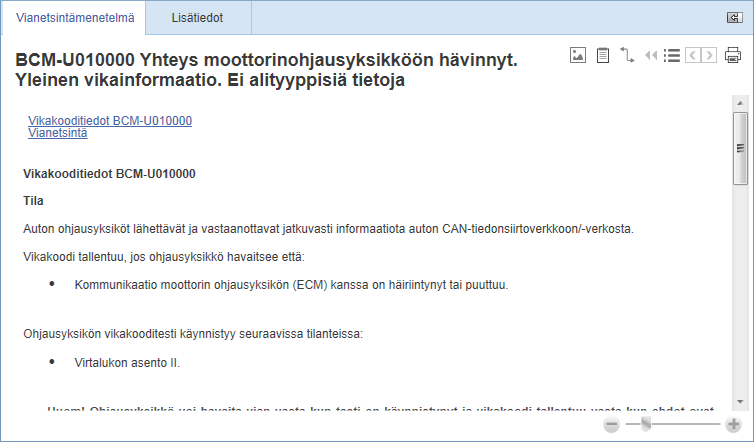

4. Vianetsintämenetelmä -välilehti
Kun Vianetsintämenetelmät-paneelista valitaan Vikakoodi tai Vikaoireisiin liittyvät testit, asiaankuuluva vianetsintämenettelyn asiakirja näytetään tässä. Vianetsintätiedot näytetään oletusarvoisesti, kun asiakirja avataan. Napsauta asiakirjan ylätunnisteen alapuolella olevaa toista linkkiä, kun haluat avata asiakirjan vianetsintämenettelyosan. Palaa vianetsintätietoihin napsauttamalla asiakirjan ylätunnisteen alapuolella olevaa ensimmäistä linkkiä.

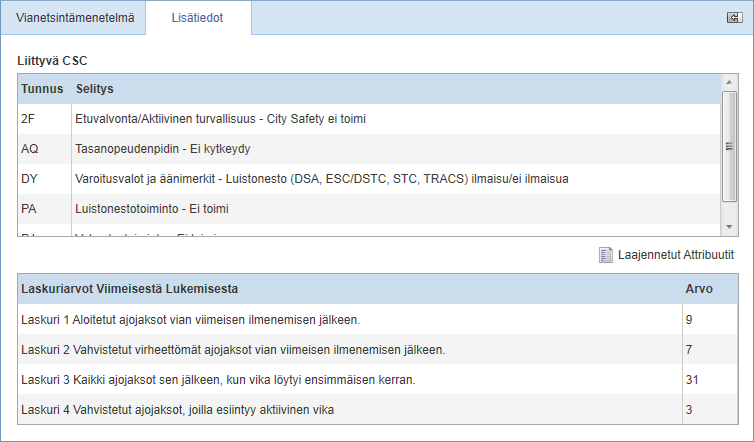

5. Lisätiedot -välilehti
-välilehdessä on lisätietoja Vikakoodi- tai Vikaoireisiin liittyvät testit-asiakirjasta, joka valittiin Vianetsintämenetelmät-paneelista. Taulukoita on kaksi, ja niissä näytetään:
-
Valitun Vikakoodi- tai Vikaoireisiin liittyvät testit-asiakirjan Liittyvä CSC
-
Auton viimeisen lukemisen laskuriarvot.
Kun napsautetaan , valitun Vikakoodin laajennetut tiedot näytetään uudessa ikkunassa. Katso lisätietoja artikkelista Laajennetut Attribuutit.
Huom
Huom
Kun Vikaoireisiin liittyvät testit -asiakirja on valittu Vianetsintämenetelmät-paneelista, Laskuriarvot -taulukko ja -painike eivät ole käytettävissä.
