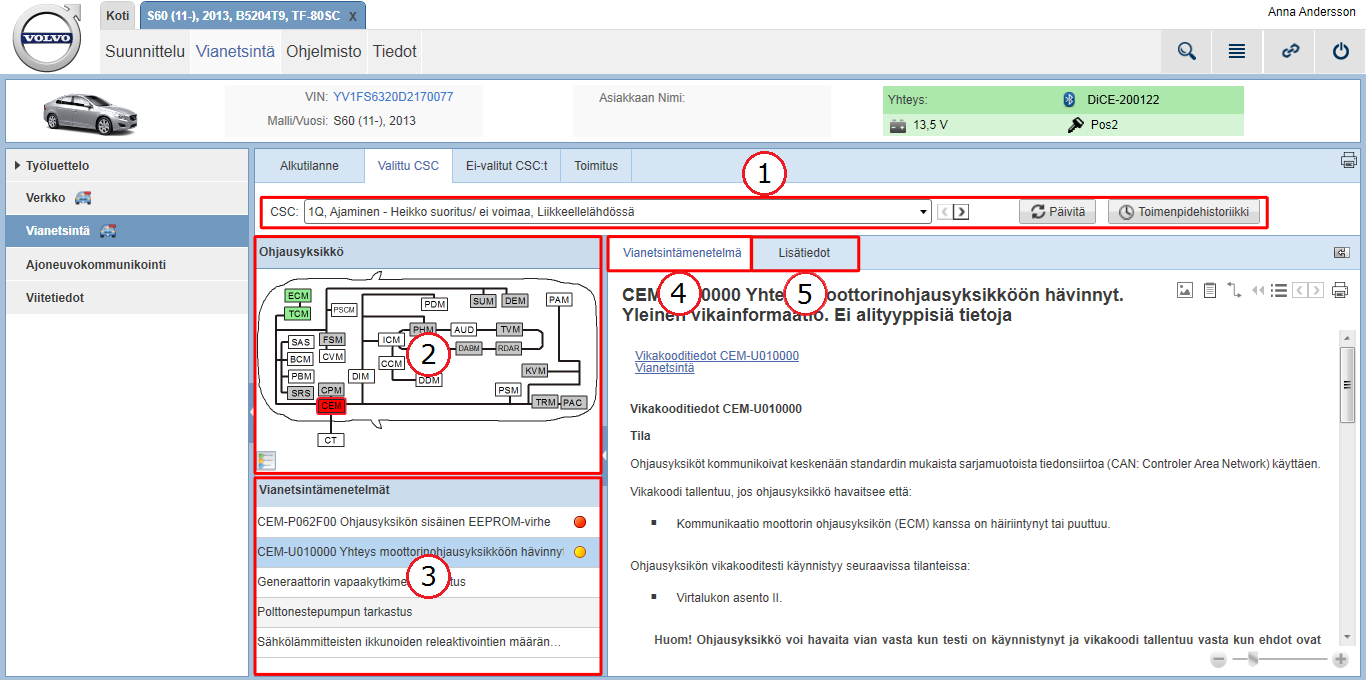

1. Avattava CSC-valikko
Tämä avattava valikko sisältää kaikki CSC:t, jotka löytyvät aktiivisesta työluettelosta. CSC:n täytyy liittyä Vikakoodiin, joka on yhdistetty vianmääritys- tai oirepohjaiseen vianetsintäasiakirjaan.
Kun avattavasta valikosta valitaan CSC, mahdollisesti liittyvät ohjausyksiköt korostetaan Ohjausyksikkö-paneelin auton kuvassa. Katso eri värien selitys alla.
Päivitä
Päivitä sivu -painikkeella. Ponnahdusikkuna kehottaa suorittamaan tiettyjä toimenpiteitä autolla. Tällä varmistetaan, että kaikki ohjausyksiköt pakotetaan uuteen ajojaksoon. Kun nämä toimenpiteet on suoritettu, käynnistä -painiketta napsauttamalla auton uusi lukeminen, joka päivittää tietokentät.
Toimenpidehistoriikki

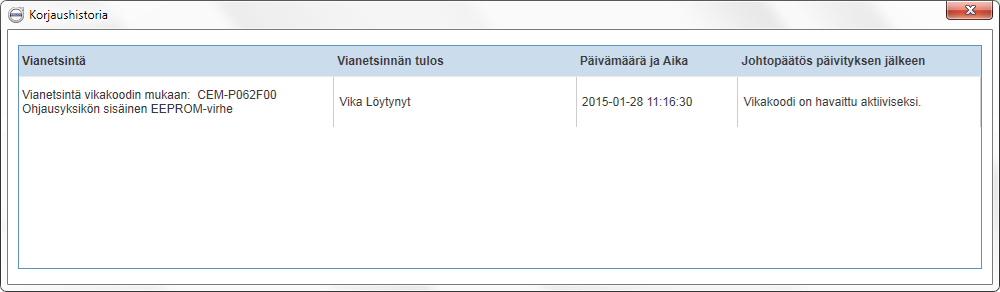

Kun -painiketta napsautetaan, kaikki valitun CSC:n nykyisessä vianetsintäistunnossa suoritetut toimenpiteet näytetään ponnahdusikkunassa.
2. Ohjausyksikkö -paneeli

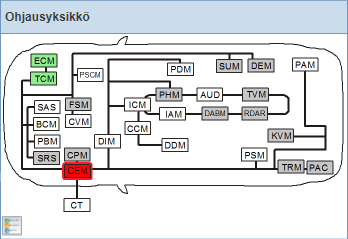

Ohjausyksikkö-paneelissa näytetään graafisessa muodossa valitut CSC:t suhteessa Vikakoodit:hin. Grafiikka näyttää auton verkon ja kaikkien ohjausyksiköiden tilan viimeisimmän lukemisen aikana.
Ohjausyksiköiden väri vaihtelee grafiikassa tilan mukaan:
|
Väri |
Nimitys |
|---|---|
|
Punainen |
Ohjausyksiköllä on suhde valittuun CSC:hen, ja aktiivinen Vikakoodi löytyi. |
|
Keltainen |
Ohjausyksiköllä on suhde valittuun CSC:hen, mutta aktiivista Vikakoodia ei löytynyt. |
|
Vihreä |
Ohjausyksiköllä on suhde valittuun CSC:hen, mutta mitään vikaa ei löytynyt. |
|
Valkoinen |
Ohjausyksikkö ei liity valittuun CSC:hen. |
|
Harmaa |
Ohjausyksikkö ei kuulu auton konfiguraatioon tai se ei vastaa tiedonsiirtoon. Se saattaa kuitenkin olla kyseisessä automallissa. |
Värien selitys saadaan näkyviin napsauttamalla
-kuvaketta.
Huom
3. Vianetsintämenetelmät-paneeli

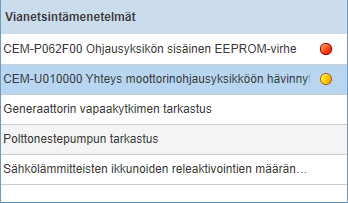

Tässä paneelissa luetellaan kaikki Vikakoodit ja Vikaoireisiin liittyvät testit -asiakirjat, jotka liittyvät valittuun CSC:hen.
Luettelon jokaiselle Vikakoodille näytetään viimeiseen lukemiseen perustava tilailmaisin liikennemerkkimuodossa:
|
Väri |
Nimitys |
|---|---|
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, ja vika löytyi. |
|
|
Vikakooditestiä ei suoritettu nykyisen ajojakson aikana. |
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, eikä vikaa löytynyt. |
|
|
Vikakooditestin tulos ei ole saatavissa. |
Vikakoodit lajitellaan tilan mukaan. Punaisella tilalla on suurempi arvo kuin keltaisella, ja se näytetään ensimmäisenä luettelossa.
Kun valitaan Vikakoodi- tai Vikaoireisiin liittyvät testit -asiakirja, liittyvät vianetsintätiedot ja -menettelyt ovat käytettävissä - ja -välilehdissä. Nämä välilehdet ovat näytön oikealla puolella olevassa paneelissa.
4. Vianetsintämenetelmä -välilehti

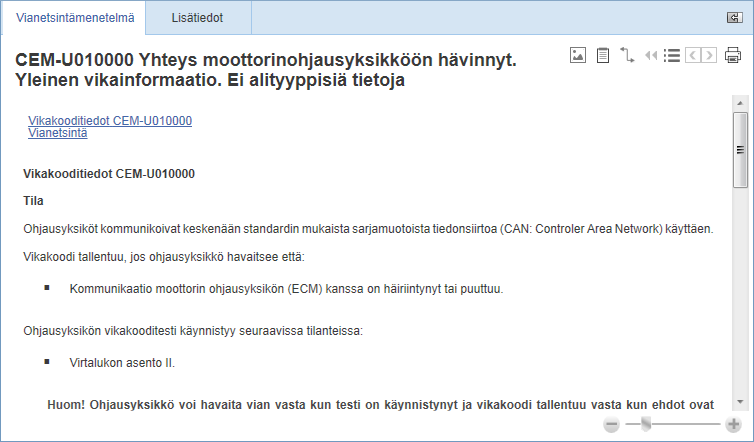

Kun Vianetsintämenetelmät-paneelista valitaan Vikakoodi tai Vikaoireisiin liittyvät testit, asiaankuuluva vianetsintämenettelyn asiakirja näytetään tässä. Vianetsintätiedot näytetään oletusarvoisesti, kun asiakirja avataan. Napsauta asiakirjan ylätunnisteen alapuolella olevaa toista linkkiä, kun haluat avata asiakirjan vianetsintämenettelyosan. Palaa vianetsintätietoihin napsauttamalla asiakirjan ylätunnisteen alapuolella olevaa ensimmäistä linkkiä.
5. Lisätiedot -välilehti

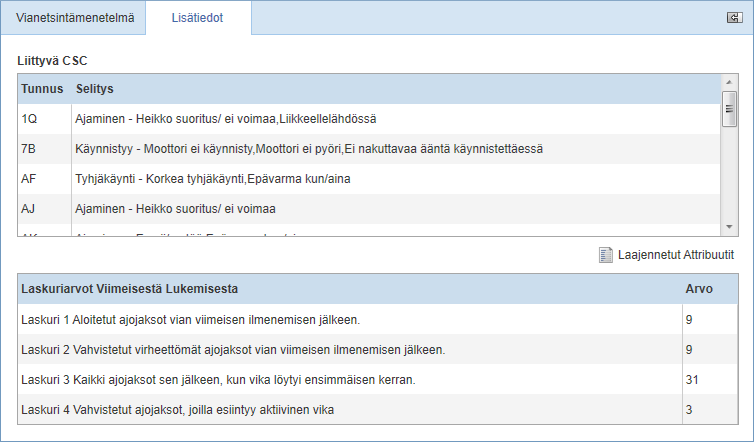

-välilehdessä on lisätietoja Vikakoodi- tai Vikaoireisiin liittyvät testit-asiakirjasta, joka valittiin Vianetsintämenetelmät-paneelista. Taulukoita on kaksi, ja niissä näytetään:
-
Valitun Vikakoodi- tai Vikaoireisiin liittyvät testit-asiakirjan Liittyvä CSC
-
Auton viimeisen lukemisen laskuriarvot.
Kun napsautetaan , valitun Vikakoodin laajennetut tiedot näytetään uudessa ikkunassa. Katso lisätietoja artikkelista Laajennetut Attribuutit.
Huom
Huom
Kun Vikaoireisiin liittyvät testit -asiakirja on valittu Vianetsintämenetelmät-paneelista, Laskuriarvot -taulukko ja -painike eivät ole käytettävissä.
