Kytkentäkaaviot

Kun luokitellusta luettelosta valitaan komponentti, vastaavat kytkentäkaaviot näytetään Kytkentäkaaviot-välilehdessä. Kun komponentti on valittu, se korostetaan kytkentäkaaviossa sen seuraamisen helpottamiseksi. Eräille komponenteille on saatavilla useampi kuin yksi kytkentäkaavio. Tällöin kaikki saatavilla olevat kytkentäkaaviot luetellaan parhaillaan tarkasteltavan kytkentäkaavion alapuolella.

Kytkentäkaavion sisältö suodatetaan automaattisesti nykyisen auton VIN:n perusteella. Huomaa, että kytkentäkaavio voi näyttää erilaiselta auton kokoonpanosta riippuen.

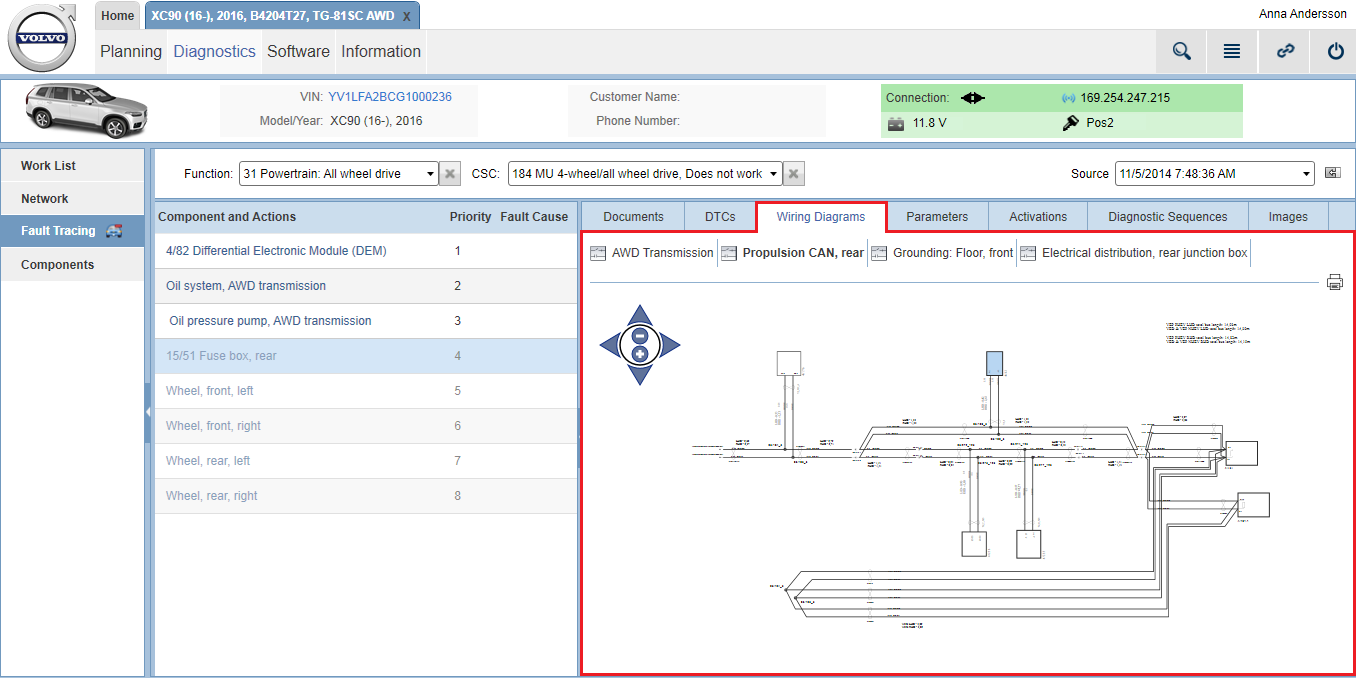

Kohde 109: Kytkentäkaaviot -välilehti

Navigointi ja yleiset toiminnot

Zoomaussäädin sijaitsee kytkentäkaavioiden vasemmassa yläkulmassa, ja sitä käytetään navigointiin. Lähennä ja loitonna käyttämällä zoomaussäätimen +- ja –-painikkeita. Zoomaukseen voi käyttää myös hiiren vierityspyörää. Panoroi kytkentäkaaviota zoomaussäätimen nuolilla tai raahaamalla kaavio haluttuun kohtaan hiirellä.

Kohde 110: Zoomaussäädin

Muut kytkentäkaavioiden kanssa käytettävät yleiset toiminnot selitetään alla olevassa taulukossa.

Toiminnallisuus	Nimitys
Hiiri kohteen päälle	Kun hiirtä pidetään signaalin päällä, signaalin viivanleveys kasvaa sen reitin osoittamiseksi kytkentäkaaviossa. Kun hiirtä pidetään komponentin päällä, komponentin viivanleveys kasvaa ja komponentin nimen sisältävä työkaluvihje tulee esiin.
Tietojen käyttäminen	Voit näyttää lisää vaihtoehtoja ja tietoja napsauttamalla kytkentäkaavion komponentteja ja signaaleita hiiren kakkospainikkeella. Lisätietoja on alla olevassa aliosiossa.
Näytä laajennetussa tilassa	Supista vasemmanpuoliset valikkopaneelit ja näytä kytkentäkaavio laajennetussa tilassa napsauttamalla paneelin oikeassa yläosassa olevaa -kuvaketta. Palaa oletustilaan napsauttamalla -kuvaketta.

Komponentti- ja signaalitoiminnot

Lisätietoja ja -toimintoja saadaan napsauttamalla hiiren kakkospainikkeella kytkentäkaavion eri kohteita, kuten komponentteja, johtimia ja jatkoliittimiä. Lisätietoja on seuraavassa kahdessa artikkelissa:

Symbolin selitys

Alla olevissa taulukoissa esitellään kytkentäkaavioissa yleisesti käytettävät symbolit.

Komponentit

Symboli	Nimitys	Selostus
	Nastan tiedot	Liittimen nimi ja nastan numero näytetään komponentin symbolin sisällä kytketyn johtimen vieressä.
	Liittimen navan erikoismateriaalimerkinnät	Liittimen navan erikoismateriaalit näytetään liittyvän nastan lähellä. Yleensä ne ovat kultaa tai hopeaa, mutta jos merkintää ei ole, navan materiaali on aina tinaa.

Sisäisten komponenttien symbolit

Symboli	Nimitys	Selostus
	Verkon jäsenyys	Komponentit, jotka on yhdistetty tiedonsiirtoverkkoihin, sisältävät näiden verkkojen symbolit, kuten CAN, Flexray ja LIN. Huomaa, että verkon jäsenyyssymboleita ei yleensä näytetä kytkentäkaavioissa, jotka sisältävät vain tietyn tiedonsiirtoverkon tietoja.
	Sulake	Sulakkeet esitetään sisäisinä symboleina komponenteissa.
	Rele	Releet esitetään sisäisinä symboleina komponenteissa.
	Muut sisäiset symbolit ja virtapiirit	Eräissä komponenteissa kuvataan myös niiden sisäinen virtapiiri ja komponentit, kuten kytkimet, moottorit ja lamput.

Johtimet

Nimitys	Selostus
Johtimien värit	Johtimen väri ilmoitetaan johtimessa näkyvällä lyhenteellä. Kaikki lyhenteet esitetään alla.
	BK	Musta
	BU	Sininen
	BN	Ruskea
	GN	Vihreä
	GY	Harmaa
	OG	Oranssi
	PK	Pinkki
	RD	Punainen
	VT	Violetti
	WH	Valkoinen
	YE	Keltainen
	SCRN tai SCREEN	Suojattu
Johtimen poikkipinta-ala	Poikkipinta-ala ilmoitetaan jokaisessa johtimessa värin vieressä. Poikkipinta-ala ilmoitetaan millimetreinä.
Signaalityyppi	Johtimen viivan väri osoittaa johtimen signaalityypin. Esimerkiksi jatkuva 12 V:n syöttö osoitetaan punaisella viivan värillä.
Katkennut johdin.	Katkoviivalla osoitetaan johdin, joka erittäin todennäköisesti aiheuttaa ongelman.
Kiertynyt	Kiertyneet johtimet osoitetaan 8-symbolilla, joka on yhteen kiertyneiden johtimien päällä.
Monijohdin	Monijohdinkaapeleissa on useita johtimia, ja ne ovat yleensä koaksiaalikaapeleita tai suojattuja johtimia. Suoja näytetään johtimena, jonka värinä on SCRN tai SCREEN. Symboli osoittaa, että monijohdin verhoaa suojuksen sekä muut suojatut johtimet.
Kierretty monijohdin	Kierretyt monijohtimet, ovat kaapeleita, joissa on useita yhteenkierrettyjä johtimia, jotka on suojattu. Suoja näytetään johtimena, jonka värinä on SCRN tai SCREEN. Symboli on monijohdinsymbolin ja kiertynyt-symbolin yhdistelmä.
Haaroituskohta	Haaroituskohdat esitetään seuraavalla symbolilla ja liittyvällä haaroituskohdan tunnuksella, jonka alussa on yleensä `93`.
Viite	Viitteitä käytetään, kun johdin jatkuu toisessa kytkentäkaaviossa.

Maadoituspisteet

Symboli	Nimitys	Selostus
	Yksittäisen liitännän maadoituspiste.	Yksittäisen liitännän maadoituspisteet osoitetaan yksittäisellä maadoitussymbolilla ja maadoitustunnuksella, kuten `31/117`.
	Moniliitäntämaadoitus	Moniliitäntämaadoitus osoitetaan maadoitussymbolilla, jossa on useita liitäntöjä, ja maadoitustunnuksella.
	Kotelon maadoitus	Kotelon maadoitus osoitetaan komponenttiin kytkettynä mutta ilman maadoitustunnusta.

Jatkoliittimet

Symboli	Nimitys	Selostus
	Jatkoliitin	Jatkoliitimet esitetään yhdessä jatkotunnuksen ja liittimen nastan numeron kanssa.
	Jatkoliittimen navan erikoismateriaalimerkinnät	Jatkoliittimen navan erikoismateriaalit näytetään liittyvän nastan lähellä. Yleensä ne ovat kultaa tai hopeaa, mutta jos merkintää ei ole, navan materiaali on aina tinaa.
