การแปลความหมายพารามิเตอร์ การปรับเทียบ

คำอธิบายด้านล่างจะแสดงสองครั้ง เนื่องจากตัวนับข้อบกพร่องทำงานแตกต่างกันไปตามประเภทของ DTC ที่กำลังตรวจติดตาม ดูข้อมูลเพิ่มเติมในบทความ การแปลความหมายข้อมูลใน มุมมองกราฟ

ขีดจำกัด DTC ที่ยังไม่ได้รับการยืนยันคือ +127

คำอธิบายด้านล่างจะใช้ได้ก็ต่อเมื่อขีดจำกัดข้อบกพร่องที่ ยังไม่ได้รับการยืนยัน และขีดจำกัดข้อบกพร่องที่ ล้มเหลว เท่ากัน กล่าวคือ +127 โปรดดูรายละเอียดเพิ่มเติมเกี่ยวกับ ตัวนับข้อบกพร่อง ในบทความ การแปลความหมาย ตัวนับข้อบกพร่อง

คำอธิบายรูปภาพ (หมายเลข 1-4)

รูป หมายเลข	คำอธิบาย
1	ขีดจำกัดข้อบกพร่องที่ได้รับการยืนยันแล้ว
2	ขีดจำกัดข้อบกพร่องที่ล้มเหลว
3	ขีดจำกัดข้อบกพร่องที่ผ่านแล้ว
4	ขีดจำกัดข้อบกพร่องที่มีมานานแล้ว

พารามิเตอร์การปรับเทียบในรูป (หมายเลข 1 และ 4)

พารามิเตอร์การปรับเทียบ	คำอธิบาย
ขีดจำกัดข้อบกพร่องที่ได้รับการยืนยันแล้ว	จำนวนรอบการทำงานติดต่อกันของโมดูลควบคุมที่ตัวนับข้อบกพร่องมีค่าถึงขีดจำกัดข้อบกพร่องที่ ล้มเหลว (อย่างน้อยหนึ่งครั้ง) จนกว่า DTC จะได้รับการยืนยัน โปรดดูรูปที่ 1
การยับยั้งล้มเหลว	ไม่เกี่ยวข้อง
ขีดจำกัดข้อบกพร่องที่ยังไม่ได้รับการยืนยัน	ไม่เกี่ยวข้อง
ขีดจำกัดข้อบกพร่องที่คงอยู่มานาน	จำนวนรอบการทำงานติดต่อกันของโมดูลควบคุมที่ตัวนับข้อบกพร่องมีค่าถึงขีดจำกัดข้อบกพร่องที่ ผ่านแล้ว (อย่างน้อยหนึ่งครั้ง) และไม่เคยมีค่าถึงขีดจำกัดข้อบกพร่องที่ ล้มเหลว จนกว่า DTC จะเป็นแบบคงอยู่มานาน โปรดดูรูปที่ 4
เพิ่มขึ้น	ไม่เกี่ยวข้อง
ลดลง	ไม่เกี่ยวข้อง

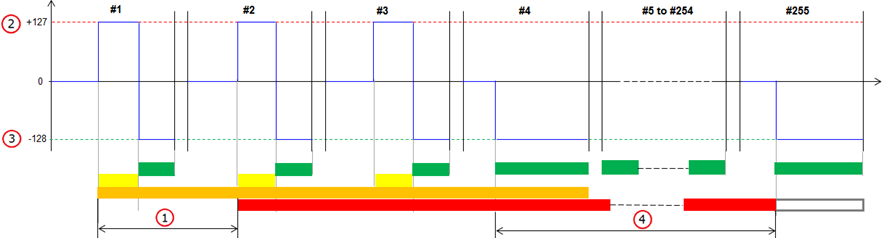

รูป 412: ภาพประกอบแสดงตัวอย่างของพารามิเตอร์ การปรับเทียบ

คำอธิบายสี

สี	คำอธิบาย
	ยืนยันแล้ว
	กำลังรอพิจารณา
	ล้มเหลว
	ผ่านแล้ว
	มีมานานแล้ว

#1 - #255 ในรูปจะหมายถึงรอบการทำงานของโมดูลควบคุม

ขีดจำกัด DTC ที่ยังไม่ได้รับการยืนยันน้อยกว่า +127

คำอธิบายด้านล่างจะใช้ได้ก็ต่อเมื่อขีดจำกัดข้อบกพร่องที่ ยังไม่ได้รับการยืนยัน น้อยกว่าขีดจำกัดข้อบกพร่องที่ ล้มเหลว กล่าวคือน้อยกว่า +127 โปรดดูรายละเอียดเพิ่มเติมเกี่ยวกับ ตัวนับข้อบกพร่อง ในบทความ การแปลความหมาย ตัวนับข้อบกพร่อง

คำอธิบายรูปภาพ (หมายเลข 1-8)

รูป หมายเลข	คำอธิบาย
1	ขีดจำกัดข้อบกพร่องที่ได้รับการยืนยันแล้ว
2	ขีดจำกัดข้อบกพร่องที่ล้มเหลว
3	ขีดจำกัดข้อบกพร่องที่ยังไม่ได้รับการยืนยัน
4	ขีดจำกัดข้อบกพร่องที่มีมานานแล้ว
5	เพิ่มขึ้น
6	ลดลง
7	ขีดจำกัดข้อบกพร่องที่ผ่านแล้ว
8	ขีดจำกัดข้อบกพร่องที่มีมานานแล้ว

พารามิเตอร์การปรับเทียบในรูป (หมายเลข 1-6)

พารามิเตอร์การปรับเทียบ	คำอธิบาย
ขีดจำกัดข้อบกพร่องที่ได้รับการยืนยันแล้ว	จำนวนรอบการทำงานติดต่อกันของโมดูลควบคุมที่ตัวนับข้อบกพร่องมีค่าถึงขีดจำกัดข้อบกพร่องที่ ล้มเหลว (อย่างน้อยหนึ่งครั้ง) จนกว่า DTC จะได้รับการยืนยัน โปรดดูรูปที่ 1
การยับยั้งล้มเหลว	หากขีดจำกัดข้อบกพร่องที่ ล้มเหลว ถูกยับยั้ง ค่าสูงสุดที่ตัวนับการตรวจพบข้อบกพร่องสามารถไปถึงจะมีค่าน้อยกว่า +127 ในกรณีดังกล่าว การทดสอบอาจไม่ได้ล้มเหลว โปรดดูรูปที่ 2
ขีดจำกัดข้อบกพร่องที่ยังไม่ได้รับการยืนยัน	จำนวนครั้งที่ติดต่อกันที่การทดสอบตรวจพบข้อบกพร่อง และตัวนับข้อบกพร่องเพิ่มขึ้นจนกระทั่ง DTC ยังไม่ได้รับการยืนยัน โปรดดูรูปที่ 3
ขีดจำกัดข้อบกพร่องที่คงอยู่มานาน	จำนวนรอบการทำงานติดต่อกันของโมดูลควบคุมที่ตัวนับข้อบกพร่องมีค่าถึงขีดจำกัดข้อบกพร่องที่ ผ่านแล้ว (อย่างน้อยหนึ่งครั้ง) และไม่เคยมีค่าถึงขีดจำกัดข้อบกพร่องที่ ล้มเหลว จนกว่า DTC จะเป็นแบบคงอยู่มานาน โปรดดูรูปที่ 4
เพิ่มขึ้น	ค่าที่เพิ่มขึ้น (ในช่วง 1 ถึง 127) ที่ตัวนับการตรวจพบข้อบกพร่องได้รับในแต่ละครั้งที่การทดสอบตรวจพบข้อบกพร่อง โปรดดูรูปที่ 5
ลดลง	ค่าที่ลดขึ้น (ในช่วง 1 ถึง 128) ที่ตัวนับการตรวจพบข้อบกพร่องได้รับในแต่ละครั้งที่การทดสอบตรวจไม่พบข้อบกพร่อง โปรดดูรูปที่ 6

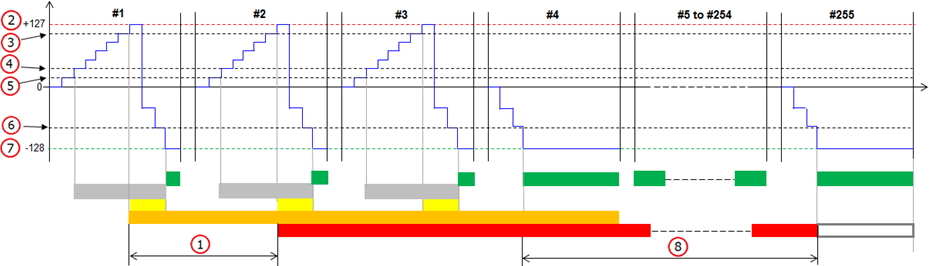

รูป 413: ภาพประกอบแสดงตัวอย่างของพารามิเตอร์ การปรับเทียบ

คำอธิบายสี

สี	คำอธิบาย
	ยืนยันแล้ว
	กำลังรอพิจารณา
	ล้มเหลว
	ผ่านแล้ว
	มีมานานแล้ว

#1 - #255 ในรูปจะหมายถึงรอบการทำงานของโมดูลควบคุม
