Просмотр графика

Просмотр графика - это расширенный набор инструментов, который может использоваться для надежной и быстрой локализации и идентификации неисправностей.

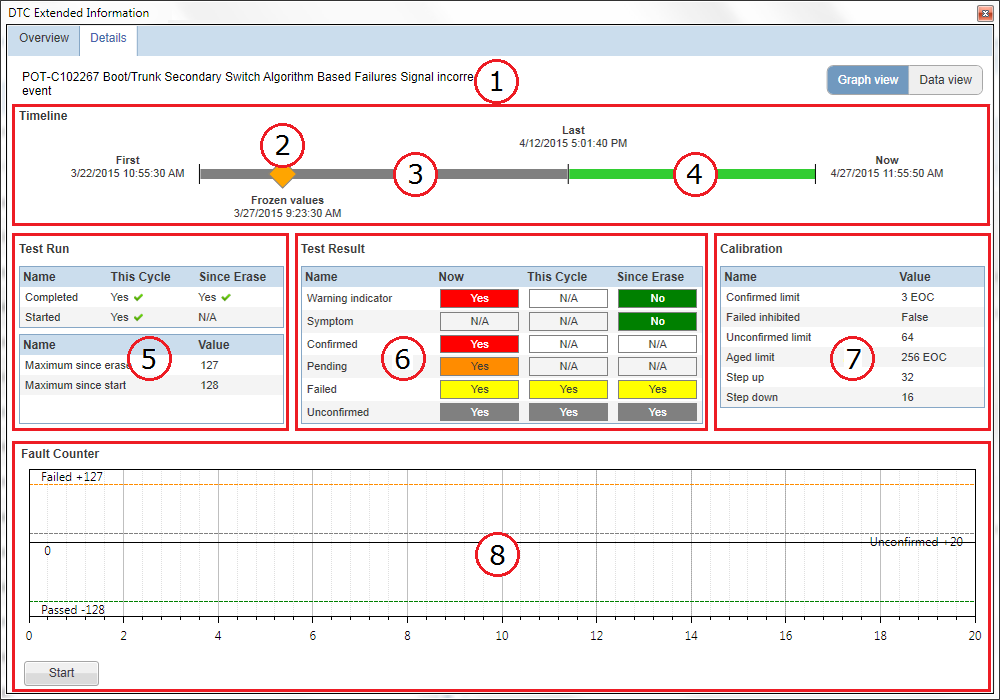

Рис. 158: Просмотр графика

Чтобы начать наблюдение значений в реальном времени, щелкните кнопку Пуск в нижней левой части окна. При этом начнется непрерывное считывание данных DTC из автомобиля и обновление индикаторов Выполнение проверки и Результат проверки, а также Счетчик неисправностей. Повторно щелкните кнопку, чтобы остановить наблюдение.

1. Линия времени

Примечание

Следующие части Линия времени можно щелкнуть мышью.

Серая или желтая линия между Первый и Последний. Щелчком этой линии откроется всплывающее окно с результатами с Первый по Последний.
Значок зафиксированных значений (⃟). Щелчком этого значка открывается всплывающее окно Зафиксированные величины.
Зеленая линия между Последний и Сейчас. Щелчком этой линии откроется всплывающее окно с результатами с Последний по Сейчас.

Дополнительную информацию о всплывающих окнах см. в описании ниже.

Используя Линия времени, можно получить следующую информацию:

Уровень интенсивности неисправности.
Количество рабочих циклов модуля управления с момента последнего обнаружения неисправности проверкой DTC.
Значения, которые были зафиксированы как наихудшие в момент обнаружения неисправности проверкой DTC.

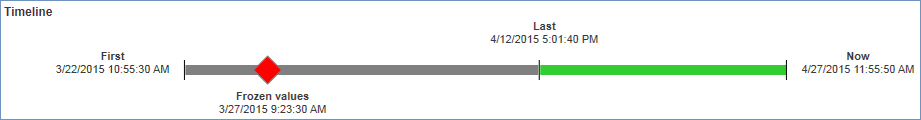

Рис. 159: Линия времени

Отметки времени

Отметки времени на Линия времени показывают, когда была обнаружена неисправность и зафиксированы значения.

Отметка времени	Наименование
Первый	Показывает первое появление неисправности, обнаруженной проверкой DTC.
Последний	Показывает последнее появление неисправности, обнаруженной проверкой DTC.
Зафиксированные величины	Показывает время, когда были зафиксированы значения.
Сейчас	Показывает время последнего считывания данных DTC из автомобиля.

Примечание

Дополнительные указания по интерпретации данных см. в разделе Пояснения по Линия времени.

2. Зафиксированные величины

Щелчком значка зафиксированных значений (⃟) на линии времени открывается всплывающее окно со списком зафиксированных значений. Чтобы просмотреть подробные сведения о зафиксированных значениях, раскройте описание параметра щелчком кнопок . Зафиксированные значения могут использоваться для идентификации рабочего состояния автомобиля и условий окружающей среды, когда неисправность была обнаружена в последний раз проверкой DTC в наихудшей форме (т.е. была обнаружена как неподтвержденная, неудачная или подтвержденная). Если неисправность отсутствует и не обнаруживается проверкой DTC, она должна проявиться снова, когда повторятся рабочее состояние автомобиля и условия окружающей среды. Если неисправность проявится снова, поиск неисправности будет намного проще.

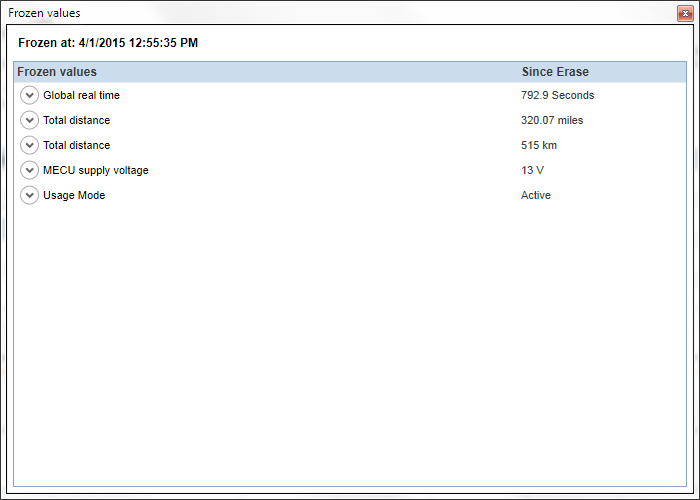

Рис. 160: Всплывающее Окно Зафиксированные величины

Значок зафиксированных значений (⃟) на линии времени может иметь следующие три цвета, указывающих на статус DTC, когда значения были зафиксированы:

Цветовое обозначение	Статус	Наименование
	Подтверждено	Продолжительная неисправность, многократно обнаруженная проверкой DTC на автомобиле.
	Неудачные	Продолжительная неисправность, один раз обнаруженная проверкой DTC на автомобиле.
	Не подтверждено	Кратковременная неисправность, обнаруженная проверкой DTC на автомобиле.

Примечание

Дополнительные указания по интерпретации данных см. в разделе Пояснения по Зафиксированные величины.

Сохраняются только самые последние зафиксированные значения. Делается выборка данных значений параметров, которая сохраняется каждый раз, когда DTC остается неподтвержденным до тех пор, пока проверка не даст отрицательный результат, а затем каждый раз, когда проверка дает отрицательный результат до тех пор, пока DTC не будет подтвержден. После того как DTC будет подтвержден и до удаления кодов DTC выборки данных значений параметров больше выполняться не будут.

3. Результаты Проверки с Первый по Последний

Левая часть линии времени, между отметками времени Первый и Последний, может иметь один из следующих цветов. Цвета показывают статус DTC, когда были установлены отметки времени и когда было рассчитано количество рабочих циклов модуля управления, которое отображается на индикаторе Результат проверки:

Цветовое обозначение	Статус	Наименование
	Неудачные	Продолжительная неисправность, один раз обнаруженная проверкой DTC на автомобиле.
	Не подтверждено	Кратковременная неисправность, обнаруженная проверкой DTC на автомобиле.

Щелчком этой части линии времени открывается всплывающее окно, содержащее график результатов проверки. В этом всплывающем окне показывается количество рабочих циклов модуля управления, которые были выполнены между отметками времени Первый и Последний, и как были распределены результаты между этими отметками времени.

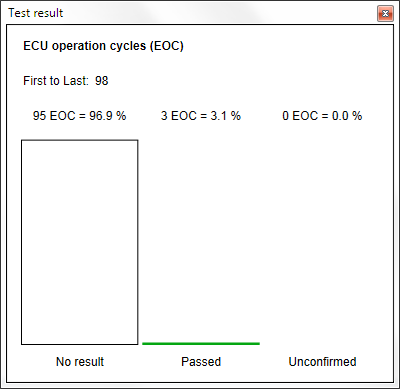

Рис. 161: Всплывающее Окно С Первого по Последний Результат проверки

Примечание

Дополнительные указания по интерпретации данных см. в разделе Интерпретация Результатов Проверки с Первый по Последний..

4. Результаты Проверки с Последний по Сейчас

Правая часть линии времени, между отметками времени Последний и Сейчас всегда зеленая. Щелчком этой части линии времени открывается всплывающее окно, содержащее график результатов проверки.

В этом всплывающем окне показывается количество рабочих циклов модуля управления, которые были выполнены между отметками времени Последний и Сейчас, и как были распределены результаты между этими отметками времени.

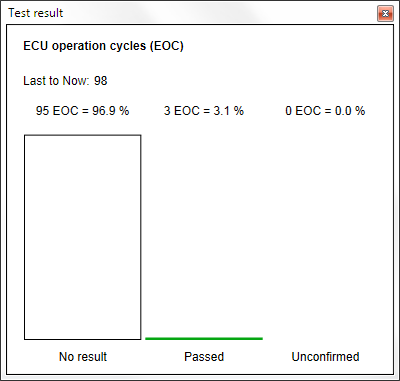

Рис. 162: Всплывающее Окно С Последнего до Нынешнего Результат проверки

Примечание

Дополнительные указания по интерпретации данных см. в разделе Интерпретация Результатов Проверки с Последний по Сейчас..

5. Индикатор Выполнение проверки

На индикаторе Выполнение проверки можно проверить, была ли проверка начата и завершена. Значения представляются для текущего рабочего цикла модуля управления и для всех рабочих циклов модуля управления с момента последнего удаления DTC. На индикаторе Выполнение проверки можно также видеть максимальное значение, которого достигал счетчик неисправностей после начала непрерывного считывания данных DTC с автомобиля и после удаления DTC.

Рис. 163: Индикатор Выполнение проверки

Примечание

Если проверка не запускается, убедитесь в том, что выполнены условия выполнения проверки.

Путем проверки индикатора Выполнение проверки можно получить следующую информацию:

Имя	Статус/значение	Наименование
Выполнено	Да	Проверка выполнена.
Выполнено	Нет	Проверка не выполнена.
Запущено	Да	Условия выполнения проверки выполнены
Запущено	Нет	Условия выполнения проверки не выполнены
Максимум после удаления	1-127	Максимальное значение счетчика неисправностей с момента удаления кодов DTC.
Максимум с начала	1-127	Максимальное значение счетчика неисправностей с момента начала непрерывного считывания и обновлений значений счетчика неисправностей и т.д.

Примечание

Дополнительные указания по интерпретации данных см. в разделе Пояснения по Индикатору Выполнение проверки.

6. Индикатор Результат проверки

На индикаторе Результат проверки можно видеть результаты проверки для разных статусов в трех разных периодах времени.

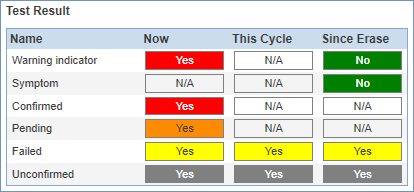

Рис. 164: Индикатор Результат проверки

Столбцы отображают результаты проверки для следующих трех периодов времени:

Период времени	Наименование
Сейчас	Этот столбец содержит значения в реальном времени из непрерывного считывания, которое начинается щелчка кнопки Пуск под Счетчик неисправностей.
Этот цикл	В этом столбце отображаются значения из текущего рабочего цикла модуля управления. Рабочий цикл начинается, когда на модуль управления подается питание, и он начинает работать, и заканчивается, когда модуль управления прекращает работать, и его питание отключается.
После удаления	В этом столбце отображаются значения после последнего удаления кодов DTC.

Показываются результаты проверки для следующих статусов.

Статус	Цветовое обозначение	Наименование
Индикатор предупреждения		Обнаруженная неисправность вызывает выдачу предупреждения клиенту, например, "Предупреждение" или "Требуется техобслуживание".
Симптомы		Обнаруженная неисправность вызвала проявление признака неисправности для клиента.
Подтверждено		Продолжительная неисправность, многократно обнаруженная проверкой DTC на автомобиле.
Ожидается		Продолжительная неисправность, один или несколько раз обнаруженная проверкой DTC на автомобиле.
Неудачные		Продолжительная неисправность, один раз обнаруженная проверкой DTC на автомобиле.
Не подтверждено		Кратковременная неисправность, обнаруженная проверкой DTC на автомобиле.

Выделенные зеленым цветом результаты проверки указывают на то, что проверка выполнена без обнаружения каких-либо неисправностей.

Чем больше результатов проверки отмечено Да, тем выше вероятность того, что неисправность (указанная кодом DTC) существует и присутствует. В таком случае неисправность наиболее вероятно вызывает продолжительный признак, который настолько серьезный, что клиент посетит СТО, чтобы устранить неисправность. Вероятность того, что поиск неисправности будет успешным (т.е. неисправность будет найдена) в таких случаях высока.

Примечание

Дополнительные указания по интерпретации данных см. в разделе Пояснения по Индикатору Результат проверки.

7. Панель Параметров Калибровка

На панели параметров Калибровка отображаются установленные параметры для DTC. Эти данные получаются из центральной системы Volvo.

Рис. 165: Панель Калибровка

Примечание

Дополнительные указания по интерпретации данных см. в разделе Пояснение по Параметрам Калибровка.

8. Счетчик неисправностей

Счетчик неисправностей - это самая центральная часть Просмотр графика, в которой на графике отображаются значения текущего DTC (зарегистрированные проверкой DTC на автомобиле). По графику можно видеть, достигнуты ли в данный момент максимальные значения или иные пределы, чтобы сделать заключение о характере неисправности и степени ее тяжести. Счетчик неисправностей увеличивает значение на шаг или скачком каждый раз, когда проверка обнаруживает неисправность. Счетчик неисправностей уменьшает значение на шаг или скачком каждый раз, когда проверка пытается обнаружить неисправность, но не обнаруживает ее.

Примечание

Счетчик неисправностей ведет себя по-разному в зависимости от того, какого типа DTC наблюдается в данный момент. См. Интерпретация Информации на Просмотр графика.

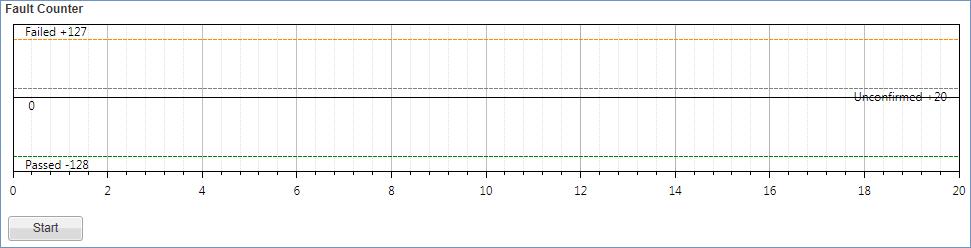

Рис. 166: Счетчик неисправностей

Чтобы начать наблюдение за значениями счетчика неисправностей, щелкните кнопку Пуск. При этом начнется непрерывное считывание, и данные о DTC будут отображаться в реальном времени. Повторно щелкните кнопку, чтобы остановить наблюдение.

Примечание

Если проверка не запускается, убедитесь в том, что выполнены условия выполнения проверки.

Когда проверка запущена и выполняется, попытайтесь воспроизвести окружающие и рабочие условия, в которых находился автомобиль в момент возникновения неисправности. Попытайтесь также воспроизвести неисправность, например, покачивая провода на компоненте или встряхивая сам компонент. Если вам удастся воспроизвести неисправность, счетчик неисправностей, как указано выше, увеличится на шаг или скачком, показывая, что неисправность активна. Результаты проверки также показывают, когда достигается предел неисправности (Неудачные и Подтвержденные).

Примечание

Дополнительные указания по интерпретации данных см. в разделе Пояснения по Счетчик неисправностей.
