Примечание
Установка и сброс критериев применяется к строке Этот цикл на индикаторе Выполнение проверки.
Приведенное ниже описание представлено дважды, так как счетчик неисправностей функционирует по-разному - в зависимости от типа DTC, который наблюдается. Дополнительную информацию см. в разделе Интерпретация Информации на Просмотр графика.

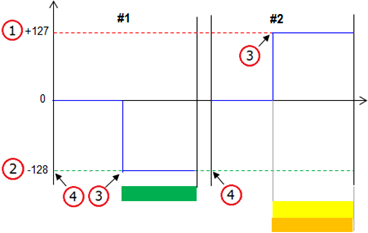

Предел Неподтвержденного DTC Составляет +127
Следующее описание применимо, когда предел Неподтвержденные и предел Неудачные одинаковы, например, +127. См. в статье Пояснения по Счетчик неисправностей дополнительные сведения о Счетчик неисправностей.
Примечание
Описание Рисунка (номер 3-4)
|
Имя |
Наименование |
Неисправность |
Симптомы |
Поиск неисправностей |
|
|---|---|---|---|---|---|
|
Установка критериев |
Сброс критериев |
||||
|
Проверка выполнена в этом рабочем цикле модуля управления. |
Счетчик неисправностей достигает предела Неудачные или предела Прошедшие. См. рис. 3. |
Начался новый рабочий цикл модуля управления. См. рис. 4. |
Нет данных |
Нет данных |
Нет данных |
|
Проверка началась в этом рабочем цикле модуля управления. |
Условия выполнения проверки выполнены. См. рис. 3. |
Начался новый рабочий цикл модуля управления. См. рис. 4. |
Нет данных |
Нет данных |
Нет данных |
#1 - #2 на рисунке представляют рабочие циклы модуля управления.

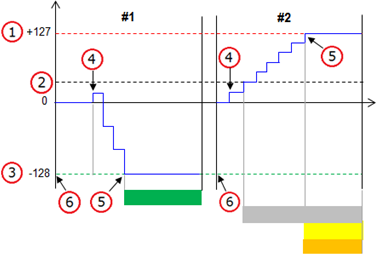

Предел Неподтвержденного DTC Меньше +127
Следующее описание применимо, когда предел Неподтвержденные меньше предела Неудачные, т.е., меньше +127. См. в статье Пояснения по Счетчик неисправностей дополнительные сведения о Счетчик неисправностей.
Примечание
Примечание
Установка и сброс критериев применяется к строке Этот цикл на индикаторе Выполнение проверки.
Описание Рисунка (номер 1-3)
|
Рис. № |
Наименование |
|---|---|
|
1 |
Предел неудачных |
|
2 |
Предел неподтвержденных |
|
3 |
Предел прошедших |
Описание Рисунка (номер 4-6)
|
Имя |
Наименование |
Неисправность |
Симптомы |
Поиск неисправностей |
|
|---|---|---|---|---|---|
|
Установка критериев |
Сброс критериев |
||||
|
Проверка выполнена в этом рабочем цикле модуля управления. |
Счетчик неисправностей достигает предела Неудачные или предела Прошедшие. См. рис. 5. |
Начался новый рабочий цикл модуля управления. См. рис. 6. |
Нет данных |
Нет данных |
Нет данных |
|
Проверка началась в этом рабочем цикле модуля управления. |
Условия выполнения проверки выполнены. См. рис. 4. |
Начался новый рабочий цикл модуля управления. См. рис. 6. |
Нет данных |
Нет данных |
Нет данных |
#1 - #2 на рисунке представляют рабочие циклы модуля управления.
