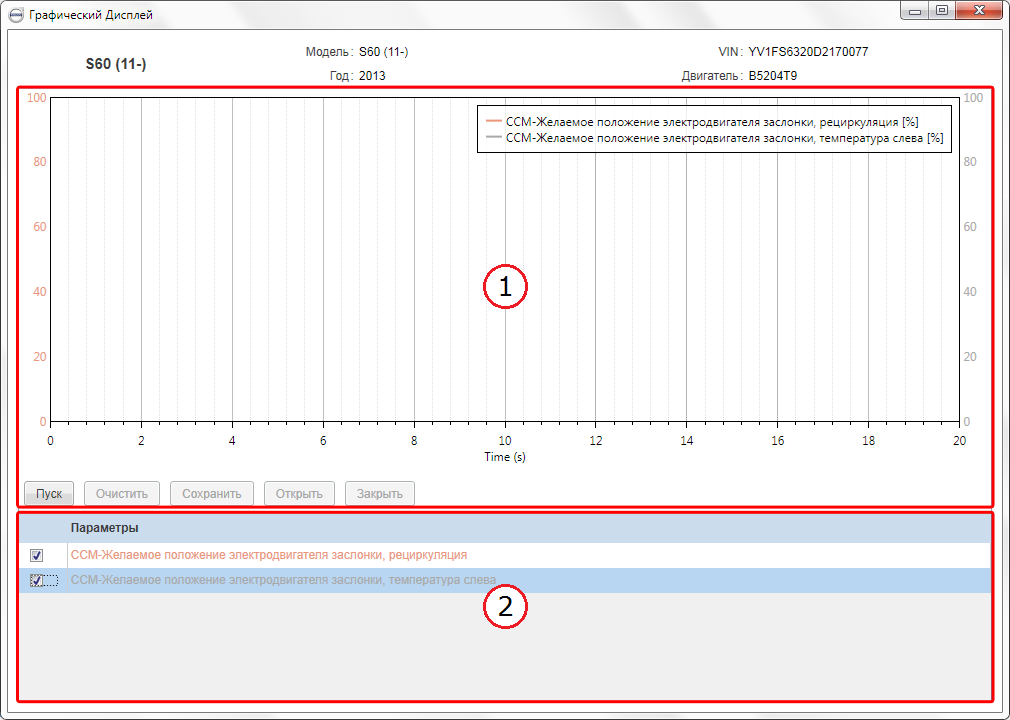

Функция Графический Дисплей отображает график изменения значения параметра во времени. В верхней части окна представляется информация об автомобиле, чтобы можно было просто идентифицировать, параметры какого автомобиля отображаются на графике.
В следующих подразделах приведены пояснения к каждой области окна.
1. График и кнопки действий
На графике отображается изменение значений выбранных параметров во времени. Можно увеличивать или уменьшать масштаб графика с помощью колесика прокрутки на мышке. Параметры для отображения выбираются из списка параметров в нижней части окна.
По оси X графика отображается время, а по оси Y - выбранные параметры. Каждому выбранному параметру присваивается отдельный цвет.
Под графиком располагаются кнопки следующих действий:
|
Кнопка |
Наименование |
|---|---|
|
/ |
Название этой кнопки изменяется после ее щелчка. Щелкните, чтобы начать отображение значений выбранного параметра на графике. Повторно щелкните кнопку, чтобы остановить. |
|
|
Очистить график. |
|
|
Сохранить график как файл |
|
|
Открыть сохраненный ранее график (файл |
|
|
Закрыть открытый график (файл |
2. Список параметров
В этом списке можно выбирать параметры для отображения на графике. Этот список заполняется элементами, выбранными на странице Параметры. Одновременно могут отображаться от одного до пяти параметров от одного и того же или от разных модулей управления.
Значок
отображается, если автомобиль не передает информацию по выбранному параметру. В таком случае параметр не может быть отображен
на графике. Если возникает такая проблема, отправьте Отчет об ошибке.
