Примечание
Схема используется только для наглядности. Невозможно изменить список Коды DTC на панели Диагностические Коды Неисправности (DTC) щелчком модуля управления на схеме.
На вкладке содержится полный список всех Коды DTC на автомобиле. Эта информация основана на данных последнего считывания автомобиля. Для каждого DTC в списке доступны документы по соответствующим процедурам поиска неисправности и их связи с CSC.
В следующих подразделах приведены пояснения к каждой области страницы.
1. Панель Модуль Управления
На панели Модуль Управления отражается схема сети автомобиля с состоянием всех модулей управления при последнем считывании.
Цвет модулей управления на схеме изменяется в зависимости от их состояния:
|
Цвет |
Описание |
|---|---|
|
Красный |
Активный DTC, обнаруженный в модуле управления. |
|
Желтый |
Неактивный DTC, обнаруженный в модуле управления. |
|
Зеленый |
В модуле управления DTC не обнаружены. |
|
Серый |
Модуль управления не является частью конфигурации этого автомобиля или не реагирует на коммуникацию. |
Пояснение по цветам выводится щелчком значка
.
Примечание

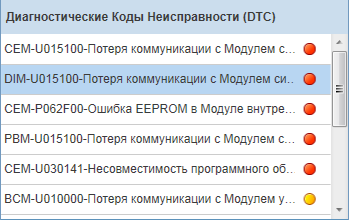

2. Панель Диагностические Коды Неисправности (DTC)
На этой панели перечислены все DTC, обнаруженные в модулях управления.
Для каждого DTC в списке отображается статус согласно последнему считыванию в формате "дорожного знака":
|
Цвет |
Описание |
|---|---|
|
|
Проверка DTC выполнена минимум один раз в текущем рабочем цикле, и обнаружена неисправность. |
|
|
Проверка DTC не выполнена во время текущего рабочего цикла. |
|
|
Проверка DTC выполнена минимум один раз в текущем рабочем цикле, и неисправности не обнаружены. |
|
|
Результаты проверки DTC не доступны. |
Коды DTC упорядочены по состоянию. Красный статус имеет более высокое значение, чем желтый, и показывается в списке первым.
При выборе DTC на вкладках и на панели с правой стороны экрана отображаются соответствующие сведения и процедуры поиска неисправности.
3. Закладка Процедура Поиска Неисправности
При выборе DTC на панели Диагностические Коды Неисправности (DTC) здесь отображается связанный с процедурой поиска неисправности документ. Когда открывается этот документ, по умолчанию отображается информация DTC. Щелкните вторую ссылку под заголовком документа, чтобы открыть часть документа по процедуре поиска неисправности. Используйте первую ссылку под заголовком документа, чтобы вернуться к информации DTC.
4. Закладка Дополнительная Информация
На вкладке находится дополнительная информация по DTC, выбранному на панели Диагностические Коды Неисправности (DTC). Имеется две таблицы. В этих таблицах можно видеть следующее:
-
Связанные коды CSC для выбранного DTC.
-
Значения счетчиков при последнем считывании автомобиля.
При щелчке в новом окне отображается подробная информация по выбранному DTC. Дополнительную информацию см. в разделе Расширенные Характеристики.
