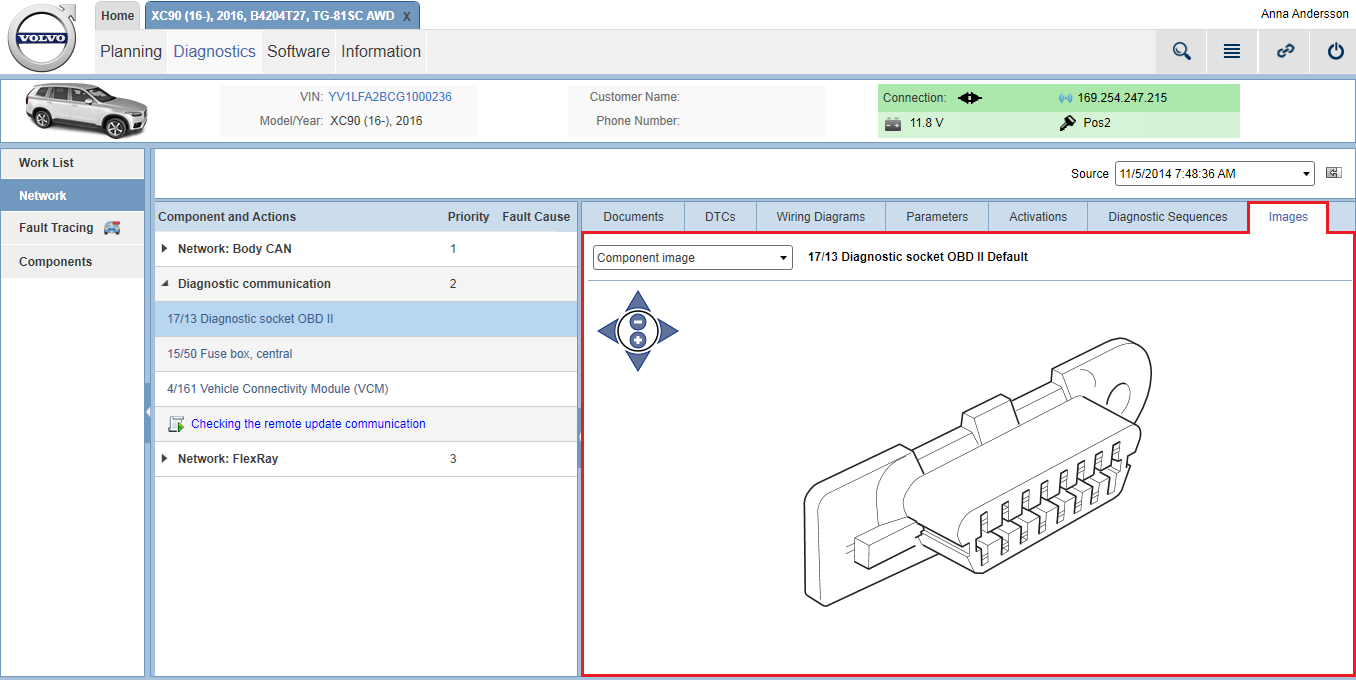

На вкладке можно видеть все изображения, связанные с компонентом, который был выбран в упорядоченном списке.
В раскрывающемся списке в верхней левой части панели можно выбрать изображения следующих типов:
-
Изображения Компонента
-
Изображения расположения
-
Схемы назначения выводов
-
Схемы расположения (доступны только для блоков реле и предохранителей)
Масштабирование и прокрутка
Для изменения масштаба изображения служат кнопки + и - на ползунке масштабирования, расположенном в верхнем левом углу изображения. Можно также изменять масштаб изображения с помощью колеса прокрутки мыши. Прокручивайте изображение стрелками на ползунке масштабирования или перетаскивайте его в нужное положение с помощью мыши.
