Примечание
Страница заблокирована до тех пор, пока не будет выполнено считывание автомобиля. Дополнительную информацию см. в разделе Соединенные Автомобили.
Чтобы успешно выполнить поиск неисправности, важно, чтобы все модули управления на автомобиле были соединены и отвечали на запросы VIDA. Когда выполняется считывание автомобиля, некоторые модули управления могут не отвечать. В таком случае необходимо устранить проблемы с этими модулями управления перед тем, как продолжить работу по поиску имеющейся неисправности.
Страница Сеть поможет вам идентифицировать проблемы с сетью на автомобиле. Это могут быть такие проблемы, как например, нарушение соединения или неисправность самого оборудования.
Эта страница разделена на четыре основные области:
Примечание
1. Панель Модуль Управления

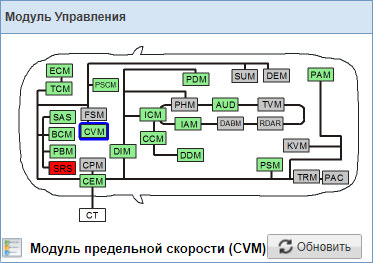

На панели Модуль Управления в графическом виде представлены отклонения в коммуникационной сети автомобиля. На схеме отражается сеть автомобиля с состоянием всех модулей управления при последнем считывании.
Цвет модулей управления на схеме изменяется в зависимости от их состояния:
|
Цвет |
Статус |
Описание |
|---|---|---|
|
Зеленый |
Действующий |
Модуль управления отвечает на запрос коммуникации. |
|
Красный |
Не отвечает |
Модуль управления, не отвечающий на запросы коммуникации. Неотвечающий модуль выбирается по умолчанию при переходе на страницу Сеть. |
|
Серый |
Не представлен |
Модуль управления, не входящий в конфигурацию этого автомобиля. |
Чтобы получить пояснения по цветам, щелкните значок
. Щелчком кнопки заново запускается считывание автомобиля, после которого обновится схема.
При выборе модуля управления на схеме происходит следующее:
-
Все документы, связанные с выбранным модулем управления, перечисляются на панели Справочная Информация.
-
Параметры подробной идентификации представлены на вкладке . Эти подробные сведения доступны только при выборе модуля управления, который отвечает на запросы коммуникации (зеленого).
2. Панель Справочная Информация
По щелчку одного из модулей управления на схеме автомобиля на панели Модуль Управления на этой панели отображается список всех связанных документов. В заголовке показывается название и состояние выбранного модуля управления.
Связанные с выбранным модулем управления документы распределены по следующим группам:
-
Расположение компонентов
-
Конструкция и работа
-
Общие Сведения по Диагностике и Испытаниям
-
Технические характеристики электрического/электронного оборудования
-
Технические характеристики, прочие
При выборе документа он отображается на вкладке .
3. Закладка Идентификация ECU
После щелчка одного из модулей управления на панели Модуль Управления можно проверить следующие параметры выбранного модуля управления:
-
Серийный Номер
-
Номер Оборудования
-
Номер Диагностики
-
Номер программного обеспечения (одна строка для каждого программного продукта)
Примечание
Примечание
Вкладка доступна только для тех модулей управления, которые отвечают на запросы коммуникации (зеленых). Эти данные недоступны для модулей управления, которые не отвечают (красные) или отсутствуют в автомобиле (серые).
4. Закладка Справочные Документы
При выборе документа, связанного с модулем управления на панели Справочная Информация, документ отображается на этой вкладке.
См. указания по использованию элементов управления и значков, имеющихся в документах, в статье Универсальные значки.
