¡Atención!
El gráfico es solo una referencia visual. No se puede modificar la lista de DTC en el panel de Código de Avería (DTC) pulsando en una unidad de mando dentro del gráfico.
La pestaña contiene la lista completa de todos los DTC del vehículo. Esta información se basa en la información de la última lectura del vehículo. Estarán disponibles con cada DTC de la lista los documentos sobre procedimiento de localización de averías asociados y su relación con el CSC correspondiente.

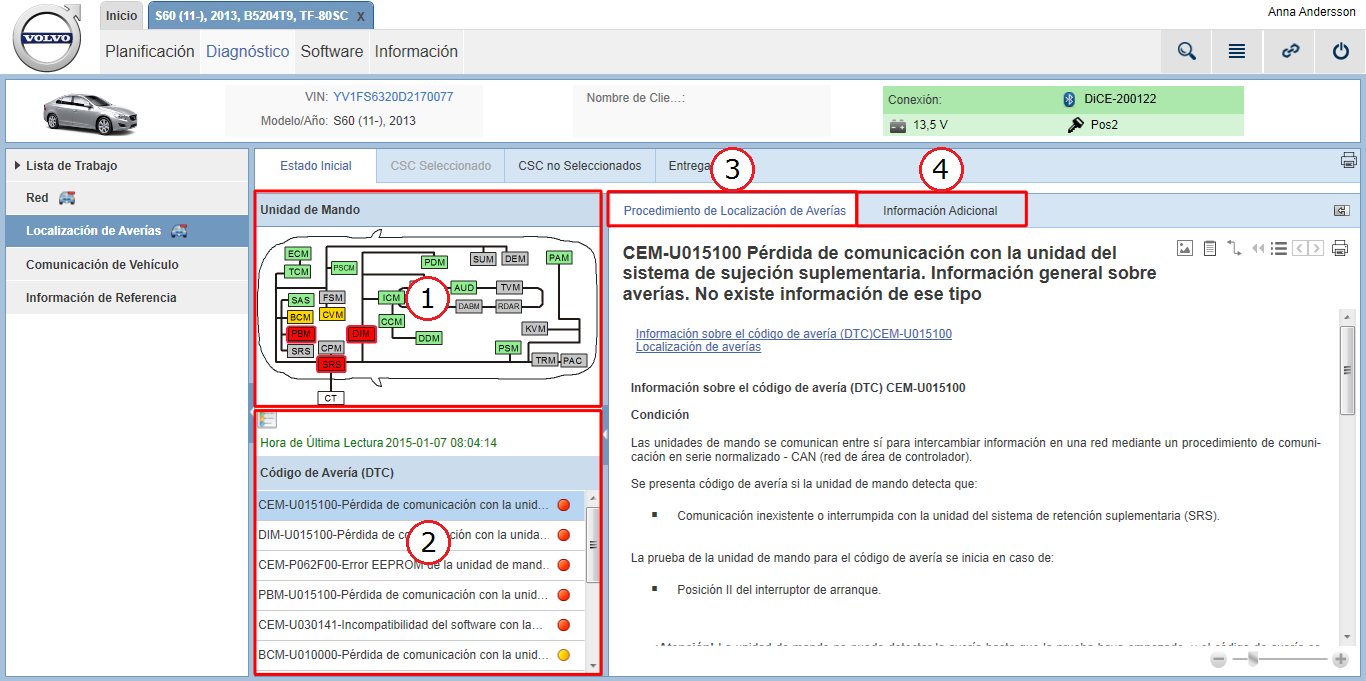

En las subsecciones siguiente se explica cada una de las áreas de la página.

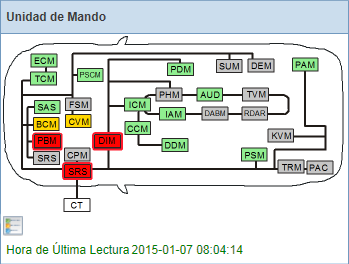

1. Panel Unidad de Mando
En el panel Unidad de Mando, un gráfico representa la red del vehículo con el estado de todas las unidades de mando en la última comprobación.
El color de las unidades de mando en el gráfico dependerá de su estado:
|
Color |
Descripción |
|---|---|
|
Rojo |
Código de avería activos encontrados en la unidad de mando. |
|
Amarillo |
Código de avería no activos encontrados en la unidad de mando. |
|
Verde |
No se han hallado Código de avería en la unidad de mando. |
|
Gris |
La unidad de mando no se incluye en la configuración de este vehículo o bien no responde a la comunicación. |
Puede acceder a una explicación de los colores pulsando el icono
.
¡Atención!

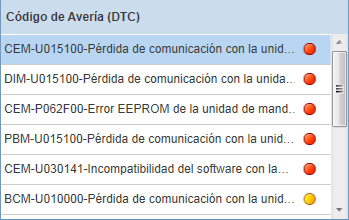

2. Panel Código de Avería (DTC)
En este panel se presentan todos los Código de avería encontrados en las unidades de mando.
Por cada Código de avería de la lista se muestra una indicación de estado según la última lectura en formato de "señal de tráfico":
|
Color |
Descripción |
|---|---|
|
|
Prueba de Código de avería completada al menos una vez durante el actual ciclo de operación con detección de fallos. |
|
|
No se ha completado la prueba de Código de avería durante el actual ciclo de operación. |
|
|
Prueba de Código de avería completada al menos una vez durante el actual ciclo de operación sin detección de fallos. |
|
|
Resultado de la prueba de Código de avería no disponible. |
Los DTC se clasifican por estado. El estado rojo posee un valor superior al amarillo, presentándose en primer lugar dentro de la lista.
Al seleccionar un Código de avería se incluirán los procedimientos e información sobre localización de averías relacionados dentro de las pestañas y , en el panel de la parte derecha de la pantalla.

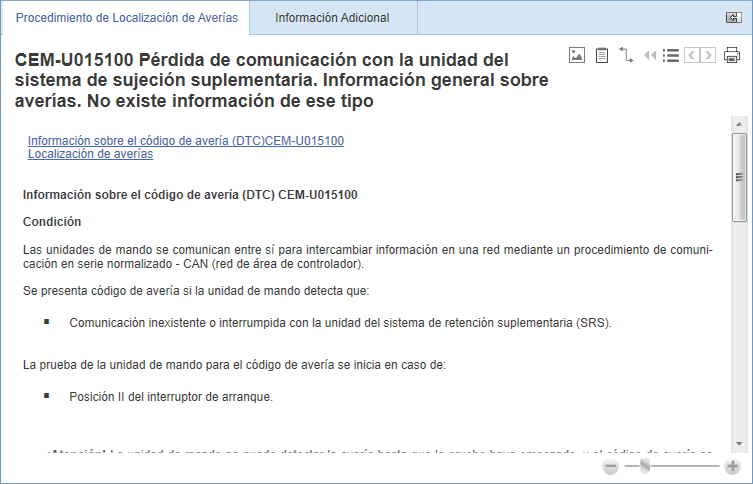

3. Pestaña Procedimiento de Localización de Averías
Al seleccionar un Código de avería en el panel Código de Avería (DTC) se presentará aquí el documento sobre procedimiento de localización de averías relevante. La información sobre Código de avería se muestra de forma predeterminada al abrir el documento. Pinche en el segundo enlace debajo del epígrafe del documento para abrir la parte sobre procedimiento de localización de averías del mismo. Use el primer enlace situado bajo el epígrafe del documento para regresar a la información sobre Código de avería.

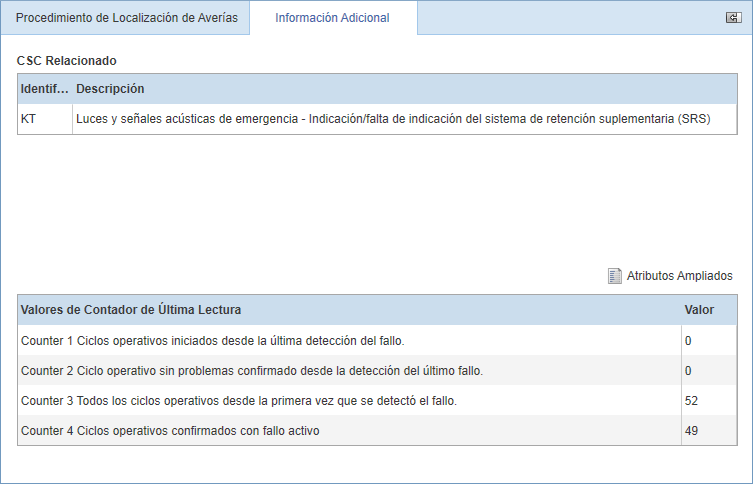

4. Pestaña Información Adicional
La pestaña contiene información adicional sobre los Código de avería que haya seleccionado en el panel Código de Avería (DTC). Hay dos tablas. Desde estas tablas puede visualizar lo siguiente:
-
CSC Relacionado del Código de avería seleccionado.
-
Valores de contador de la última lectura de vehículo.
Al pulsar en se presentará en una nueva ventana información ampliada sobre el Código de avería seleccionado. Para información adicional, vea el artículo Atributos Ampliados.
