Aktivierungen

Durch Benutzen der Aktivierungen-Registerkarte können Sie Bauteile im Fahrzeug von VIDA aus steuern. Diese Funktion ermöglicht zu Diagnosezwecken beispielsweise das Ein- oder Ausschalten bestimmter Funktionen des Fahrzeugs oder das Betreiben bestimmter Funktionen auf unterschiedlichen Niveaus. Beispielsweise kann der Motorlüfter eines Fahrzeugs so aktiviert werden, dass er bei 33, 66 oder 100 Prozent läuft.

Achtung

Diese Registerkarte wird nur aktiviert, wenn mögliche Aktivierungen für das im Steuergerät-Feld ausgewählte Steuergerät verfügbar sind.

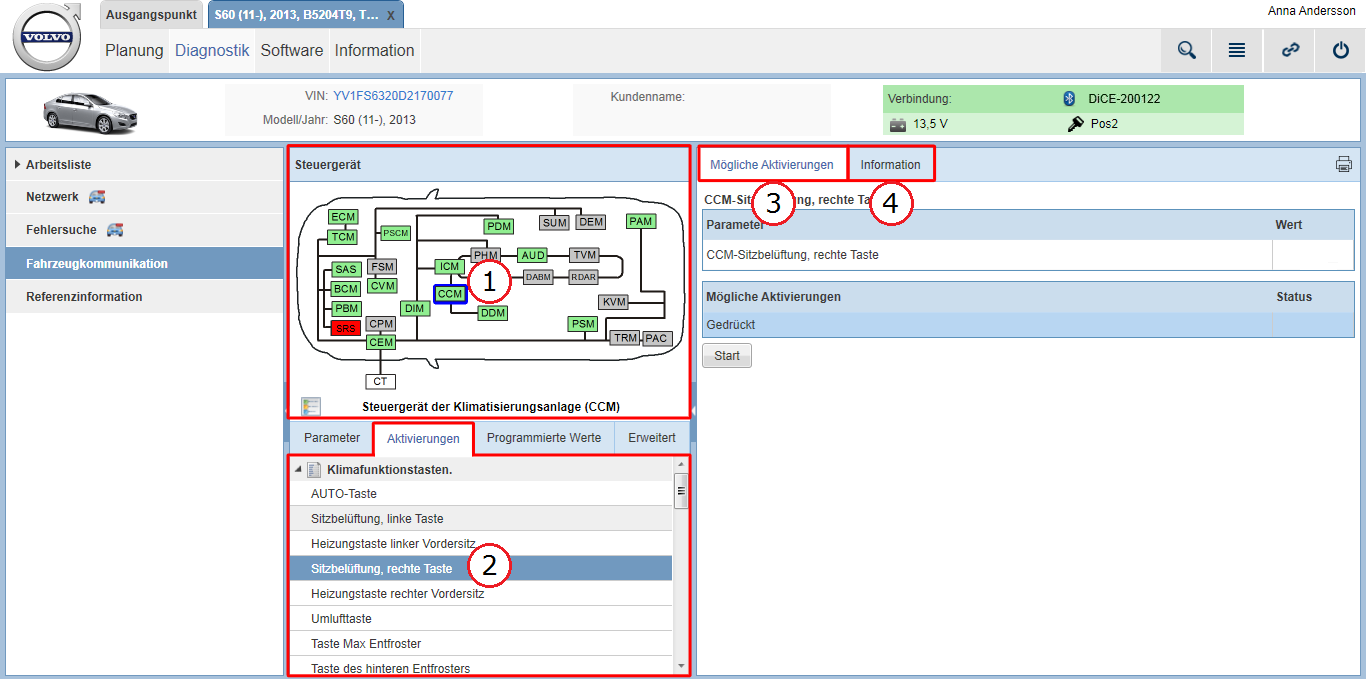

Pos. 211: Fahrzeugkommunikation-Seite - Aktivierungen

Jeder Bereich der Seite wird in den nachstehenden Unterabschnitten erläutert.

1. Steuergerät-Feld

Im Steuergerät-Feld werden Abweichungen in der Netzwerkkommunikation des Fahrzeugs in einer Grafik dargestellt. Die Grafik spiegelt das Netzwerk des Fahrzeugs mit dem Status sämtlicher Steuergeräte bei der letzten Auslesung wieder.

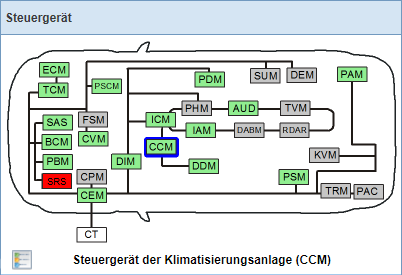

Pos. 212: Das Steuergerät-Feld

Die Farbe der Steuergeräte in der Grafik variiert, je nach Status:

Farbe	Bezeichnung
Grün	Das Steuergerät antwortet auf die Kommunikation.
Rot	Das Steuergerät antwortet nicht auf die Kommunikation.
Grau	Das Steuergerät ist nicht Teil der Fahrzeugkonfiguration. (Es kann jedoch beim relevanten Fahrzeugmodell vorhanden sein).

Eine Erläuterung der Farben wird durch Klicken auf das -Symbol zugänglich.

Durch Auswählen eines Steuergerätes in der Grafik, wird die Liste auf der Registerkarte Aktivierungen mit sämtlichen verfügbaren Aktivierungsparametern für das ausgewählte Steuergerät ausgefüllt.

2. Registerkarte Aktivierungen

In dieser Liste werden sämtliche verfügbaren Aktivierungsparameter für das ausgewählte Steuergerät aufgeführt.

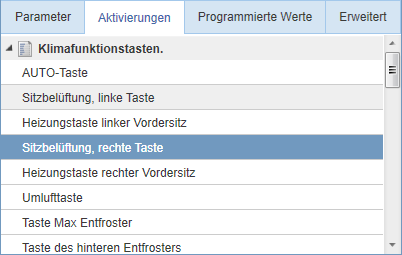

Pos. 213: Liste der Aktivierungsparameter unter der Aktivierungen-Registerkarte

Die Liste ist in manchen Fällen nach Kategorien gegliedert. Ein -Symbol ist in manchen Fällen in der Kopfzeile der Kategorien verfügbar. Durch Klicken auf ein solches Symbol wird ein Referenzdokument unter der Registerkarte Information auf der rechten Seite des Bildschirms geöffnet.

Der von Ihnen aus der Liste ausgewählte Aktivierungsparameter wird unter der Regsiterkarte Mögliche Aktivierungen auf der rechten Seite des Bildschirms angezeigt und gehandhabt. Es kann jeweils immer nur ein Aktivierungsparameter ausgewählt werden.

3. Registerkarte Mögliche Aktivierungen

Auf dieser Registerkarte wird der ausgewählte Aktivierungsparameter unter der Registerkarte Aktivierungen in einer Tabelle angezeigt.

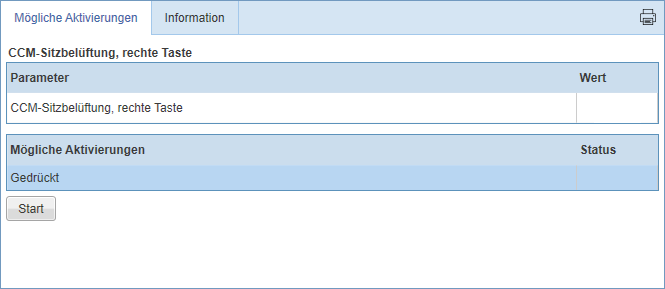

Pos. 214: Registerkarte Mögliche Aktivierungen

Die Tabelle ist in zwei Spalten unterteilt:

Spalte	Bezeichnung
Parameter	Name des ausgewählten Aktivierungsparameters.
Wert	Wert des ausgewählten Aktivierungsparameters. Die Werte unterscheiden sich von Parameter zu Parameter und können beispielsweise "12V", "Pos. II" oder "Ein" lauten. Ein -Symbol wird angezeigt, falls das Fahrzeug keine Informationen zum ausgewählten Parameter liefert. Bitte schicken Sie ein Fehlerbericht, falls dieses Problem auftritt.

Die Aktivierungsaktion wird in der Tabelle Mögliche Aktivierungen angezeigt. Die Aktivierung wird durch Klicken auf die Start-Taste gestartet. Sobald eine Aktivierung gestartet wurde, ändert die Start-Taste ihren Name zu Stopp und Sie können ggf. die Taste nutzen, um die Aktivierung anzuhalten. Wenn die Aktivierung abgeschlossen ist, wird der Status entweder mit (erfolgreich) oder (fehlgeschlagen) angezeigt.

Achtung

Es ist nicht möglich, einen Aktivierungsparameter auszuwählen, während eine andere Aktivierung andauert.

4. Registerkarte Information

Durch Klicken auf ein -Symbol neben einer Aktivierungsparameterkategorie unter der Registerkarte Aktivierungen wird das Referenzdokument für die Kategorie an dieser Stelle angezeigt. Das Referenzdokument enthält Beschreibungen der Aktivierungsparameter.

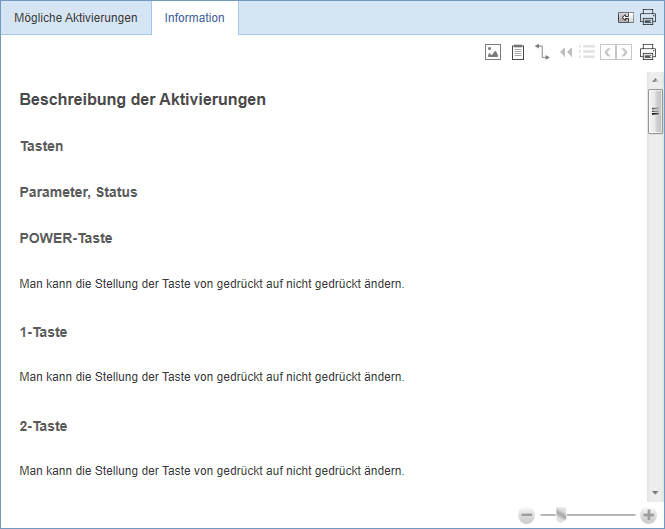

Pos. 215: Registerkarte Information
