Parameter

Durch Nutzen der Parameter-Registerkarte ist es möglich, bestimmte Funktionen der Steuergeräte des Fahrzeugs auszulesen. Die meisten dieser Funktionen wie die Scheinwerfer und die Fensterheber sind mit dem Auge zu erkennen.

Achtung

Diese Registerkarte wird nur aktiviert, wenn Parameter für das im Steuergerät-Feld ausgewählte Steuergerät verfügbar sind.

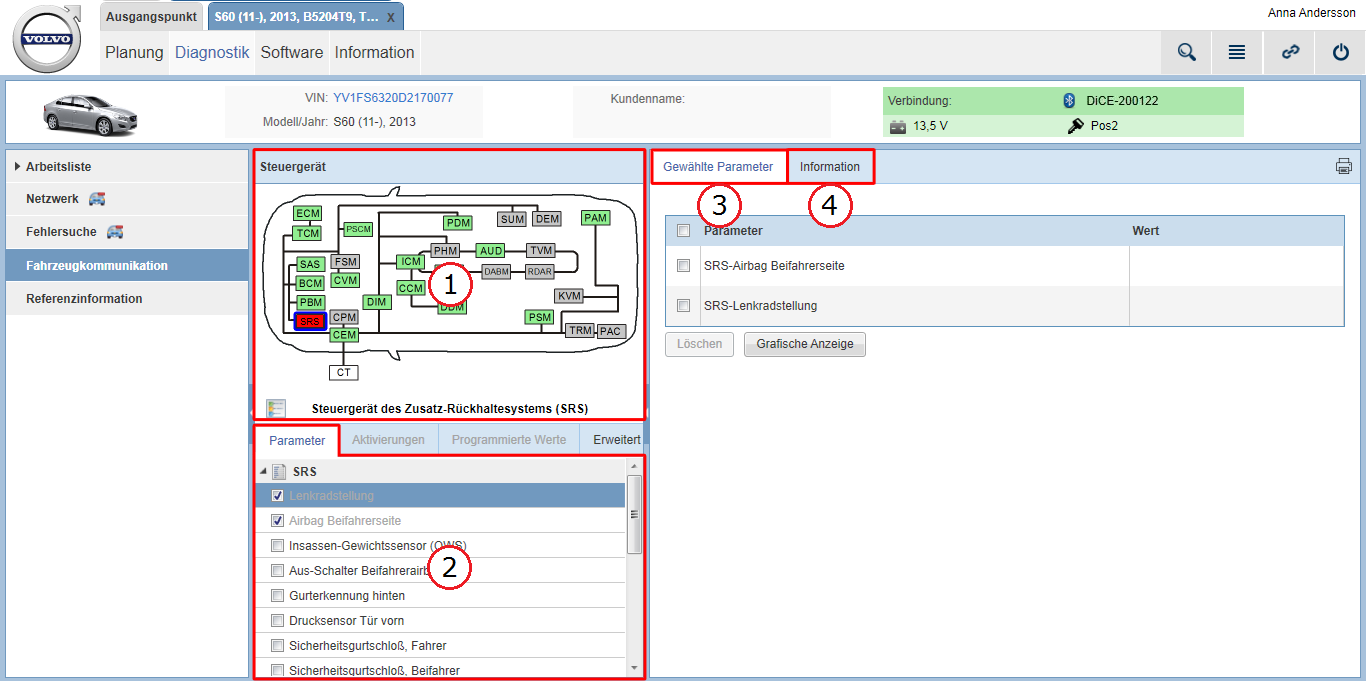

Pos. 205: Fahrzeugkommunikation-Seite - Parameter

Jeder Bereich der Seite wird in den nachstehenden Unterabschnitten erläutert.

1. Steuergerät-Feld

Im Steuergerät-Feld werden Abweichungen in der Netzwerkkommunikation des Fahrzeugs in einer Grafik dargestellt. Die Grafik spiegelt das Netzwerk des Fahrzeugs mit dem Status sämtlicher Steuergeräte bei der letzten Auslesung wieder.

Pos. 206: Das Steuergerät-Feld

Die Farbe der Steuergeräte in der Grafik variiert, je nach Status:

Farbe	Bezeichnung
Grün	Das Steuergerät antwortet auf die Kommunikation.
Rot	Das Steuergerät antwortet nicht auf die Kommunikation.
Grau	Das Steuergerät ist nicht Teil der Fahrzeugkonfiguration. (Es kann jedoch beim relevanten Fahrzeugmodell vorhanden sein).

Eine Erläuterung der Farben wird durch Klicken auf das -Symbol zugänglich.

Durch Auswählen eines Steuergerätes in der Grafik, wird die Liste auf der Registerkarte Parameter mit sämtlichen verfügbaren Parametern für das ausgewählte Steuergerät ausgefüllt.

2. Registerkarte Parameter

In dieser Liste werden sämtliche verfügbaren Parameter für das ausgewählte Steuergerät aufgeführt.

Pos. 207: Liste der Parameter auf der Registerkarte Parameter

Die Liste ist in manchen Fällen nach Kategorien gegliedert. Ein -Symbol ist in manchen Fällen in der Kopfzeile der Kategorien verfügbar. Durch Klicken auf ein solches Symbol wird ein Referenzdokument unter der Registerkarte Information auf der rechten Seite des Bildschirms geöffnet.

Ein Parameter wird durch Ankreuzen des entsprechenden Kontrollkästchens oder durch Doppelklicken ausgewählt. Die Parameter, die Sie auswählen, werden ausgelesen und in die Parameterliste unter der Registerkarte Gewählte Parameter auf der rechten Seite des Bildschirms übertragen. Es können bis zu 10 Parameter hinzugefügt werden.

3. Registerkarte Gewählte Parameter

Auf dieser Registerkarte werden alle ausgewählten Parameter unter der Registerkarte Parameter in einer Liste angezeigt.

Pos. 208: Registerkarte Gewählte Parameter

Die Liste ist in zwei Spalten unterteilt:

Spalte	Bezeichnung
Parameter	Name der ausgewählten Parameter.
Wert	Werte der ausgewählten Parameter. Die Werte unterscheiden sich von Parameter zu Parameter und können beispielsweise "12 V", "Pos. II" oder "Ein" lauten. Ein -Symbol wird angezeigt, falls das Fahrzeug keine Informationen zum ausgewählten Parameter liefert. Bitte schicken Sie ein Fehlerbericht, falls dieses Problem auftritt.

Unterhalb der Parameterliste gibt es zwei Tasten:

Taste	Bezeichnung
Löschen	Ein Parameter in der Liste kann mit Hilfe dieser Taste oder durch Abwählen in der Liste unter der Registerkarte Parameter aus der Liste entfernt werden. Das Entfernen von Parametern ist in manchen Fällen aufgrund der Beschränkung auf maximal 10 Parameter in der Liste manchmal erforderlich. Entfernte Parameter können jedoch jederzeit wieder hinzugefügt werden.
Grafische Anzeige	Durch Auswählen der Parameter und Klicken auf die Grafische Anzeige-Taste wird/werden der/die Parameter in einem neuen Fenster grafisch dargestellt. Weitere Informationen sind dem Artikel Grafische Anzeige zu entnehmen.

Wählen Sie Parameter durch Ankreuzen der Kontrollkästchen aus.

4. Registerkarte Information

Durch Klicken auf ein -Symbol neben einer Parameterkategorie unter der Registerkarte Parameter wird das Referenzdokument für die Kategorie an dieser Stelle angezeigt. Das Referenzdokument enthält Beschreibungen der Parameter.

Pos. 209: Registerkarte Information
