Nätverk

För att en felsökning ska kunna utföras på ett framgångsrikt sätt är det viktigt att alla styrenheter i bilen är anslutna och svarar på VIDA-anslutningen. När en bil har lästs ut kan vissa av styrenheterna indikera att fel har registrerats eller att de inte svarar på kommunikation. I så fall måste du åtgärda problemen med styrenheterna innan du fortsätter med den faktiska felsökningen.

Sidan Nätverk hjälper dig att identifiera problem i nätverket i bilen. Ett sådant problem kan vara ett anslutningsproblem, eller att det är fel på själva hårdvaran.

Sidan är indelad i tre huvudavsnitt:

Fig. 77: Sidan Nätverk

1. Listruta för källa

Informationen på sidan Nätverk visar standardmässigt information från den senaste bilutläsningen. Med hjälp av denna listruta kan du välja tidigare utförda bilutläsningar för att se bilens status vid just dessa tidpunkter. All information på sidan Nätverk gäller den utläsningstid du valt i denna listruta. Om du väljer en annan utläsning än den senaste, markeras listrutan med rött.

Fig. 78: Listrutan Källa

Observera att tidigare utförda bilutläsningar representerar en gammal ögonblicksbild av bilens status. Om du har valt att visa information från en tidigare utförd bilutläsning, kom ihåg att växla tillbaka till den senaste utläsningen i listrutan för att åter visa den senaste informationen.

2. Rankad lista

I denna lista finns relevanta komponenter och åtgärder för felsökning av bilens nätverk. De komponenter som visas i denna lista, t.ex. styrenheter, trådar, reläer och säkringsdosor, är de som med störst sannolikhet orsakar det problem som VIDA har upptäckt i nätverket. I listan finns alla nätverk i bilen. Listan är rankad och grupperad efter nätverken i bilen. Det är alltid nätverksgruppen överst i listan som med störst sannolikhet har något fel. Du bör alltid börja felsöka det första nätverket i listan och arbeta dig nedåt. Varje nätverksgrupp är rankad på samma sätt med den komponent som troligen är felaktig högst upp.

Använd ikonen för att expandera en nätverkskategori i listan Rankad om du vill se de komponenter och åtgärder som ingår i nätverket. Komponenterna och åtgärderna i varje nätverksgrupp är också sorterade i fallande ordning.

Fig. 79: Listan Rankad

Listan Rankad är uppdelad i tre kolumner:

Kolumn	Benämning
Komponent och Åtgärder	I denna kolumn finns nätverkens titel och deras komponenter och åtgärder i listan Rankad. Åtgärder visas under vissa komponenter om det är något du bör utföra eller kontrollera för att verifiera komponenten. Alla åtgärder har en ikon och blå text. Mer information finns i underavsnittet nedan. Alla elektriska komponenter är markerade med den elektriska beteckningen framför namnet, t.ex. "`15/31`". Observera att detta inte gäller mekaniska komponenter eller ledningsdragning.
Prioritet	Listan Rankad är sorterad efter prioritetsvärden. Ju lägre nätverkets prioritetsvärde är, desto troligare är det att det orsakar problem. De ingående nätverken och deras komponenter är sorterade stigande enligt dessa värden, med den troligaste orsaken till felet högst upp. Prioritetsvärdena har angetts av experter hos Volvo Cars och baseras på de kollektiva kunskaperna inom företaget. Vi rekommenderar att du alltid utför felsökningsåtgärder för nätverk baserat på listan Rankad. Du får förstås ändå välja vilken åtgärd du vill, utifrån dina preferenser, erfarenhet och dina kunskaper.
Felorsak	Två ikoner kan finnas för komponenter och åtgärder i denna kolumn:
		Minst en utlöst Felkod är relaterad till komponenten. Håll muspekaren över ikonen om du vill visa utökad Felkodsinformation. Observera att denna ikon endast utlöses av bekräftade Felkoder. Mer information finns i artikeln Felkoder.
		Information om felorsaken finns tillgänglig för komponenten. Håll muspekaren över ikonen om du vill visa utökad information. Informationen om felorsaken kan vara t.ex. "Öppen krets" eller "Svarar inte".

Actions

Åtgärder visas nedanför vissa komponenter om det är något du bör utföra eller kontrollera för att verifiera komponenten. Alla åtgärder visas med blå text och en ikon (t.ex. eller ) för att visa typ av åtgärd. Om du klickar på en åtgärd ersätts listan Rankad tillfälligt av ett dokument som beskriver den valda åtgärden.

Följande fyra knappar finns alltid nedanför en vald åtgärd:

Knapp	Benämning
Fel Hittat	Använd den här knappen om du hittade felet med hjälp av åtgärden. Då stängs åtgärden och listan Rankad visas igen. Ikonen visas bredvid åtgärden för att visa att den har utförts och att felet hittades.
Inget Fel Hittat	Använd den här knappen om du inte hittade felet med hjälp av åtgärden. Då stängs åtgärden och listan Rankad visas igen. Ikonen visas bredvid åtgärden för att visa att den har utförts och att felet inte hittades.
Genomfört	Använd den här knappen för att markera åtgärden som utförd. Den kan du t.ex. använda om du inte vet om åtgärden hjälpte dig hitta felet. Då stängs åtgärden och listan Rankad visas igen. Ikonen visas bredvid åtgärden för att visa att du har tittat på den.
Avbryt	Använd den här knappen för att avbryta åtgärden. När du använder den här knappen visas ingen ikon bredvid åtgärden i listan Rankad.

Du kan när som helst ändra ett tidigare angivet värde i listan Rankad genom att klicka på någon av de tre ikonerna som beskrivs i tabellen ovan. Du kan också ange ett värde utan att öppna åtgärden.

Obs

Använd knapparna som beskrivs ovan för att visa när åtgärderna lyckas eller misslyckas. Denna återkoppling är värdefull för att utvärdera och förbättra prioritetsvärdena i listan Rankad.

3. Nätverksfelsökningsflikar

I den här rutan på höger sida av skärmen finns all felsökningsinformation och alla funktioner relaterade till den valda komponenten eller åtgärden i listan Rankad.

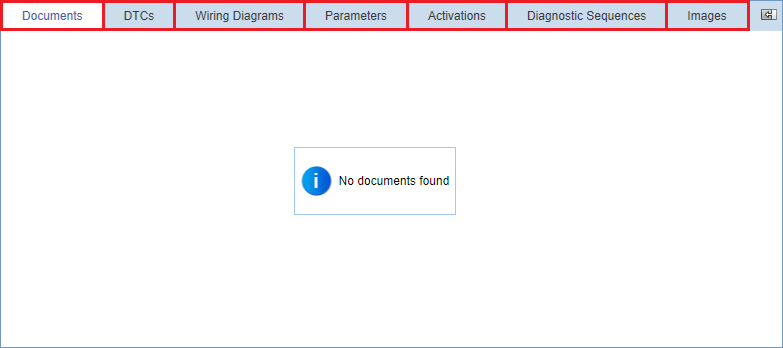

Fig. 80: Flikarna nätverksfelsökning

Felsökningsinformationen och -funktionerna för nätverk är uppdelade på följande flikar:
