DTC-perustainen

Tällä sivulla luetellaan auton jokaisen ohjausyksikön kaikki mahdolliset Vikakoodit. Jokaisen Vikakoodin liittyvää CSC:tä ja asiaankuuluvia vianetsintäasiakirjoja voidaan tarkastella.

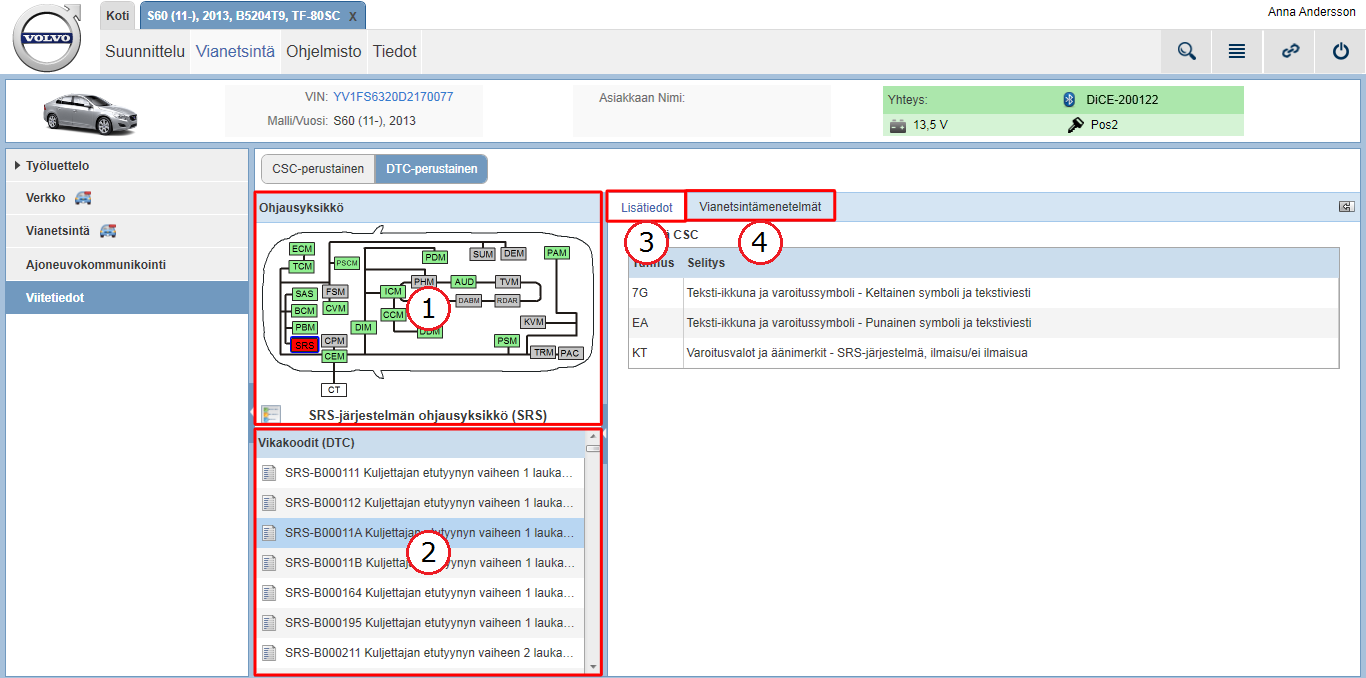

Kohde 229: Viitetiedot - DTC-perustainen

Jokainen sivun alue selitetään alla olevissa alisegmenteissä.

1. Ohjausyksikkö-paneeli

Tässä paneelissa esitetään auton verkkotiedonsiirron poikkeamat graafisessa muodossa. Grafiikka näyttää auton verkon ja kaikkien ohjausyksiköiden tilan viimeisimmän lukemisen aikana.

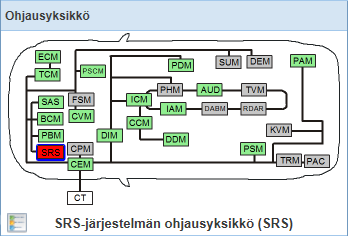

Kohde 230: Ohjausyksikkö-paneeli

Ohjausyksiköiden väri vaihtelee grafiikassa tilan mukaan:

Väri	Nimitys
Vihreä	Ohjausyksikkö vastaa tiedonsiirtoon.
Punainen	Ohjausyksikkö ei vastaa tiedonsiirtoon.
Harmaa	Ohjausyksikkö ei kuulu auton konfiguraatioon (se voi kuitenkin olla kyseisessä autossa).

Värien selitys saadaan näkyviin napsauttamalla -kuvaketta.

Kun grafiikasta valitaan ohjausyksikkö, Vikakoodit (DTC)-välilehdessä oleva luettelo täytetään valitun ohjausyksikön kaikilla mahdollisilla Vikakoodit:illä.

2. Vikakoodit (DTC) -paneeli

Tässä paneelissa luetellaan valitun ohjausyksikön kaikki käytettävissä olevat Vikakoodit.

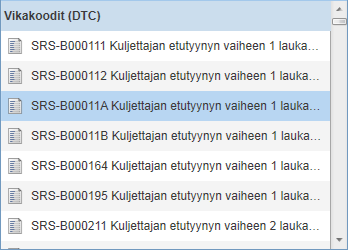

Kohde 231: Vikakoodit (DTC)-paneeli

Kun luettelosta valitaan Vikakoodi, liittyvät vianetsintätiedot ja -menettelyt ovat käytettävissä näytön oikealla puolella olevan paneelin Lisätiedot- ja Vianetsintämenetelmä-välilehdissä.

3. Lisätiedot -välilehti

Tässä välilehdessä näytetään liittyvä CSC Vikakoodi:lle, joka valittiin Vikakoodit (DTC)-paneelista.

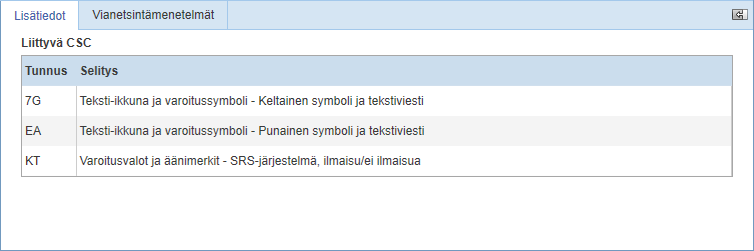

Kohde 232: Lisätiedot -välilehti

4. Vianetsintämenetelmä -välilehti

Kun Vikakoodit (DTC) -paneelista valitaan Vikakoodi, asiaankuuluva vianetsintämenettelyn asiakirja näytetään tässä.

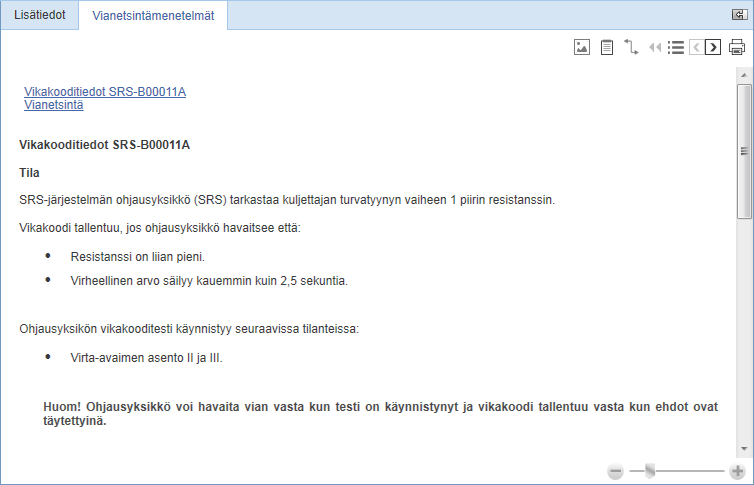

Kohde 233: Vianetsintämenetelmä -välilehti
