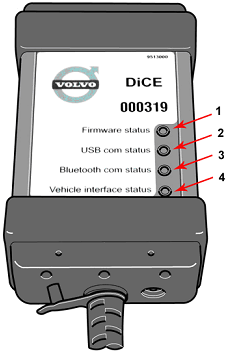

1. Laiteohjelmiston tila
Firmwaren tilan merkkivalo voi olla joko punainen tai vihreä. Katso alla olevasta taulukosta ohjeet merkkivalojen tulkitsemiseksi.
|
Firmware-status |
Nimitys |
|---|---|
|
Vilkkuva vihreä |
DiCE on päällä ja toiminnassa. |
|
Vilkkuva punainen |
Väärä ohjelmisto tai ei lainkaan ohjelmistoa. Sisäinen ohjelmisto (laiteohjelmisto) täytyy päivittää. |
|
Vilkkuu vaihdellen punaisena ja vihreänä |
DiCE:ä ohjelmoidaan. |
|
Kiinteä punainen |
Vakava vika DiCE-yksikössä. |
|
Pois |
Valmiustila. |
2. USB-tiedonsiirron tila
USB-tiedonsiirron tilan merkkivalo on keltainen. Katso alla olevasta taulukosta ohjeet merkkivalojen tulkitsemiseksi.
|
USB-tiedonsiirron tila |
Nimitys |
|---|---|
|
Kiinteä keltainen |
USB-yhteys kytketty. |
|
Vilkkuva keltainen |
USB-tiedonsiirto meneillään. |
|
Pois |
Valmiustila. |
Kun USB:tä kytketään DiCE:n ollessa jännitteinen, USB-tilan LED vilkkuu nopeasti noin kolme sekuntia.
USB-tiedonsiirron tilan LED-valolla ei ole mitään tekemistä USB-standardin kanssa.
3. Bluetooth-tiedonsiirron tila
Bluetooth-tiedonsiirron merkkivalo on sininen. Katso alla olevasta taulukosta ohjeet merkkivalojen tulkitsemiseksi.
|
Bluetooth-tiedonsiirron tila |
Nimitys |
|---|---|
|
Kiinteä sininen |
Bluetooth-yhteys kytketty. |
|
Vilkkuva sininen |
Bluetooth-tiedonsiirto meneillään. |
|
Pois |
Valmiustila. |
Kun DiCE:en kytketään virta, Bluetooth-tiedonsiirron tilan LED vilkkuu nopeasti noin kolme sekuntia. Jos alustus epäonnistuu, tilan LED jatkaa vilkkumista. Jos Bluetooth-moduulia ei ole kytketty DiCE:en tai jos moduuli on rikki, tilan merkkivalo ei syty lainkaan.
Bluetooth-tiedonsiirron tilan LED-valolla ei ole mitään tekemistä Bluetooth-standardin kanssa.
4. Auton liitännän tila
Auton liitännän tilan merkkivalo on oranssi. Katso alla olevasta taulukosta ohjeet merkkivalojen tulkitsemiseksi.
|
Auton liitännän tila |
Nimitys |
|---|---|
|
Vilkkuva oranssi |
Tiedonsiirto meneillään autossa vielä yhteen liitäntään. |
|
Kiinteä oranssi |
DiCE-testiyksikkö kytketty. |
|
Pois |
Valmiustila. |
Vilkkuva oranssi osoittaa tiedonsiirron olevan meneillään. Seuraavien välillä ei ole mahdollista tehdä eroa:
-
Sisäinen tiedonsiirto (DiCE siirtää jotakin tai Loop Back -testiä suoritetaan).
-
Auton toiminta (DiCE ei mukana).
-
DiCE ja auton ohjausyksikön välinen tiedonsiirto. Tilamerkkivalo ei vilku, jos DiCE siirtää tietoa olematta kytkettynä autoon tai DiCE-testiyksikköön.
