การแปลความหมายของไฟ LED แสดงสถานะของ DiCE



DiCE มีไฟ LED แจ้งสถานะสี่ดวง ซึ่งจะระบุ:

  1. สถานะของเฟิร์มแวร์

  2. สถานะของการสื่อสารผ่านทาง USB

  3. สถานะของการสื่อสารผ่านทางบลูทูธ

  4. สถานะอินเตอร์เฟซของรถ

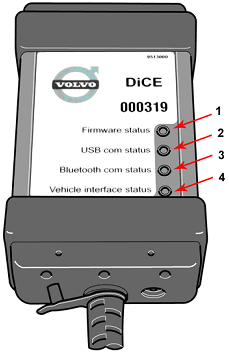

รูป 307: ไฟ LED แสดงสถานะของ DiCE

1. สถานะของเฟิร์มแวร์



ไฟ LED แจ้งสถานะของเฟิร์มแวร์จะมีสีแดงหรือสีเขียวอย่างใดอย่างหนึ่ง ดูรายละเอียดเกี่ยวกับวิธีแปลความหมายของไฟ LED ในตารางทางด้านล่าง

สถานะของเฟิร์มแวร์

คำอธิบาย

กะพริบเป็นสีเขียว

DiCE ได้รับการจ่ายไฟและทำงานอยู่

กะพริบเป็นสีแดง

ซอฟต์แวร์ขัดข้องหรือไม่มีซอฟต์แวร์ จำเป็นต้องอัพเกรดซอฟต์แวร์ภายใน (เฟิร์มแวร์)

กะพริบเป็นสีแดงและสีเขียวสลับกัน

กำลังตั้งโปรแกรมให้ DiCE

สว่างค้างเป็นสีแดง

ข้อบกพร่องร้ายแรงในชุดอุปกรณ์ DiCE

ดับ

สแตนด์บาย

2. สถานะของการสื่อสารผ่านทาง USB



ไฟ LED แจ้งสถานะการติดต่อทาง USB เป็นสีเหลือง ดูรายละเอียดเกี่ยวกับวิธีแปลความหมายของไฟ LED ในตารางทางด้านล่าง

สถานะของการสื่อสารผ่านทาง USB

คำอธิบาย

สว่างค้างเป็นสีเหลือง

ทำการเชื่อมต่อ USB แล้ว

กะพริบเป็นสีเหลือง

กำลังดำเนินการสื่อสารผ่านทาง USB

ดับ

สแตนด์บาย

เมื่อเชื่อมต่อ USB ในขณะที่มีการจ่ายไฟให้ DiCE ไฟ LED แจ้งสถานะของ USB จะกะพริบถี่ๆ เป็นเวลาประมาณสามวินาที

ไฟ LED แจ้งสถานะของการสื่อสารผ่านทาง USB ไม่มีความเกี่ยวข้องใดๆ กับมาตรฐาน USB

3. สถานะของการสื่อสารผ่านทางบลูทูธ



ไฟแจ้งสถานะการติดต่อทางบลูทูธ เป็นสีน้ำเงิน ดูรายละเอียดเกี่ยวกับวิธีแปลความหมายของไฟ LED ในตารางทางด้านล่าง

สถานะของการสื่อสารผ่านทางบลูทูธ

คำอธิบาย

สว่างค้างเป็นสีน้ำเงิน

ทำการเชื่อมต่อบลูทูธแล้ว

กะพริบเป็นสีน้ำเงิน

กำลังดำเนินการสื่อสารผ่านทางบลูทูธ

ดับ

สแตนด์บาย

ในขณะที่มีการจ่ายไฟให้ DiCE ไฟ LED แสดงสถานะของการสื่อสารผ่านทางบลูทูธจะกะพริบถี่ๆ เป็นเวลาประมาณสามวินาที หากการเริ่มต้นล้มเหลว LED แสดงสถานะจะกะพริบต่อไป หากไม่มีโมดูลบลูทูธติดตั้งอยู่กับชุดอุปกรณ์ DiCE หรือหากโมดูลเสียหาย LED แสดงสถานะจะไม่สว่างขึ้นเลย

LED แสดงสถานะของการสื่อสารผ่านทางบลูทูธไม่มีความเกี่ยวข้องใดๆ กับมาตรฐานบลูทูธ

4. สถานะของอินเตอร์เฟซของรถ



ไฟ LED แจ้งสถานะอินเตอร์เฟซของรถ เป็นสีส้ม ดูรายละเอียดเกี่ยวกับวิธีแปลความหมายของไฟ LED ในตารางทางด้านล่าง

สถานะอินเตอร์เฟซของรถ

คำอธิบาย

กะพริบเป็นสีส้ม

กำลังดำเนินการสื่อสารกับอินเตอร์เฟซของรถหนึ่งรายการหรือมากกว่า

สว่างค้างเป็นสีส้ม

เชื่อมต่อชุดทดสอบ DiCE แล้ว

ดับ

สแตนด์บาย

ไฟกะพริบเป็นสีส้มจะแสดงให้ทราบว่ากำลังดำเนินการสื่อสาร ไม่มีสาเหตุอื่น นอกไปจากสาเหตุดังต่อไปนี้:

  • การสื่อสารภายใน (DiCE ส่งบางสิ่งหรือทำการทดสอบการวนกลับ)

  • กิจกรรมของรถ (ไม่เกี่ยวกับ DiCE)

  • การสื่อสารระหว่าง DiCE กับ ECU ในรถ ไฟแสดงสถานะจะไม่กะพริบ หาก DiCE รับส่งข้อมูลโดยที่ไม่ได้เชื่อมต่อกับรถหรือชุดทดสอบ DiCE
