Электрические Схемы

При выборе компонента в списке компонентов на вкладке Электрические Схемы отображаются соответствующие электрические схемы. После того как компонент выбран, он выделяется на электрической схеме, чтобы упростить его отслеживание. Для некоторых компонентов доступны несколько электрических схем. В таком случае все доступные электрические схемы перечисляются над просматриваемой в данный момент электрической схемой.

Содержание электрической схемы автоматически фильтруется в соответствии с VIN текущего автомобиля. Обратите внимание на то, что электрическая схема может выглядеть по-разному в зависимости от конфигурации автомобиля.

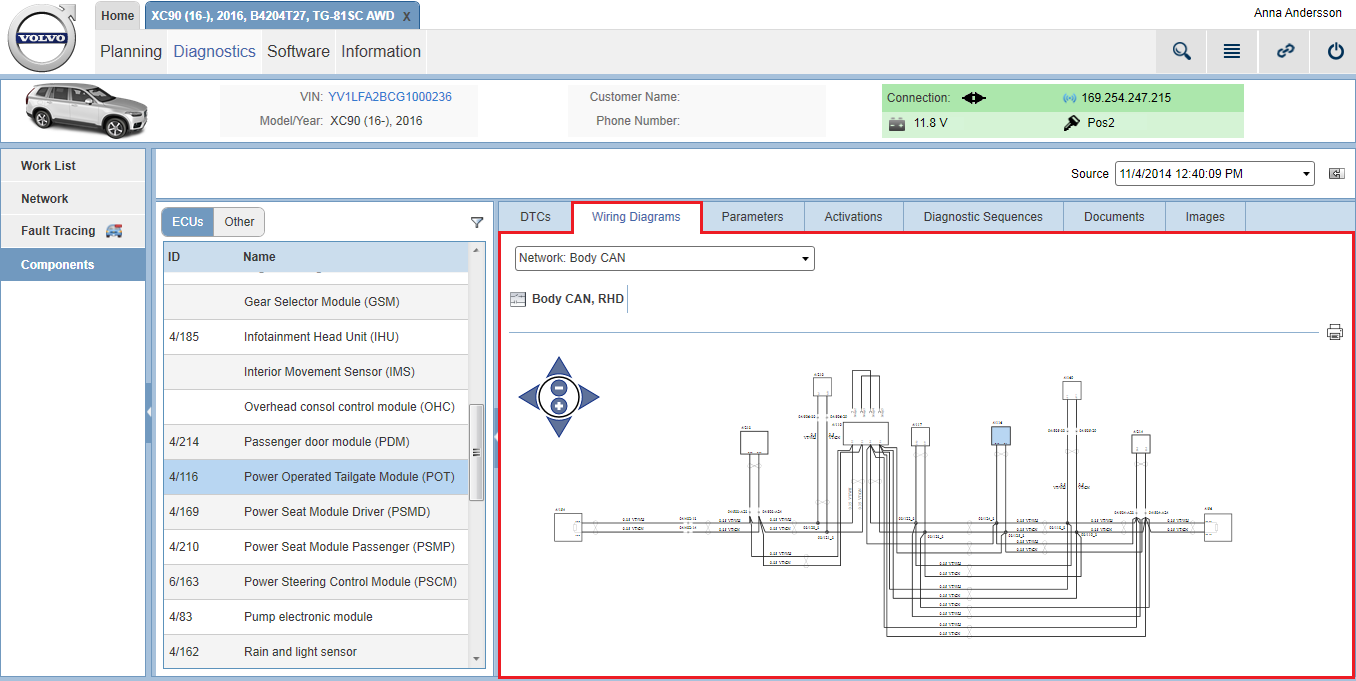

Рис. 134: Вкладка Электрические Схемы

Навигация и Общие Функции

Ползунок изменения масштаба располагается в верхнем левом углу электрической схемы и служит для навигации. Для изменения масштаба изображения служат кнопки + и - на ползунке масштабирования. Можно также изменять масштаб с помощью колеса прокрутки мыши. Для прокрутки используйте стрелки на ползунке масштабирования или перетаскивайте электрическую схему в нужное положение с помощью мыши.

Рис. 135: Ползунок масштабирования

Пояснения по прочим общим функциям, используемым при работе с электрическими схемами, приведены в следующей таблице.

Функция	Описание
Наведение мыши	Если удерживать указатель мыши над линией сигнала, ее толщина увеличится, чтобы показать прохождение сигнала на электрической схеме. Если удерживать указатель мыши над компонентом, увеличится толщина линии этого компонента, и отобразится подсказка с названием компонента.
Информация о доступе	Просматривайте дополнительные опции и сведения, щелкая правой кнопкой мыши компоненты или сигналы на электрической схеме. См. дополнительные сведения в следующем подразделе.
Просмотр в расширенном режиме	Щелкните значок рядом в верхней правой части панели, чтобы свернуть левые панели меню и просмотреть электрическую схему в расширенном режиме. Щелкните значок , чтобы вернуться в обычный режим.

Функции Компонента и Сигнала

Условные Обозначения

В приведенных ниже таблицах представлены часто используемые условные обозначения.

Компоненты

Символ	Наименование	Описание
	Информация о выводах	Наименование разъема и номер вывода показываются внутри обозначения компонента рядом с соединительным проводом.
	Специальные указания по материалам соединительных выводов	Специальные указания по материалам выводов разъемов располагаются вблизи соответствующего вывода. Часто это золото или серебро, а если ничего не указано, материал вывода - всегда олово.

Обозначения Внутренних Компонентов

Символ	Наименование	Описание
	Принадлежность к сети	На компонентах, подключенных к сетям передачи данных, имеются обозначения сетей, к которым подключены эти компоненты, например, CAN, Flexray и LIN. Обратите внимание на то, что обозначения принадлежности к сети обычно не показываются на электрических схемах, которые содержат информацию только определенной сети передачи данных.
	Предохранитель	Предохранители показываются внутренними обозначениями в компонентах.
	Реле	Реле показываются внутренними обозначениями в компонентах.
	Прочие внутренние обозначения и цепи	На некоторых компонентах показываются также внутренние цепи компонента и такие элементы, как выключатели, электродвигатели и лампы.

Провода

Наименование	Описание
Цвета проводов	Цвет провода указывается сокращенным обозначением на проводе. Все сокращенные обозначения представлены ниже.
	BK	Черный
	BU	Синий
	BN	Коричневый
	GN	Зеленый
	GY	Серый
	OG	Оранжевый
	PK	Розовый
	RD	Красный
	VT	Фиолетовый
	WH	Белый
	YE	Желтый
	SCRN или SCREEN	Экранированный
Площадь сечения провода	Площадь сечения указывается на каждом проводе рядом с цветом провода. Площадь сечения провода указывается в миллиметрах.
Тип сигнала	Цвет линии провода указывает на тип сигнала этого провода. Например, питание 12 В постоянного тока показывается линиями красных цветов.
Обрыв провода	Пунктирной линией показывается провод, наиболее вероятно вызывающий проблему.
Витые	Витые провода показываются символом "8", растянутым над проводами, которые свиты между собой.
Многожильные	Многожильные провода состоят из множества проводников, обычно они используются в коаксиальных и экранированных кабелях. Экран обозначается как провод указанного цвета с обозначением SCRN или SCREEN. Это обозначение указывает на то, что многожильный провод продолжается над экраном, а также что остальные провода экранированы.
Витые многожильные	Витые многожильные кабели состоят из многожильных проводов, свитых между собой, которые также экранированы. Экран обозначается как провод указанного цвета с обозначением SCRN или SCREEN. Обозначение состоит из сочетания обозначений многожильных и витых проводов.
Точка разветвления	Точки разветвления (называемые также сращивания) показываются следующим обозначением и соответствующим идентификатором точки разветвления, обычно начинающимся с `93`.
Ссылка	Ссылки используются, когда провод продолжается на другой электрической схеме.

Точки Соединения с Массой

Символ	Наименование	Описание
	Точка одинарного соединения с массой	Точки одинарного соединения с массой показываются обозначением одинарной массы с идентификатором массы, например, `31/117`.
	Многопроводное соединение с массой	Многопроводные соединения с массой показываются обозначением многопроводного соединения с массой с идентификатором массы.
	Масса корпуса	Масса корпуса показывается соединенной с компонентом, но без идентификатора массы.

Линейные Разъемы

Символ	Наименование	Описание
	Линейный разъем	Линейные разъемы показываются с идентификатором линейного разъема и количеством выводов этого разъема.
	Специальные указания по материалам выводов линейных разъемов	Специальные указания о материалах выводов линейного разъема размещаются вблизи соответствующего вывода. Часто это золото или серебро, а если ничего не указано, материал вывода - всегда олово.
