Чтобы проследить компонент на другой электрической схеме, щелкните его правой кнопкой мыши и выберите Отследить компонент. При этом откроется всплывающее окно со списком функций, в которых используется этот компонент. Можно также посмотреть, на каких электрических схемах показан этот компонент.

Если перейти по компоненту на другую электрическую схему, он будет выделен синим цветом.

Переход к таблице реле осуществляется щелчком компонента реле правой кнопкой мыши и выбором Таблица Реле. При этом открывается всплывающее окно со списком всех реле, использующихся на текущем автомобиле.

В списке указан номер реле и все компоненты, которые непосредственно управляются этим реле.

Переход к таблице предохранителей осуществляется щелчком компонента блока предохранителей правой кнопкой мыши и выбором Таблица Предохранителей. При этом открывается всплывающее окно со списком всех предохранителей, использующихся на текущем автомобиле.

В списке указывается номер предохранителя, идентификатор предохранителя, его номинальный ток и компонент, питание которого обеспечивается через этот предохранитель. Если это применимо, можно также видеть компоненты, через которые подается питание до его поступления на компонент, питание которого осуществляется через этот предохранитель.

Информация о сигнале для Компонента

Переход к информации о сигнале для компонента осуществляется щелчком компонента правой кнопкой мыши и выбором Информация о сигнале. При этом открывается всплывающее окно с таблицей, содержащей полную информацию о всех соединениях компонента. Изображенные на электрической схеме выводы, через которые осуществляется доступ к информации о сигнале, выделены синим цветом. Не показанные на электрической схеме выводы не выделяются.

В таблице показаны разъем, вывод, идентификатор сигнала, направление сигнала, ближайшее соединение, вывод ближайшего соединения, сечение и цвет провода. Если применимо, можно также видеть вывод измерительной коробки, который следует использовать для измерения сигнала. Если провести мышью над строкой, отображается ожидаемый результат измерения.

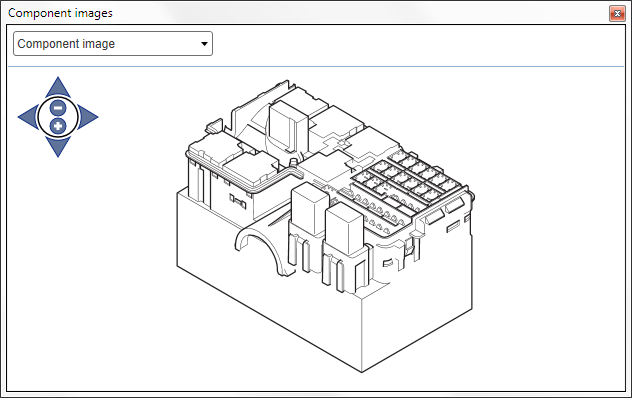

Переход к изображениям компонента осуществляется щелчком компонента правой кнопкой мыши и выбором Изображения компонента. При этом открывается всплывающее окно с раскрывающимся списком соответствующих изображений.

В раскрывающемся списке в верхней левой части окна можно выбрать изображения следующих типов:

Масштабирование и прокрутка

Для изменения масштаба изображения служат кнопки + и - на ползунке масштабирования, расположенном в верхнем левом углу изображения. Можно также изменять масштаб изображения с помощью колеса прокрутки мыши. Прокручивайте изображение стрелками на ползунке масштабирования или перетаскивайте его в нужное положение с помощью мыши.
