Huom
Grafiikkaa käytetään vain, kun tyhjennetään Vikakoodit, ja havainnollisena tukena. Vikakoodit-luetteloon ei voi vaikuttaa Vikakoodit (DTC) -paneelissa napsauttamalla grafiikan ohjausyksikköä.

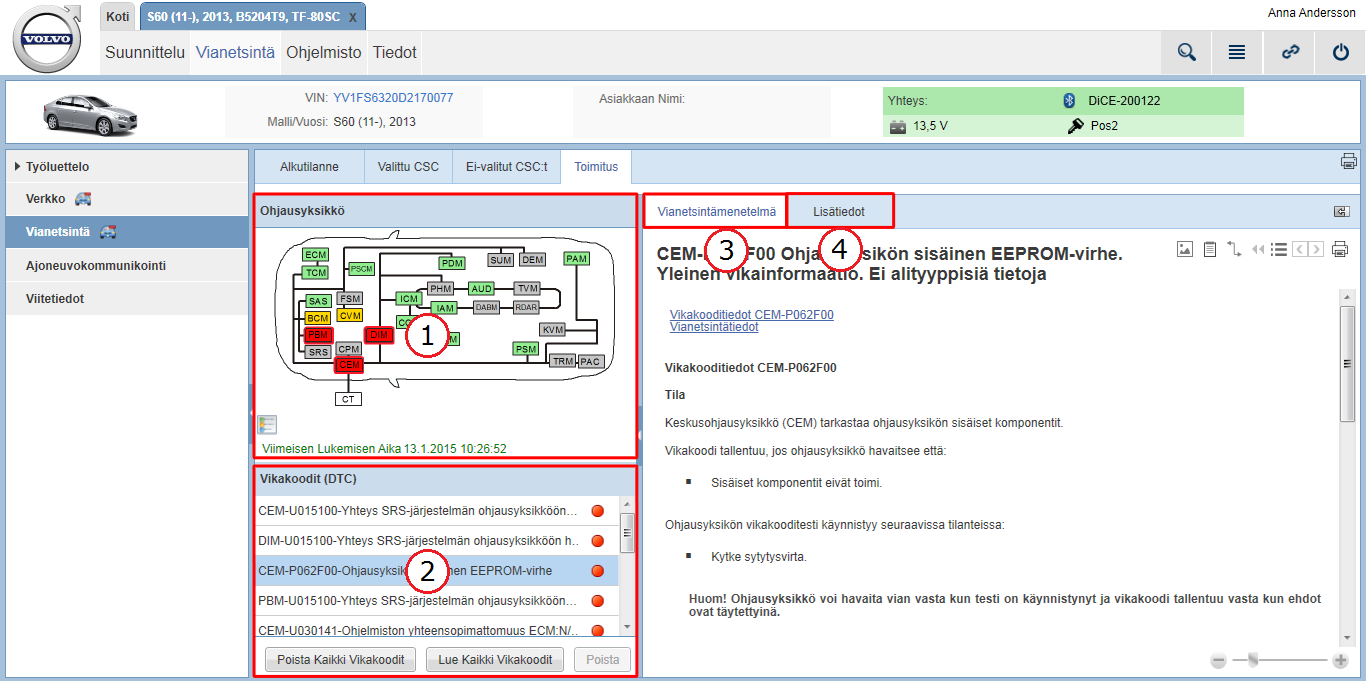

-välilehti sisältää toimitustarkastuksia, joita käytetään vianetsinnän suorittamisen jälkeen. Ennen auton luovuttamista on tärkeää poistaa olemassa olevat Vikakoodit autosta. Muuten auto ei näytä asianmukaisia vikakoodeja, kun lukeminen suoritetaan seuraavan kerran. Käytä tämän välilehden toimintoja luovutustoimenpiteiden suorittamiseen ja vianetsinnän viimeistelyyn tyhjentämällä Vikakoodit.
Jokainen sivun alue selitetään alla olevissa alisegmenteissä.

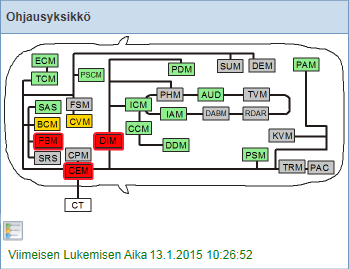

1. Ohjausyksikkö-paneeli
Ohjausyksikkö-paneelin grafiikka näyttää auton verkon ja kaikkien ohjausyksiköiden tilan viimeisimmän lukemisen aikana.
Ohjausyksiköiden väri vaihtelee grafiikassa tilan mukaan:
|
Väri |
Nimitys |
|---|---|
|
Punainen |
Ohjausyksiköstä löytynyt aktiivinen Vikakoodi. |
|
Keltainen |
Ohjausyksiköstä löytynyt ei-aktiivinen Vikakoodi. |
|
Vihreä |
Ohjausyksiköstä ei löytynyt Vikakoodi. |
|
Harmaa |
Ohjausyksikkö ei kuulu auton konfiguraatioon tai se ei vastaa tiedonsiirtoon. Se saattaa kuitenkin olla kyseisessä automallissa. |
Värien selitys saadaan näkyviin napsauttamalla
-kuvaketta.
Huom

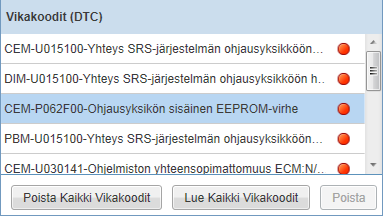

2. Vikakoodit (DTC) -paneeli
Tässä paneelissa luetellaan kaikki ohjausyksiköistä löytyneet Vikakoodit.
Luettelon jokaisella Vikakoodille näytetään viimeiseen lukemiseen perustava tilailmaisin liikennemerkkimuodossa:
|
Väri |
Nimitys |
|---|---|
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, ja vika löytyi. |
|
|
Vikakooditestiä ei suoritettu nykyisen ajojakson aikana. |
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, eikä vikaa löytynyt. |
|
|
Vikakooditestin tulos ei ole saatavissa. |
Vikakoodit lajitellaan tilan mukaan. Punaisella tilalla on suurempi arvo kuin keltaisella, ja se näytetään ensimmäisenä luettelossa.
Kun valitaan Vikakoodi, liittyvät vianetsintätiedot ja -menettelyt ovat käytettävissä näytön oikealla puolella olevan paneelin - ja -välilehdissä.
Toimintopainikkeet
Seuraavat toimintopainikkeet ovat käytettävissä Vikakoodit-luettelon alapuolella:
|
Painike |
Nimitys |
|---|---|
|
|
Poistaa kaikki auton aktiiviset Vikakoodit. |
|
|
Lukee kaikki ohjausyksiköt uudelleen ja luettelee aktiiviset Vikakoodit ja niiden nykyisen tilan. |
|
|
Poistaa Vikakoodit vain auton kuvasta valitusta ohjausyksiköstä. |
Huom
Huom
Kun Vikakoodit poistetaan, sinua pyydetään käynnistämään auto kaksi kertaa ja antamaan sen käydä joutokäynnillä, ennen kuin Vikakoodit luetaan kaikista ohjausyksiköistä vielä kerran lopputarkistuksena.

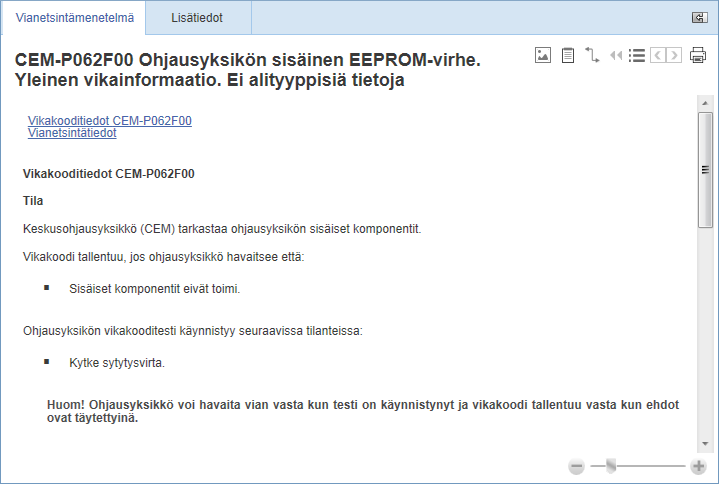

3. Vianetsintämenetelmä -välilehti
Kun Vikakoodit (DTC) -paneelista valitaan Vikakoodi, asiaankuuluva vianetsintämenettelyn asiakirja näytetään tässä. Oletusarvoisesti näytetään Vikakoodi-tiedot, kun asiakirja avataan. Napsauta asiakirjan ylätunnisteen alapuolella olevaa toista linkkiä, kun haluat avata asiakirjan vianetsintämenettelyosan. Palaa Vikakooditietoihin napsauttamalla asiakirjan ylätunnisteen alapuolella olevaa ensimmäistä linkkiä.
