Grafiikka on vain havainnollinen tuki. Vikakoodit -luetteloon ei voi vaikuttaa Vikakoodit (DTC) -paneelissa napsauttamalla grafiikan ohjausyksikköä.
-välilehdessä on luettelo, joka sisältää kaikki auton Vikakoodit. Tiedot perustuvat auton viimeisimpiin lukemistietoihin. Luettelon jokaiselle vikakoodille on saatavana liittyvät vianetsintämenettelyn asiakirjat ja niiden suhde CSC:hen.

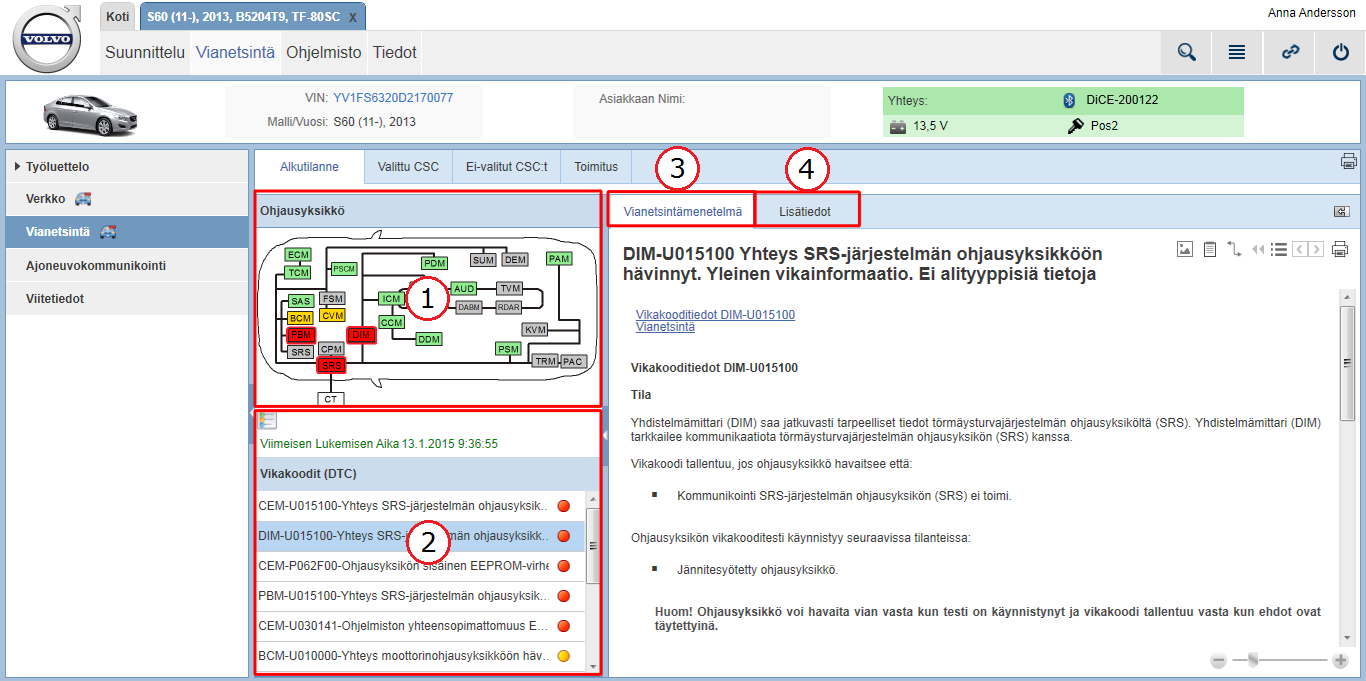

Jokainen sivun alue selitetään alla olevissa alisegmenteissä.
1. Ohjausyksikkö-paneeli

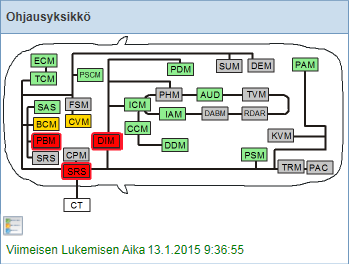

Ohjausyksikkö-paneelin grafiikka näyttää auton verkon ja kaikkien ohjausyksiköiden tilan viimeisimmän lukemisen aikana.
Ohjausyksiköiden väri vaihtelee grafiikassa tilan mukaan:
|
Väri |
Nimitys |
|---|---|
|
Punainen |
Ohjausyksiköstä löytynyt aktiivinen Vikakoodi. |
|
Keltainen |
Ohjausyksiköstä löytynyt ei-aktiivinen Vikakoodi. |
|
Vihreä |
Ohjausyksiköstä ei löytynyt Vikakoodi. |
|
Harmaa |
Ohjausyksikkö ei kuulu tämän auton konfiguraatioon tai se ei vastaa tiedonsiirtoon. |
Värien selitys saadaan näkyviin napsauttamalla
-kuvaketta.
Huom
2. Vikakoodit (DTC) -paneeli

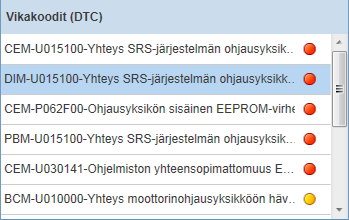

Tässä paneelissa luetellaan kaikki ohjausyksiköistä löytyneet Vikakoodit.
Luettelon jokaisella Vikakoodille näytetään viimeiseen lukemiseen perustava tilailmaisin liikennemerkkimuodossa:
|
Väri |
Nimitys |
|---|---|
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, ja vika löytyi. |
|
|
Vikakooditestiä ei suoritettu nykyisen ajojakson aikana. |
|
|
Vikakooditesti suoritettu vähintään kerran nykyisessä ajojaksossa, eikä vikaa löytynyt. |
|
|
Vikakooditestin tulos ei ole saatavissa. |
Vikakoodit lajitellaan tilan mukaan. Punaisella tilalla on suurempi arvo kuin keltaisella, ja se näytetään ensimmäisenä luettelossa.
Kun valitaan Vikakoodi, liittyvät vianetsintätiedot ja -menettelyt ovat käytettävissä näytön oikealla puolella olevan paneelin - ja -välilehdissä.
3. Vianetsintämenetelmä -välilehti

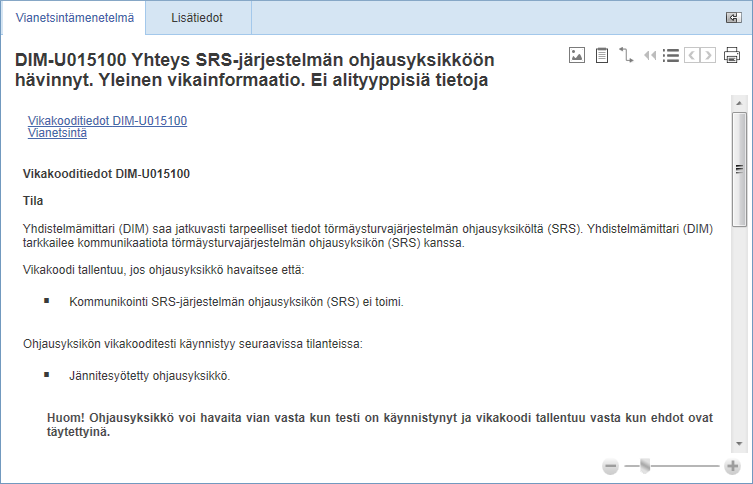

Kun Vikakoodit (DTC) -paneelista valitaan Vikakoodi, asiaankuuluva vianetsintämenettelyn asiakirja näytetään tässä. Oletusarvoisesti näytetään Vikakoodi-tiedot, kun asiakirja avataan. Napsauta asiakirjan ylätunnisteen alapuolella olevaa toista linkkiä, kun haluat avata asiakirjan vianetsintämenettelyosan. Palaa Vikakooditietoihin napsauttamalla asiakirjan ylätunnisteen alapuolella olevaa ensimmäistä linkkiä.
4. Lisätiedot -välilehti

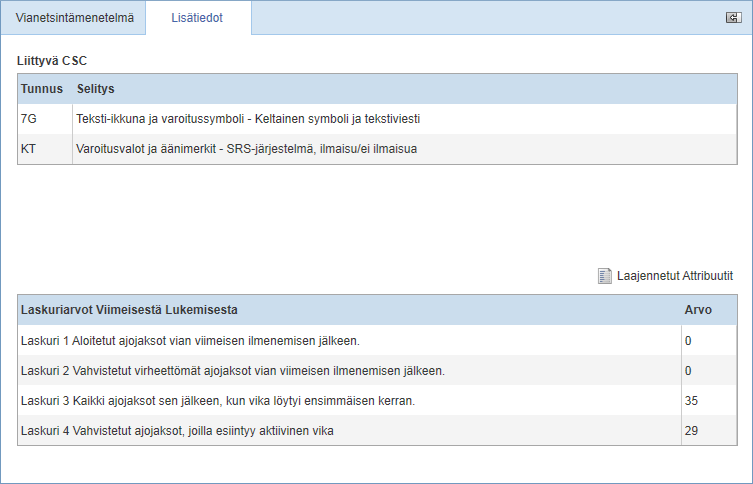

-välilehdessä on lisätietoja Vikakoodi:stä, joka valittiin Vikakoodit (DTC)-paneelista. Taulukkoja on kaksi. Näissä taulukoissa näytetään:
-
Liittyvä CSC valitulle Vikakoodille.
-
Auton viimeisen lukemisen laskuriarvot.
Kun napsautetaan , valitun Vikakoodin laajennetut tiedot näytetään uudessa ikkunassa. Katso lisätietoja artikkelista Laajennetut Attribuutit.
