Kuvat

Kuvat-välilehdessä näytetään kaikki kuvat, jotka koskevat komponenttiluettelosta valittua komponenttia.

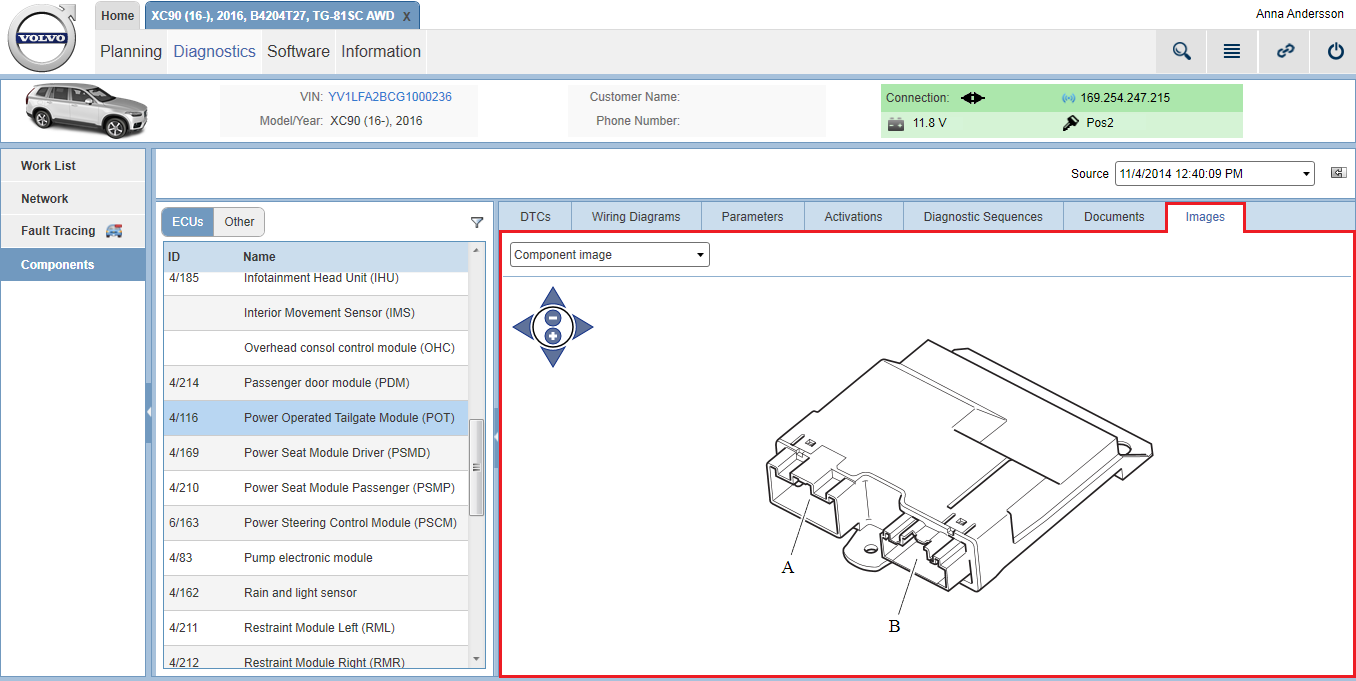

Kohde 153: Kuvat -välilehti

Paneelin vasemman yläosan avattavasta valikosta voidaan valita seuraavat kuvatyypit:

Komponenttikuvat
Sijaintikuvat
Pin-out-kuvat
Asettelukuvat (vain releet ja sulakerasiat)

Zoomaus ja panorointi

Lähennä ja loitonna kuvia käyttämällä kuvien vasemmassa yläkulmassa olevan zoomaussäätimen +- ja --painikkeita. Kuvia voidaan zoomata myös hiiren vierityspyörällä. Panoroi kuvia zoomaussäätimen nuolilla tai raahaamalla kuva haluttuun kohtaan hiirellä.

Kohde 154: Zoomaussäädin
