Huom
-sivua ei voi käyttää, ennen kuin auto on luettu. Katso lisätietoja artikkelista Kytketyt Autot.
Vianetsinnän onnistumiseksi on tärkeää, että kaikki auton ohjausyksikön on kytketty ja että ne reagoivat VIDA-yhteyteen. Kun auto luetaan, eräät ohjausyksiköt eivät ehkä reagoi. Tällöin ohjausyksiköiden ongelmat täytyy korjata ennen varsinaisen vianetsinnän suorittamista.
Verkko-sivu auttaa tunnistamaan auton verkossa olevat ongelmat. Tällainen ongelma voi olla esim. yhteysongelma tai itse laitteiston toimintahäiriö.

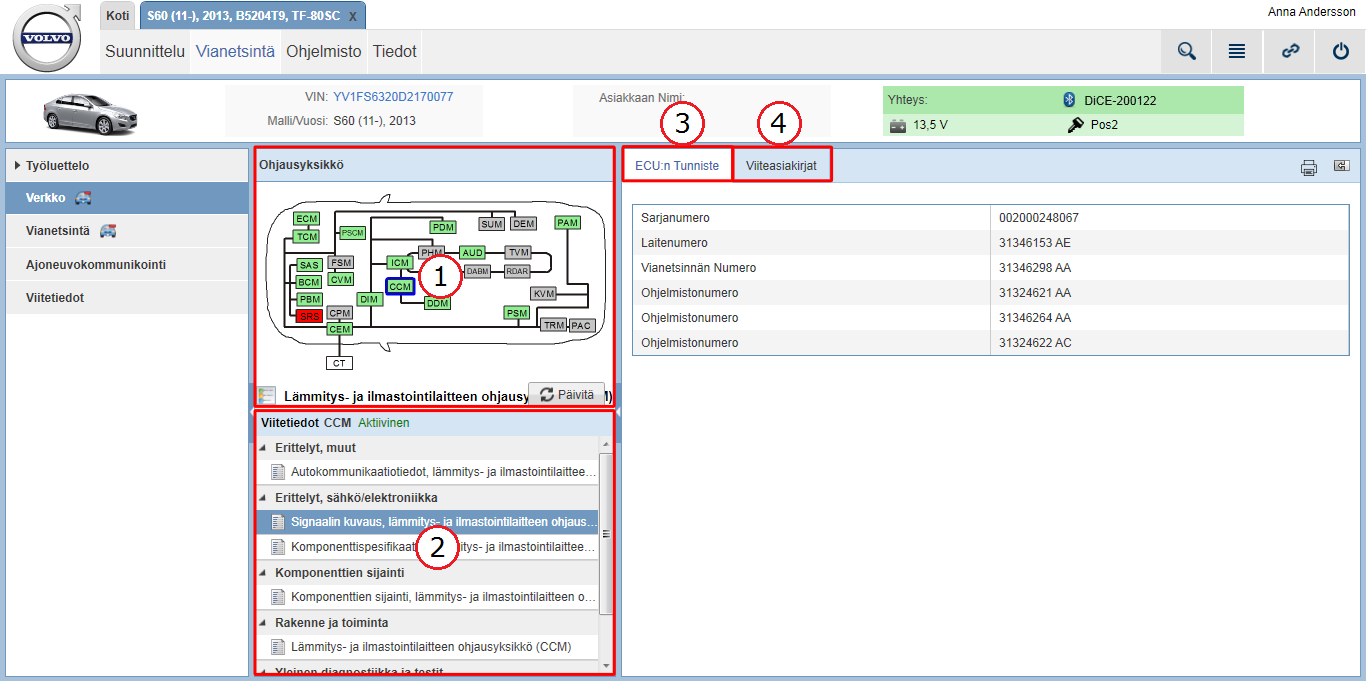

Tämä sivu on jaettu neljään pääsegmenttiin:
Huom

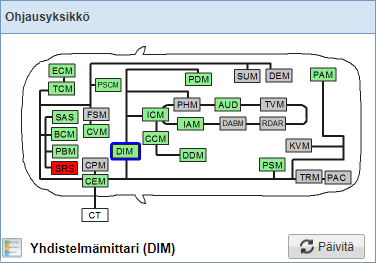

1. Ohjausyksikkö-paneeli
Ohjausyksikkö-paneelissa esitetään auton verkkotiedonsiirron poikkeamat graafisessa muodossa. Grafiikka näyttää auton verkon ja kaikkien ohjausyksiköiden tilan viimeisimmän lukemisen aikana.
Ohjausyksiköiden väri vaihtelee grafiikassa tilan mukaan:
|
Väri |
Tila |
Nimitys |
|---|---|---|
|
Vihreä |
Aktiivinen |
Ohjausyksikkö vastaa tiedonsiirtoon. |
|
Punainen |
Ei vastaa |
Ohjausyksikkö, joka ei vastaa tiedonsiirtoon. Ohjausyksikkö, joka ei vastaa, valitaan oletusarvoisesti, kun siirrytään Verkko-sivulle. |
|
Harmaa |
Ei ole |
Ohjausyksikkö ei ole osa tämän auton konfiguraatiota. |
Värien selitys saadaan näkyviin napsauttamalla
-kuvaketta. Kun -painiketta napsautetaan, käynnistetään uusi auton lukeminen, joka päivittää grafiikan.
Kun grafiikasta valitaan ohjausyksikkö, tapahtuu seuraavaa:
-
Kaikki valittuun ohjausyksikköön liittyvät asiakirjat luetellaan Viitetiedot-paneelissa.
-
Tunnistustietojen parametrit näytetään -välilehdessä. Näitä tietoja voidaan käyttää vain, kun valitaan tiedonsiirtoon vastaava ohjausyksikkö (vihreä).

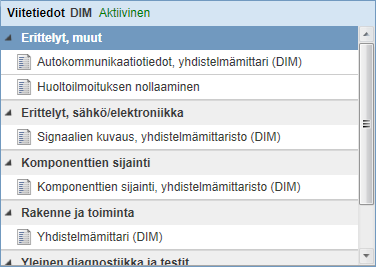

2. Viitetiedot -paneeli
Kun Ohjausyksikkö-paneelin auton kuvassa napsautetaan jotain ohjausyksikköä, kaikki liittyvät asiakirjat luetellaan tässä paneelissa. Valitun ohjausyksikön nimi ja tila näytetään ylätunnisteessa.
Valittuun ohjausyksikköön liittyvät asiakirjat on ajettu seuraaviin ryhmiin:
-
Komponenttien sijainti
-
Rakenne ja toiminta
-
Yleinen Vianetsintä ja Testit
-
Erittelyt, sähkö/elektroniikka
-
Erittely, muu
Kun asiakirja valitaan, se näytetään -välilehdessä.

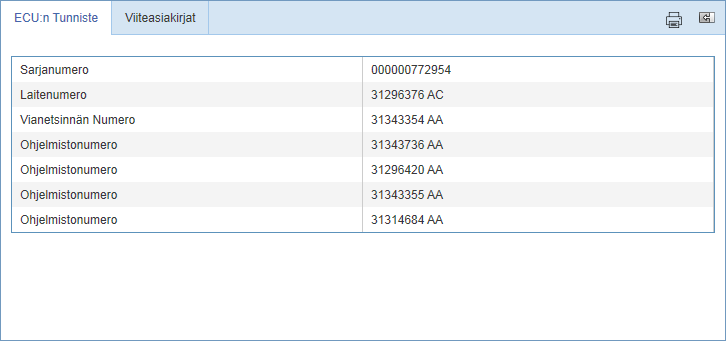

3. ECU:n Tunniste -välilehti
Kun Ohjausyksikkö-paneelissa napsautetaan jotain ohjausyksikköä, yksikön seuraavat parametrit voidaan tarkistaa:
-
Sarjanumero
-
Laitenumero
-
Vianetsinnän Numero
-
Ohjelmistonumero (yksi numero jokaista ohjelmistoa varten)
Huom
Huom
-välilehti on käytettävissä vain ohjausyksiköillä, jotka vastaavat tiedonsiirtoon (vihreä). Näitä tietoja ei ole saatavilla ohjausyksiköistä, jotka eivät vastaa (punainen) tai joita ei ole (harmaa).

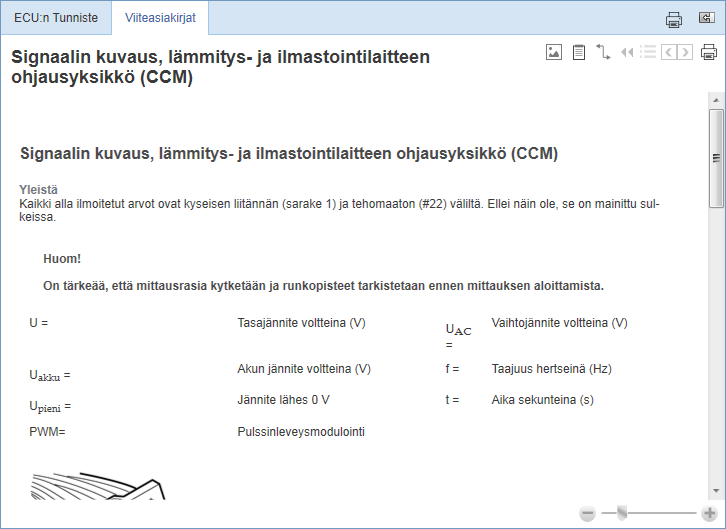

4. Viiteasiakirjat -välilehti
Kun Viitetiedot-paneelista valitaan ohjausyksikköön liittyvä asiakirja, se näytetään tässä välilehdessä.
Katso artikkelista Yleiset kuvakkeet ohjeita asiakirjoissa olevien säätimien ja kuvakkeiden käyttämisestä.
