¡Atención!
Si se ha añadido a una lista de trabajo un CSC detectado en la lectura del vehículo y, por tanto, aparece en la pestaña , dicho elemento no se incluirá en esta lista. Para información adicional, vea el artículo ver CSC Seleccionado.
Se seleccionará por defecto en caso de no haberse añadido un CSC a la lista de trabajo activa del vehículo seleccionado. Los CSC presentados dentro de esta pestaña no tienen necesariamente que haber sido mencionados por el cliente, pero están relacionados con el DTC activo detectado en la lectura del vehículo.
Tenga en cuenta que si se ha añadido a una lista de trabajo un CSC detectado en la lectura del vehículo y, por tanto, aparece en la pestaña , dicho elemento no se incluirá en esta página. Para información adicional, vea el artículo CSC Seleccionado.
En las subsecciones siguiente se explica cada una de las áreas de la página.
1. Menú desplegable de CSC
Este menú desplegable contiene todos los CSC relacionados con los DTC activos detectados en la lectura del vehículo.
¡Atención!
Al seleccionar un CSC en el menú desplegable se resaltarán las unidades de mando posiblemente afectadas dentro del gráfico de vehículo del panel Unidad de Mando. Vea más abajo la explicación de los distintos colores.
Actualizar
Use el botón para actualizar la página. Una ventana emergente le solicitará que lleve a cabo determinadas acciones en el vehículo con el fin de garantizar que todas las unidades de mando se vean forzadas a un nuevo ciclo de operación. Una vez que haya completado dichas acciones, pulse el botón para activar una nueva lectura del vehículo que actualice los campos de información.
Historial de Medidas
Al pulsar el botón se presentarán en una ventana emergente todas las acciones realizadas en la sesión actual de localización de averías con los CSC seleccionados.
2. Panel Unidad de mando
En el panel Unidad de mando se presentarán dentro de un gráfico los CSC seleccionados en relación a los DTC. Este gráfico representa la red del vehículo con el estado de todas las unidades de mando en la última comprobación.
El color de las unidades de mando en el gráfico dependerá de su estado:
|
Color |
Descripción |
|---|---|
|
Rojo |
La unidad de mando tiene una relación con el CSC seleccionado y el Código de avería se ha detectado como activo. |
|
Amarillo |
La unidad de mando tiene una relación con el CSC seleccionado pero el Código de avería se ha detectado como inactivo. |
|
Verde |
La unidad de mando tiene una relación con el CSC pero no se ha detectado ningún fallo. |
|
Amarillo |
La unidad de mando no tiene relación alguna con el CSC seleccionado. |
|
Gris |
La unidad de mando no se incluye en la configuración del vehículo o bien no responde a la comunicación. No obstante, puede integrarse en el modelo de vehículo correspondiente. |
Puede acceder a una explicación de los colores pulsando el icono
.
¡Atención!
¡Atención!
El gráfico es solo una referencia visual. No se puede modificar la lista de DTC en el panel de Procedimientos de Diagnóstico pulsando en una unidad de mando dentro del gráfico.

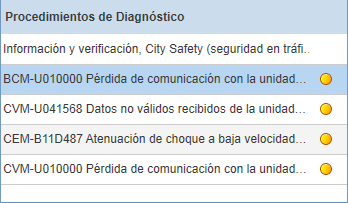

3. Panel Procedimientos de Diagnóstico
En este panel se presentan todos los documentos sobre DTC y procedimiento de diagnóstico por síntoma relacionados con el CSC seleccionado.
Por cada Código de avería de la lista se muestra una indicación de estado según la última lectura en formato de "señal de tráfico":
|
Color |
Descripción |
|---|---|
|
|
Prueba de Código de avería completada al menos una vez durante el actual ciclo de operación con detección de fallos. |
|
|
No se ha completado la prueba de Código de avería durante el actual ciclo de operación. |
|
|
Prueba de Código de avería completada al menos una vez durante el actual ciclo de operación sin detección de fallos. |
|
|
Resultado de la prueba de Código de avería no disponible. |
Los documentos se clasifican por estado. El estado rojo posee un estatus superior al amarillo, presentándose en primer lugar dentro de la lista.
Al seleccionar un documento sobre Código de avería o procedimiento de diagnóstico por síntoma se incluirán los procedimientos e información sobre localización de averías relacionados dentro de las pestañas y . Estas pestañas se ubican en el panel del lado derecho de la pantalla.
4. Pestaña Procedimiento de Localización de Averías
Al seleccionar un documento sobre Código de avería o procedimiento de diagnóstico por síntoma en el panel Procedimientos de Diagnóstico se presentará aquí el documento sobre procedimiento de localización de averías relevante. La información sobre localización de averías se muestra por defecto al abrirse el documento. Pinche en el segundo enlace debajo del epígrafe del documento para abrir la parte sobre procedimiento de localización de averías del mismo. Use el primer enlace situado bajo el epígrafe del documento para regresar a la información sobre localización de averías.
5. Pestaña Información Adicional
La pestaña contiene información adicional acerca del documento sobre Código de avería o procedimiento de diagnóstico por síntoma que haya seleccionado en el panel Procedimientos de Diagnóstico. Se incluyen dos tablas donde puede ver lo siguiente:
-
CSC relacionado del documento sobre Código de avería o procedimiento de diagnóstico por síntoma seleccionado.
-
Valores de contador de la última lectura de vehículo.
Al pulsar en se presentará en una nueva ventana información ampliada sobre el Código de avería seleccionado. Para información adicional, vea el artículo Atributos Ampliados.
¡Atención!
¡Atención!
Al seleccionar un documento de procedimiento de diagnóstico por síntoma en el panel Procedimientos de Diagnóstico, la tabla Valores de contador y el botón no estarán disponibles.
