Achtung
Die Grafik wird nur als erläuternde Stütze und beim Löschen von Fehlercodes genutzt. Es ist nicht möglich, durch Klicken auf ein Steuergerät in der Grafik auf die Liste der Fehlercodes im Fehlercodes-Feld Einfluss zu nehmen.
Die -Registerkarte enthält Aushändigungsverfahren, die zu nutzen sind, nachdem eine Fehlersuche abgeschlossen wurde. Vor der Aushändigung des Fahrzeugs ist es wichtig, die vorhandenen Fehlercodes im Fahrzeug zu löschen. Andernfalls zeigt das Fahrzeug bei der nächsten Durchführung eines Auslesens nicht sachdienliche Fehlercodes an. Nutzen Sie die Funktionen unter dieser Registerkarte, um die Aushändigungsaktivitäten durchzuführen und schließen Sie die Fehlersuche ab, indem Sie die Fehlercodes löschen.
Jeder Bereich der Seite wird in den nachstehenden Unterabschnitten erläutert.

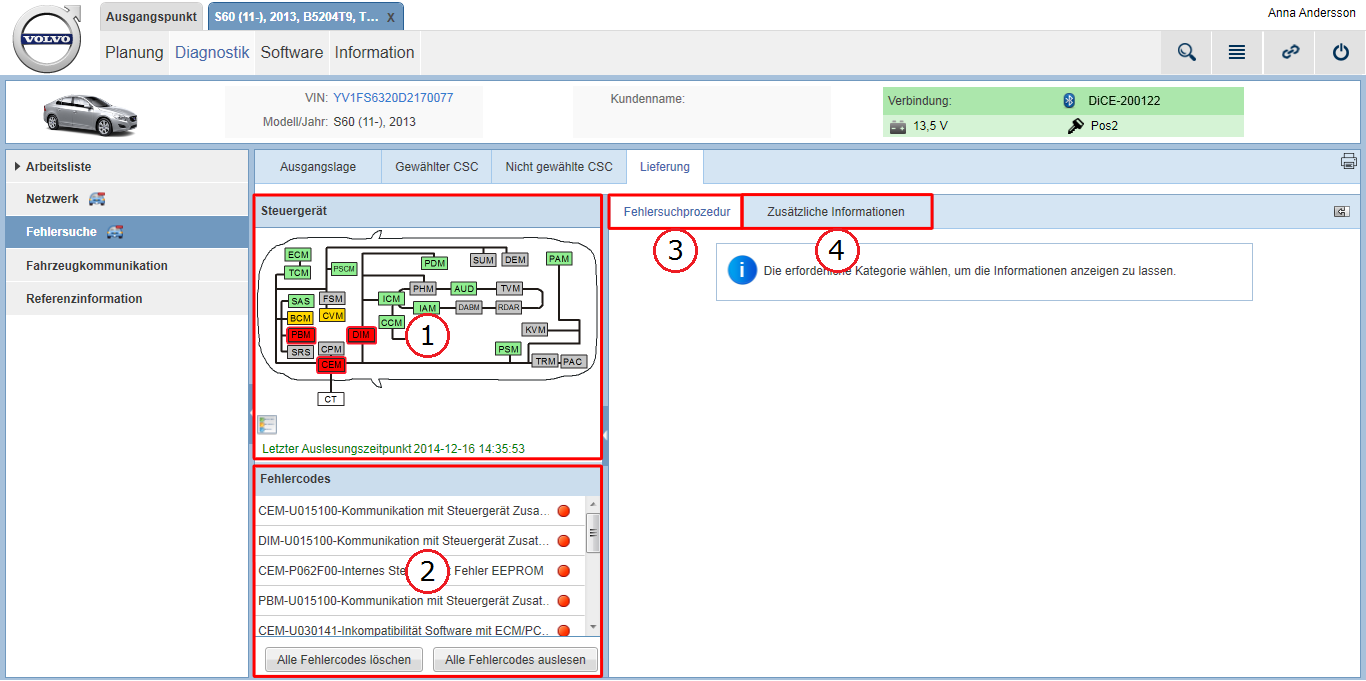

1. Steuergerät-Feld

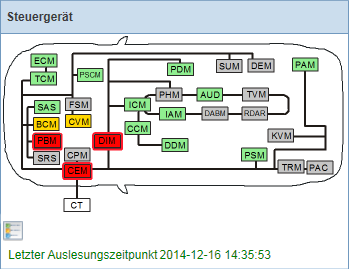

Im Steuergerät-Feld spiegelt eine Grafik das Netzwerk des Fahrzeugs mit dem Status sämtlicher Steuergeräte beim letzten Auslesen wieder.
Die Farbe der Steuergeräte in der Grafik variiert, je nach Status:
|
Farbe |
Bezeichnung |
|---|---|
|
Rot |
Aktive Fehlercode, die im Steuergerät angetroffen wurden. |
|
Gelb |
Nicht aktive Fehlercode, die im Steuergerät angetroffen wurden. |
|
Grün |
Keine Fehlercode wurden im Steuergerät angetroffen. |
|
Grau |
Das Steuergerät ist nicht Teil der Fahrzeugkonfiguration oder antwortet nicht auf die Kommunikation. Es kann jedoch beim relevanten Fahrzeugmodell anzutreffen sein. |
Eine Erläuterung der Farben wird durch Klicken auf das
-Symbol zugänglich.
Achtung

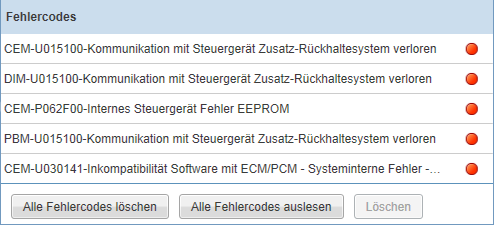

2. Fehlercodes-Feld
In diesem Feld werden sämtliche Fehlercode, die in den Steuergeräten angetroffen wurden, aufgelistet.
Für jeden Fehlercode in der Liste wird basierend auf die letzte Auslesung eine Statusanzeige im "Ampel"-Format angezeigt:
|
Farbe |
Bezeichnung |
|---|---|
|
|
Fehlercode-Test mindestens einmal im aktuellen Betriebszyklus durchgeführt und Fehler angetroffen. |
|
|
Fehlercode-Test während des aktuellen Betriebszyklus nicht vollständig durchgeführt. |
|
|
Fehlercode-Test mindestens einmal im aktuellen Betriebszyklus durchgeführt und keine Fehler angetroffen. |
|
|
Fehlercode-Testergebnis nicht verfügbar. |
Die Fehlercodes werden nach Status sortiert. Ein roter Status hat einen höheren Wert als ein gelber und wird als erstes in der Liste angezeigt.
Durch Auswählen eines Fehlercodes werden zugehörige Fehlersuchinformationen und -verfahren unter den Registerkarten und auf der rechten Seite des Bildschirms angezeigt.
Aktionsschaltflächen
Die folgenden Aktionstasten sind unterhalb der Liste der Fehlercodes verfügbar:
|
Taste |
Bezeichnung |
|---|---|
|
|
Löscht sämtliche aktive Fehlercodes im Fahrzeug. |
|
|
Liest sämtliche Steuergeräte ein weiteres Mal aus und zeigt die aktiven Fehlercodes mit ihrem aktuellen Status an. |
|
|
Löscht Fehlercodes nur in jenem Steuergerät, das in der Fahrzeuggrafik ausgewählt wurde. |
Achtung
Achtung
Beim Löschen von Fehlercodes werden Sie gebeten, das Fahrzeug zweimal anzulassen und im Leerlauf arbeiten zu lassen, bevor als abschließende Überprüfung aus sämtlichen Steuergeräten ein weiteres Mal Fehlercodes ausgelesen werden.

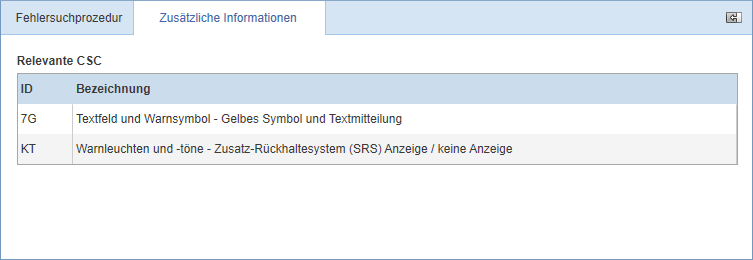

3. Registerkarte Fehlersuchprozedur

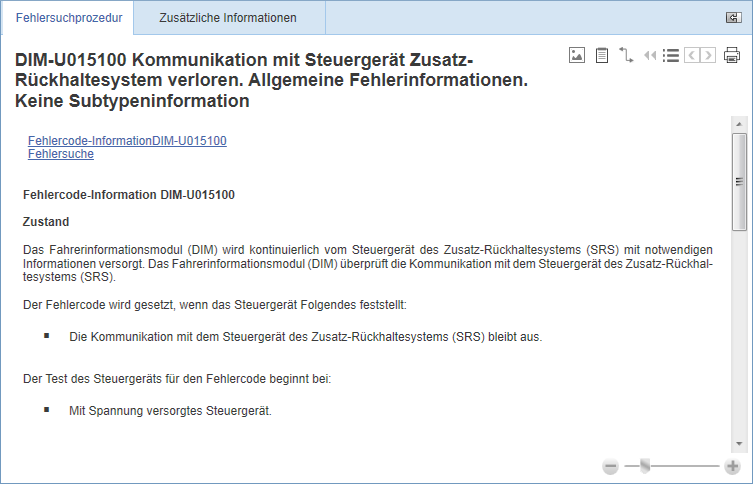

Beim Auswählen eines Fehlercode aus dem Fehlercodes-Feld wird das relevante Dokument zum Fehlersuchverfahren an dieser Stelle angezeigt. Informationen zu Fehlercode werden standardmäßig beim Öffnen des Dokuments angezeigt. Klicken Sie auf den zweiten nachstehenden Link unterhalb des Dokumentkopfes, um den Teil des Dokuments mit dem Fehlersuchverfahren zu öffnen. Den ersten Link unterhalb des Dokumentkopfes nutzen, um zu den Fehlercode-Informationen zurückzukehren.
