Auf dieser Seite sind vollständige Listen möglicher Fehlercodes für jedes Steuergerät des Fahrzeugs verfügbar. Für jeden Fehlercode lassen sich zugehörige CSC und relevante Dokumente mit Diagnostikverfahren anzeigen.
Jeder Bereich der Seite wird in den nachstehenden Unterabschnitten erläutert.
1. Steuergerät-Feld
In diesem Feld werden Abweichungen in der Netzwerkkommunikation des Fahrzeugs in einer Grafik dargestellt. Die Grafik spiegelt das Netzwerk des Fahrzeugs mit dem Status sämtlicher Steuergeräte bei der letzten Auslesung wieder.
Die Farbe der Steuergeräte in der Grafik variiert, je nach Status:
|
Farbe |
Bezeichnung |
|---|---|
|
Grün |
Das Steuergerät antwortet auf die Kommunikation. |
|
Rot |
Das Steuergerät antwortet nicht auf die Kommunikation. |
|
Grau |
Das Steuergerät ist nicht Teil der Fahrzeugkonfiguration. (Es kann jedoch beim relevanten Fahrzeugmodell vorhanden sein). |
Eine Erläuterung der Farben wird durch Klicken auf das
-Symbol zugänglich.
Durch Auswählen eines Steuergerätes in der Grafik, wird die Liste unter der Registerkarte mit sämtlichen möglichen Fehlercodes für das ausgewählte Steuergerät ausgefüllt.

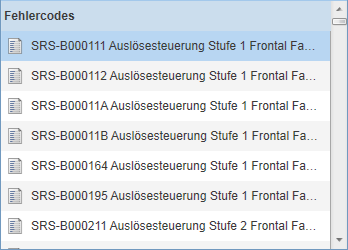

2. Fehlercodes-Feld
In diesem Feld werden sämtliche verfügbaren Fehlercodes für das ausgewählte Steuergerät aufgeführt.
Durch Auswählen eines Fehlercode aus der Liste werden zugehörige Fehlersuchinformationen und -verfahren unter den Registerkarten und auf der rechten Seite des Bildschirms angezeigt.
