Auswerten des DiCE-Status von LEDs



DiCE hat vier Status-LEDs mit folgenden Anzeigen:

  1. Firmware-Status

  2. USB-Kommunikationsstatus

  3. Bluetooth-Kommunikationsstatus

  4. Fahrzeugschnittstellen-Status

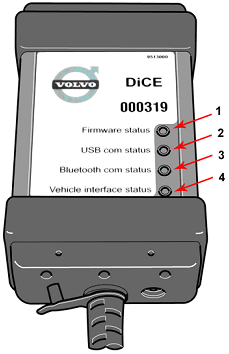

Pos. 307: Die Status-LEDs des DiCE-Gerätes

1. Firmware-Status



Die Firmware-Status-LED ist entweder rot oder grün. Siehe Tabelle unten für nähere Informationen zur Bedeutung der LED.

Firmware-Status

Bezeichnung

Blinkt grün

DiCE hat Spannungsversorgung und läuft.

Blinkt rot

Software defekt oder fehlt. Aktualisierung der internen Software (Firmware) erforderlich.

Blinkt rot/grün im Wechsel

DiCE wird programmiert.

Dauerhaft rot

Schwerwiegender Fehler in der DiCE-Einheit.

Aus

Bereitschaftsmodus.

2. USB-Com-Status



Die USB-Com-Status-LED ist gelb. Siehe Tabelle unten für nähere Informationen zur Bedeutung der LED.

USB-Com-Status

Bezeichnung

Dauerhaft gelb

USB-Anschluss verbunden.

Blinkt gelb

USB-Kommunikation läuft.

Aus

Bereitschaftsmodus.

Beim Anschließen von USB bei eingeschaltetem DiCE blinkt die Status-LED für USB ca. drei Sekunden lang schnell.

Die Status-LED der USB-Kommunikation steht nicht im Zusammenhang mit dem USB-Standard.

3. Bluetooth-Com-Status



Die Bluetooth-Com-Status-LED ist blau. Siehe Tabelle unten für nähere Informationen zur Bedeutung der LED.

Bluetooth-Com-Status

Bezeichnung

Dauerhaft blau

Bluetooth-Anschluss angeschlossen.

Blinkt blau

Bluetooth-Kommunikation läuft.

Aus

Bereitschaftsmodus.

Wenn DiCE eingeschaltet wird, blinkt die Status-LED der Bluetooth-Kommunikation ca. drei Sekunden lang schnell. Bei verfehlter Initialisierung blinkt die Status-LED weiter. Wenn an der DiCE-Einheit kein Bluetooth-Modul angeschlossen ist oder falls das Modul defekt ist, leuchtet die Status-LED überhaupt nicht.

Die Status-LED der Bluetooth-Kommunikation steht nicht im Zusammenhang mit dem Bluetooth-Standard.

4. Fahrzeugschnittstellen-Status



Die Fahrzeugschnittstellen-Status-LED ist orange. Siehe Tabelle unten für nähere Informationen zur Bedeutung der LED.

Fahrzeugschnittstellen-Status

Bezeichnung

Blinkt orange

Kommunikation über mindestens eine Fahrzeugschnittstelle läuft.

Dauerhaft orange

DiCE-Testeinheit angeschlossen.

Aus

Bereitschaftsmodus.

Eine orange blinkende LED zeigt eine laufende Kommunikation an. Es kann nicht zwischen folgenden Status unterschieden werden:

  • Interne Kommunikation (DiCE überträgt etwas bzw. Loopback-Test wird durchgeführt).

  • Fahrzeugaktivität (DiCE nicht beteiligt).

  • Kommunikation zwischen DiCE und der ECU im Fahrzeug. Der Status blinkt nicht, wenn DiCE Daten überträgt, ohne dass es mit dem Fahrzeug oder der DiCE-Testeinheit verbunden ist.
